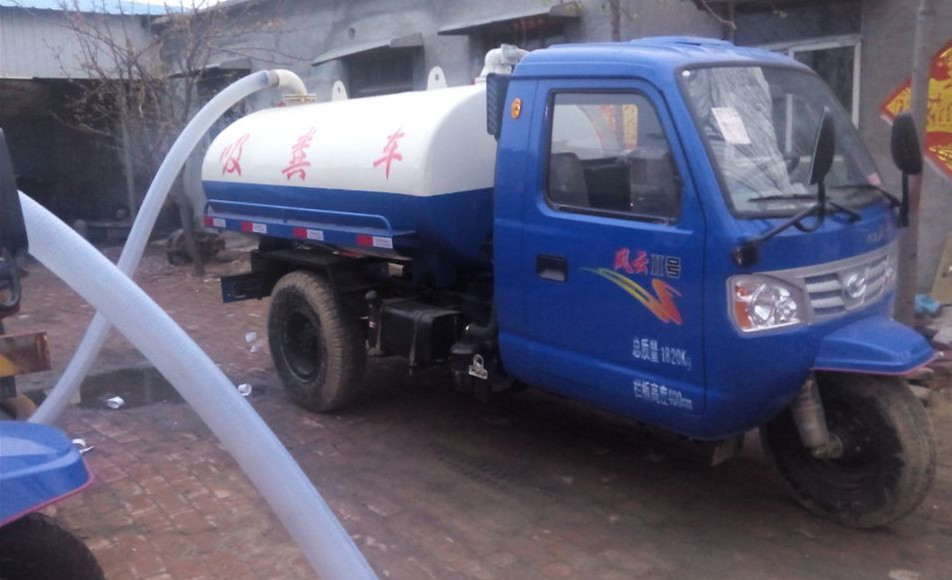

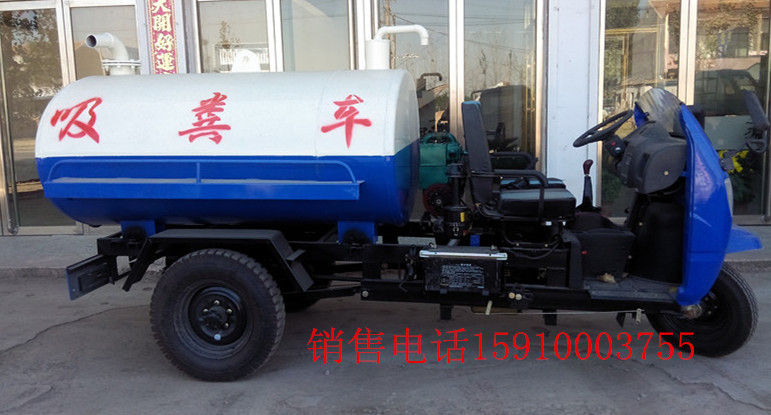

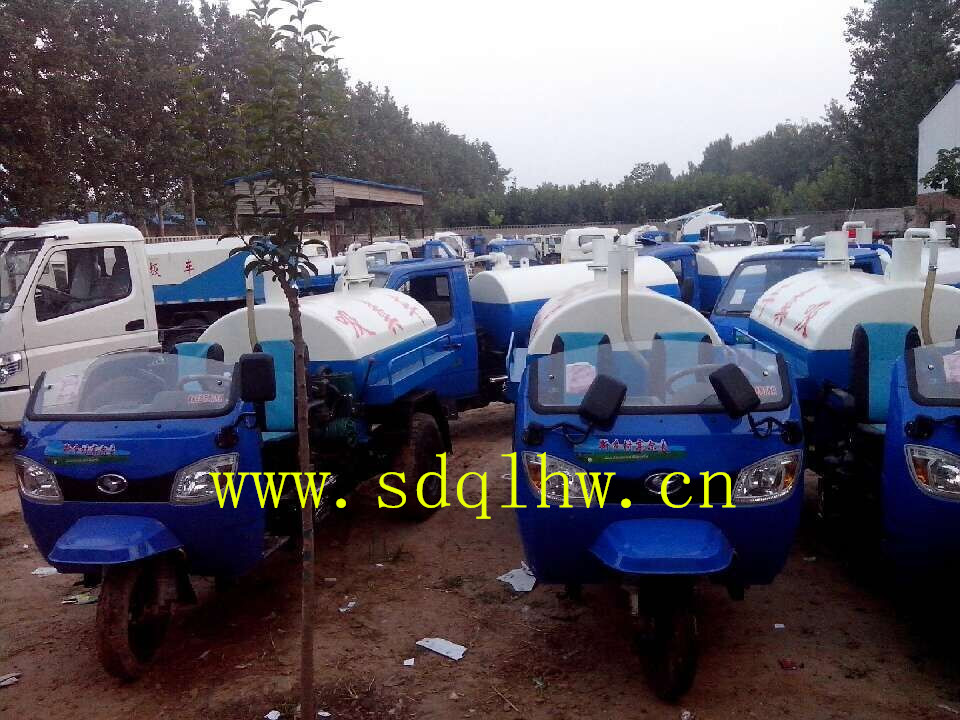

黑龍江牡丹江三輪吸糞車的時風三輪吸糞車圖
【適用范圍】
化糞池清理轉運，城市管道清理疏通，工廠沼液沼渣清理。
吸糞車的組成：油水分離器，水氣分離器，三輪吸糞車 專用真空吸
糞泵，容積壓力表，管網系統，吸物導管，自流閥，真
空罐體，連通器（視糞窗），全自動防溢閥。
【車型選購】
1、注意板材質量，真空密封度，差的材質容易造成罐體變形等問題。
2、真空套件的選擇，承壓能力和溫差的感知。國內套件首推威龍系列產品。
3、后自流閥的選擇，根據本地作業環境，溫差等選擇。
【用戶指南】
一.作業前準備
(1)吸糞車后部盡量接近作業點，駐車。
(2)將回油箱直通旋塞旋柄扳至與進油管軸線呈45°左右夾角，觀察
進油管，應有潤滑油流動。
(3)打開走臺箱邊門，取出吸糞膠管，使之向后擺動，無彎折現象。
二.抽吸作業
(1).將吸糞膠管盡可能深得抽入糞液，保證管端在作業過程中始終
距液面300mm以下。
(2).將四通閥手柄推至與地面垂直。
(3).將變速器掛入空擋，然后起動發動機，分離離合器，將取力器
開關向后拉即掛檔取力，真空泵開始運轉。
(4)打開駕駛室內工具箱，拉出訊響器開關，接通其電源。
(5)操作員應注意監視吸糞膠管進口附近情況，用適當?shù)墓ぞ咦钃蹼s
物，以免堵塞。
(6)操作員可通過后封頭上部的觀察鏡，當液面達到觀察鏡中部時
，應通知駕駛員，同事應迅速將吸糞膠管拉離地面或關閉四通閥。在正
常情況下，訊響器此時會發出聲光訊號，駕
駛員接收到信號應減小油門，將取力器開關向前推卸脫檔，真空泵
停止動轉，按入訊響器開關，切斷其電源。
(7)將加油箱直通旋塞旋柄板與進郵箱軸線平行即關閉。
(8)沖洗膠管后，將其放回走臺箱，關好邊門，并使吊桿朝向駕駛室
上方�！ ￡P閉防溢閥，使其手柄與路軸線垂直即可。
(9)將吸糞車駛離作業點。
三.排卸作業
(1)將吸糞膠管朝向蓄糞池內。
(2)將四通閥門后柄拉至與地面平行，開啟防溢閥，使其手柄與管路
軸線平行即可。
(3)將變速器掛入空擋，然后起動發動機，分離離合器，將取力器開
關向后拉即掛檔取力，真空泵開始運轉，將變速器掛入空擋，然后起動
發動機，分離離合器，將取力器開關向后，
拉即掛檔取力，真空泵開始運轉。
(4)罐體內糞液排卸完后，駕駛應及時將取力器操縱柄向前推即脫檔
，真空泵停止運轉。
(5)將加油箱直通旋塞旋柄板與進郵箱軸線平行即關閉，沖洗膠管后
，將其放回走臺箱，關好邊門，并使吊桿朝向駕駛室上方。
(6)將吸糞車駛離作業點。
這種大型的不適合農村使用不可能進入農家院內，所以不不適合農
村使用三輪的抽渣車就好了！
【保養知識】
吸糞車安裝前用合適的架子，角鐵，抱箍將泵安裝在汽車大梁下，
泵的位置高低、左右、前后，由取力器輸出軸軸心線確定，在與汽車大
梁的部件不干涉的情況下盡量靠近取力器
和梁。泵軸與取力器輸出軸的連接傾斜不得大于7度�！ ∥鼩饪谙�
統管路嚴禁泄漏，否則影響真空度，排氣管也應無泄漏以免真空油排出
，污染環境，浪費能源。
由于此泵是油封泵，正常動轉時必須保有足夠的N32號機械油，東北
、西北地區冬天寒冷季節應使用32號冷凍油，機油起密封間隙和潤滑作
用，但泵內的油也會因排氣時被帶出泵外
，因此必須在排氣口外側加裝一級、二級油氣分離器使油氣充分分
離，油回收再供泵使用，氣排入大氣，使泵運轉平穩達到無污染，并且
節能。
吸糞車真空吸糞泵的正確安裝，使用保養中應該注意的事項：
1、管路不允許有漏氣現象存在，否則吸糞車將無法工作。
2、吸糞車大桶必須安裝防溢裝置，否則吸糞車使用時很容易將糞便
污水吸入真空泵，損壞整個系統。
3、吸糞車的一級油氣分離器回油口與二級油氣分離器回油口連接及
吸油管必須用硬管或硬耐油橡膠管（鋼絲編織膠管）。不允許采用受熱
變形的塑料管。
4、吸糞車在新泵使用時，應向泵內直接加入1-2升N32號機械油，在
東北和西北部寒冷地區使用時應加入32號冷凍機油。
在泵吸氣口應加裝水氣分離器。
我廠備有一級、二級油氣分離器、四通閥、帶單向閥的水氣分離器
及防溢裝置，供配套使用，獨立計價。24小時銷售服務熱線
【功能說明】
吸糞車功能說明：真空吸糞車配置：專用部分由取力器、傳動軸、
真空吸糞泵、水氣分離器、油氣分離器、多路換向閥、吊桿、糞罐、放
糞閥、吸糞槍、清水箱、視糞窗、真空壓
力表、管網系統等組成。
吸糞車本產品用于抽吸糞便，污水、污泥漿和混有較小懸浮雜物的
液體，具有抽吸效率高、自吸、自排及直灌等特點，廣泛適用于大、中
、小城鎮環衛、市政、農業、化工、廠礦
企業、物業小區使用，真空吸糞泵可自吸自排。
【注意事項】
吸糞車真空泵要工作首先要了解它的工作原理，工作原理中比較重
要的是動力的來源和穩定性的考慮。真空泵的動力來自于底盤發動機。
發動機通過變速箱、取力器、傳動軸傳遞
給真空泵。吸污工作時真空泵抽出密封罐內空氣，使之形成負壓，
利用罐外大氣壓力將污物通過吸污管壓入罐內。排污時真空泵將罐外大
氣壓入罐內，利用空氣壓力將污物排出罐
外（真空泵連續工作時間一般不超過30分鐘）。
氣路中氣流的流序為：吸污時真空泵把罐內帶有一定濕度的空氣吸
入水氣分離器，在這里水被分離出來后流回罐內，氣體沿管路經四通閥
進入真空泵進氣口。在泵內與潤滑油混合
經壓縮腔從排氣口排出，尤其混合物經粗濾器得到初步分離，分離
出的油流回油泵�；旌蠚庠俳浻蜌夥蛛x器進一步分離，然后進入四通閥
排入大氣。手動操作四通閥便可改變氣流
方向，吸排自如�！ ‘斘S車真空泵每次工作完畢以后一定要根
據每次的工作強度的不同制定相應的對吸糞車的檢查工作，以保證吸糞
車的工作壽命和第二次的工作效率
【服務承諾】
產品銷售后一年或三萬公里免費維修，超過一年，只收取配件費。
【購車流程】
電話洽淡（或來廠實地考察）---簽訂合同---安排生產---交付驗收
----簽字確認
