| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 金科機電 | 規格 | zcl-1 |
| 水處理機類別 | 礦用油水分離 | 用途 | 水過濾 |
| 加工定制 | 否 | 適用對象 | 水 |
| 適用對象性質 | 弱腐蝕性 | 性能 | 精密過濾 |
| 樣式 | 管式 | 原理 | 真空過濾 |

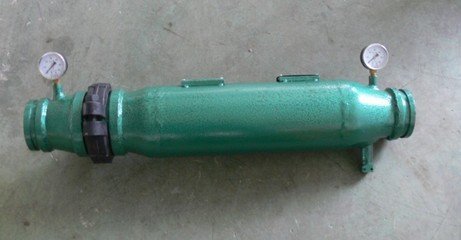

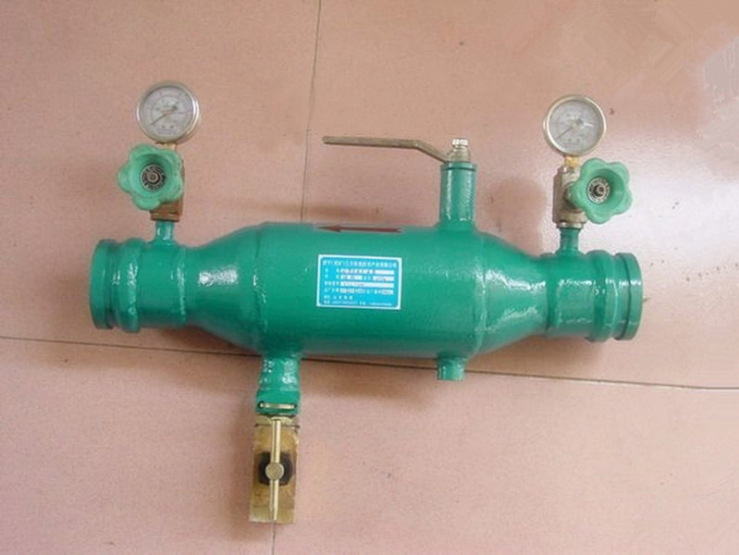

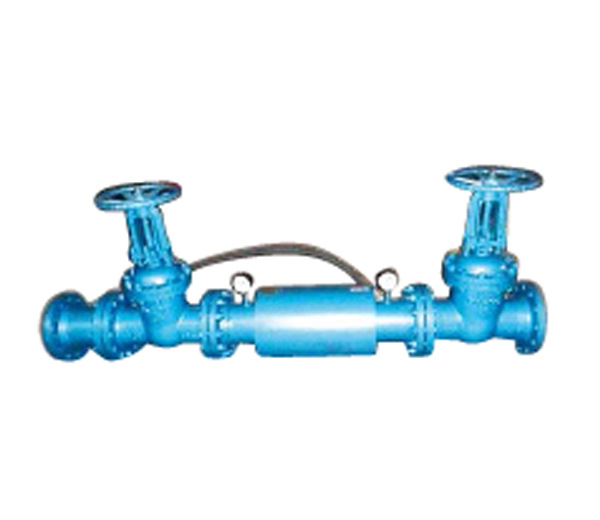

ZCL-1系列礦用反沖洗水質過濾器
1、用途、特點、適用范圍
1.1主要用途
ZCL-1系列礦用水質過濾器用于煤礦井上、井下水質過濾。安裝在煤礦井下采煤、掘進噴霧用水、巷道、皮帶噴霧灑水管路或地面供水管路上，對所用水雜質（鐵銹、泥沙、懸浮物等）進行過濾并可對過濾后留在過濾網內的雜質進行自動或半自動反沖洗的水質過濾器。
1.2工作條件
環境溫度為－10℃～+40℃，煤礦井下空氣成分應符合《煤礦安全規程》，工作環境允許有淋水情況，按照一般金屬物搬運條件即可。
1.3適用范圍 適用壓力為0.6-10Mpa管路中進行過濾。過濾精度達到60-200目（根據用戶需要加工訂做）.
1.4執行標準 執行Q/JNSL003-2007 《ZCL-1型礦用水質過濾器技術條件》
1.5 型號及含義
1.6 標記示例
通經φ50、壓力6.5Mpa、過濾器型號為：ZCL-1-50/6.5；
通經φ108、壓力10Mpa、智能型過濾器型號為：ZCL-1-108/10。
2、主要技術參數
ZCL-1礦用水質過濾器基本參數（適用壓力：0.6_6.5Mpa,其它壓力可定做）
|
型 號 |
出入口DN |
長度L |
中心高h |
排污口DN |
|
|
mm |
in |
mm |
mm |
mm |
|
|
ZCL-1-25/6.5 |
25 | 1 | 500 | 130 | 13 |
|
ZCL-1-50/6.5 |
50 |
2 |
680 |
140 |
13 |
|
ZCL-1-89/6.2 |
89 |
3 |
680 |
160 |
19 |
|
ZCL-1-108/6.5 |
108 |
4 |
680 |
180 |
19 |
|
ZCL-1-133/6.5 |
133 |
5 |
720 |
200 |
19 |
|
ZCL-1-159/6.5 |
159 |
6 |
720 |
230 |
19
|
