| 詳細參數 | |||
|---|---|---|---|
| 品牌 | 金科機電 | 型號 | DFB20,7 |
| 材質 | 金屬 | 壓力環境類型 | 其他 |
| 壓力環境 | 常壓 | 適用介質 | 水 |
| 加工定制 | 否 | 標準 | 國標 |
| 流動方向 | 雙向 | ||
一. 概述:

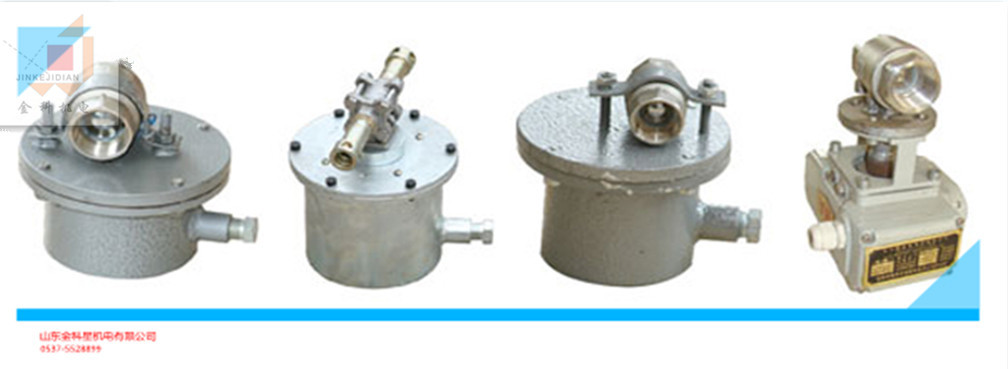

DFB 20/7礦用隔爆型電動球閥是一種由球體旋轉而開閉水路的新型礦用隔爆型電動球閥（以下簡稱電動球閥）,由于其適應的供水壓力范圍廣、不受泥沙、污水影響、供水通徑大、工作過程中通電時間短、工作穩定可靠、是一種代用電磁閥的理想替代產品。
防爆型式：隔爆型；防爆標志：ExdⅠ
二. 正常工作條件:
電動閥應在下列條件下可靠的工作:
a) 海拔高度不超過2000m;
b) 環境大氣壓80-110kPa;
c) 環境溫度-20-+40℃;
d) 周圍空氣相對濕度不大于95%(25℃時);
e) 具有甲烷混合物及煤塵爆炸危險的煤礦井下;
f) 在無顯著振動的地方;
g) 在無破壞金屬絕緣的氣體和蒸氣的環境;
h) 在無滴水的地方。
三.工作原理:
電動球閥是一種由球體旋轉而開閉水路的新型電動閥門,它由數字邏輯控制電路,方向控制電路,電流采樣控制電路,工作狀態指示電路等組成;接入24VDC電源后，控制端K1、K2有繼電器無源點控制球閥的開啟與關閉,K1與K2短接球閥打開，K1與K2斷開球閥關閉。由電流采樣控制電路檢測球閥的工作位置, 工作狀態指示電路指示球閥的工作狀態: 球閥旋轉開啟,綠色LED亮；當開啟到設定口徑時,黃燈亮(此時電機不耗電)；當球閥旋轉關閉時,紅燈亮(此時電機不耗電)。
四.主要技術參數:
1． 型號： DFB 20/7
2． 防爆標志： ExdⅠ
3． 輸入電壓: 24V DC.
4． 工作電流: ≤70mA DC.
5． 環境溫度: 0℃～40℃
6． 環境濕度: ≤95%RH.（25℃時）
7． 大氣壓力： 80～110kPa
8． 水壓適應范圍 : 0.2MPa～7.0MPa。
9． 水溫適應范圍 : 0～60℃
10． 球閥開啟速度 : 6s～12s
11． 球閥開啟通徑: 10mm
12． 外型尺寸: φ160×190
13. 重量: 2.5kg
