一、項目背景
使用單位：無錫江陰市某片區企業
使用產品：廠界在線監測系統
檢測氣體：TVOC、硫化氫、氨氣、氯化氫、PM2.5/10、氣象五參
使用環境：化工園區，工業廠區
大氣污染物無組織排放，是指企業正常生產過程中產生的污染物沒有進入收集和排氣系統,而直接彌散到環境中�！盁o組織排放”是相對于“有組織排放”而言的通常將有排氣筒且其高度不低于15m的排放視為有組織排放;將沒有特定排氣筒(煙囪、集氣筒等) ,或者雖然有排氣筒但其高度低于15m的排放視為無組織排放。有組織排放只要正確合理地選擇處理技術和方法，-般比較容易實現達標排放;而無組織排放由于其排放的特殊性還不太引起人們的重視但它對環境造成的影響卻越來越突出。
無組織排放氣體的主要成分為有機揮發物TVOC、硫氧化物、氮氧化物及碳氧化物等。無組織排放廢氣中污染物在高濃度下會危害人體的呼吸系統尤其是高濃度揮發性污染物會致使人員中毒死亡;無組織排放廢氣中的各種污染物也會危害到動植物的健康生長尤其是一些揮發性有毒有害氣體進入到動植物的生物細胞內就會破壞細胞的正常功能甚至導致基因突變,危害植物的生長降低動物的抵抗力和免疫力田。
為了防止有毒有害氣體對居民區、商業區、生活區等造成影響，因此無組織排放氣體的監測和治理也就顯得迫在眉睫。濃度限值需嚴格按照工業企業廠界標準和相關法規條例來執行。無組織氣體監測即廠界在線監測系統,監測的有毒有害氣體通常會監測氨氣、硫化氫、氯氣、氯化氫、臭氧、二氧化硫、TVOC等。廠界有毒有害氣體監測，不像廠區內監測那樣，氣體監測的量程、精度等相關技術要求都會提高，也可以說廠界氣體的監測就是空氣質量的監測。
二、項目需求
針對廠區分布散落,部分廠區安裝點位信號線走線困難,企業沒有相關平臺也不太愿意組建相關平臺,而企業接收數據的DCS端又不允許連接外網的情況,但需求點又明確,雙無線數據傳輸廠界在線監測系統也因此而出
雙無線數據傳輸廠界在線監測系統:通過4G將數據傳輸?shù)江h(huán)保局,通lora將數據傳輸給客戶端的DCS,完美的解決了客戶目前困境
三、廠界在線監測系統特點
1.可以24小時在線監測，自動采集數據，自動分析，遠程發送數據，網絡布點式監控，自動報警，數據可追溯查詢，終端加后臺軟件一體化系統解決方案。
2.可準確反映監測區域污染氣體分布和擴散變化規律,加強對自身氣體類型以及濃度的了解，以便更有效的控制氣體污染。
3.方便企業及政府監管部門對被監測區污染情況的掌握，提高管理部門工作效率及管理水平。
4.通過在污染敏感區域及周邊建設大氣污染在線監測系統可實現污染物溯源,預警及分析，可迅速找到污染源頭。
5.通過在線監測系統可實現使用單位對環境監測區域的實時變化情況做到實時統計、分析、預警、信息共享。指導實際防控處理工作，節約防控成本，提高企業效益
6.通過對采集的大數據進行分析，按日、月做出大數據分析報告，使各個點位監測結果和 實際工作結合起來,及時發現和掌握各個點位在不同時間段、不同氣候條件下、不同生 產狀況下的臭氣濃度變化規律，以此為依據指導實際的工作，最終實現降低臭氣濃度、節約除臭成本及時間。
7.廠界在線監測系統參數:
|
廠界在線監測系統技術參數
|
|
型號
|
APEG-AQ
|
|
主機
|
微電腦控制處理單元，具有存儲和邏輯運算功能。
|
|
觸摸屏
|
7 寸屏、密碼保護；歷史記錄存儲10萬條數據。
|
|
數據輸出
|
模擬信號(4-20mA)、RS232、RS485 (MODBUS)
|
|
網絡功能
|
lora,4G
|
|
報警功能
|
儀器故障、數據異常、超限
|
|
分析流程
|
可編輯的分析過程、計算曲線
|
|
檢測對象
|
TVOC、NH3、H2S、HCL、OU值、PM2.5/10、氣象五參等
|
|
標準偏差
|
±3%FS
|
|
儀器校正
|
手動校正
|
|
存儲環境
|
0-50°C、 <90%RH
|
|
環境
|
溫度-30° -70° （處理器）；相對濕度 0%-90% （處理器），無冷凝
|
|
外型
|
寬 500*厚272*高540MM;毛重 15KG
|
|
箱體
|
防雨淋
|
|
電源
|
市政（220V）供電
|
|
擴展性
|
接受定制化服務：LED 大屏幕顯示；無線電臺傳送數據；GPRS 通訊模塊；太陽能供電；氣象參數；自動報警功能；外形定制。
|
|
安裝方式
|
立式/支架式/壁掛式。
|
四、安裝位置選址
1.根據 GB15554/93標準，廠界的監測采樣點，應設置在工廠廠界下風向側，或有臭氣方位 的邊界線上，可選擇2-4個采樣點。如當受條件限制，無法按上述要求布設監測采樣點時，也可將監測采樣點設于工廠廠界內側靠近廠界的位置。詳見國家環境保護總局〈環函 [2004]83號〉 《關于惡臭污染物無組織排放監測問題的復函》
2.無組織排放源緊靠單位周界時的監控點設置：應選擇風向朝向排放源相近的廠界設立采 樣點。
3.當兩個具有惡臭污染源的單位相比鄰時，應選擇被測單位處于第二單位上風向時進行臭 氣濃度監測；當多個單位比鄰時，應在上風向廠界布設監測點，同時對被測單位進行特征 惡臭污染物的監測。
4.對于水域惡臭污染源，若被污染水域靠近岸邊，選擇被測岸邊為水域下風向時監測，布點 方法以岸邊為界同廠界監控點。

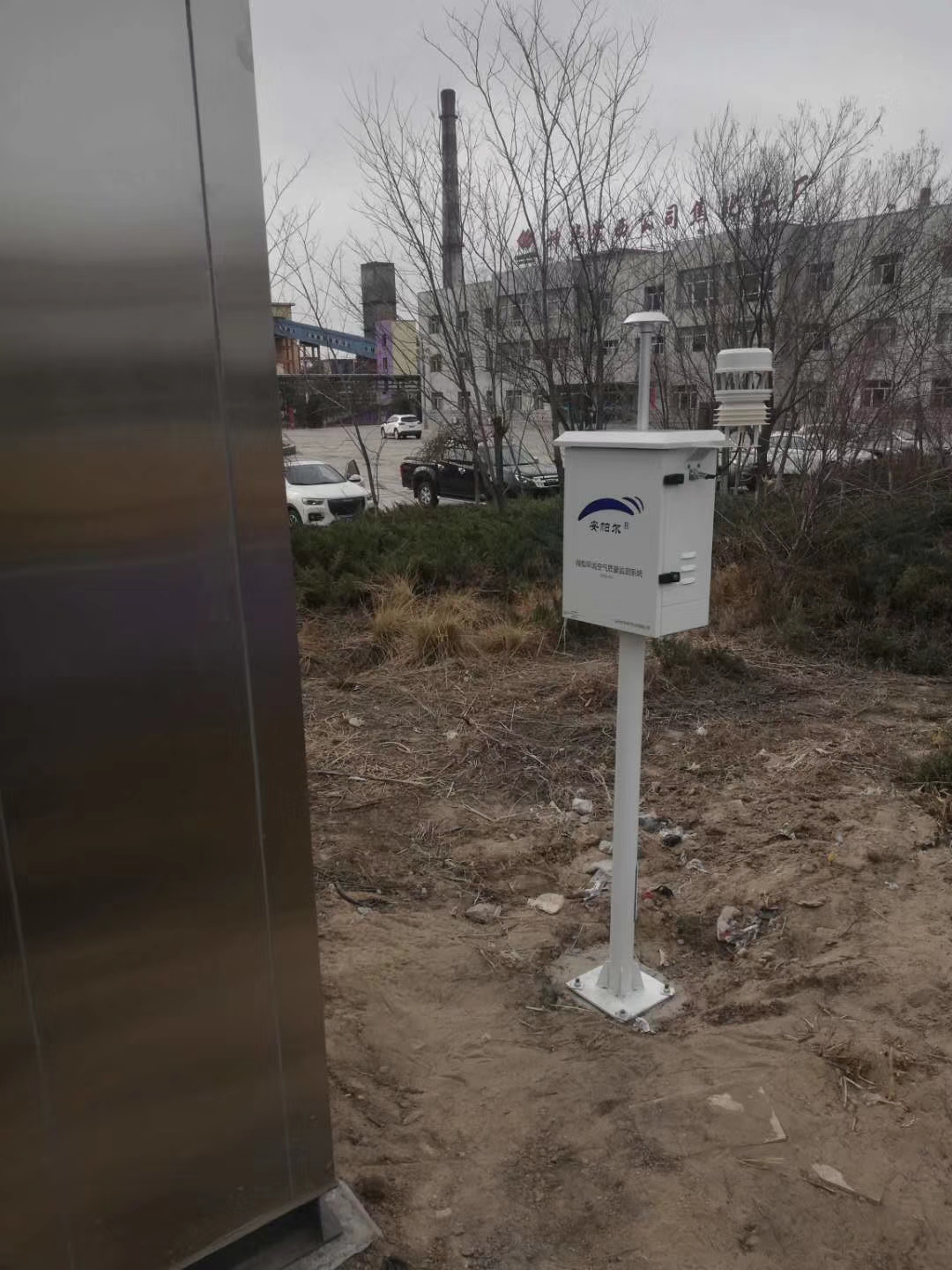

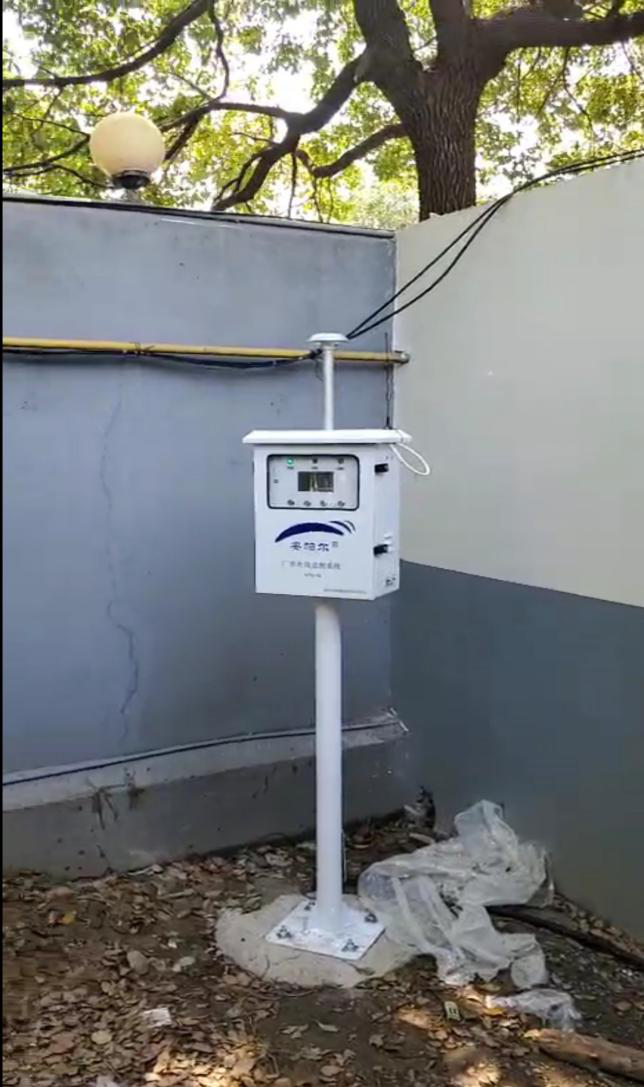

五、現場應用
