最大最小拔出力試驗裝置
一、符合標準及條款
GB/T2099.1-2021《家用和類似用途插頭插座 第1部分：通用要求》第22及圖18/19
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：家用或類似用途的插座
試驗用途：電器附件的結構應使插頭容易插入和拔出，并應防止插頭在正常使用中脫出插座。檢驗將插頭從插座拔出所需要的最大力及單極插銷從插套組件拔出的所需要的最小力是否在標準規定的范圍內。
測試原理：插座最大拔出力：將標準規定的最大拔出力（主砝碼、附加砝碼、掛鉤（夾緊裝置）、試驗插頭合起來的總的力），施加在試驗插頭上，插頭應從插座脫出。
最小拔出力：將標準規定的最小拔出力（即符合本標準規定的試驗插銷<單插銷>，該插銷的總質量應等于表中規定值）的量規插入插座中每個單獨的插套里，在30秒內量規不得從插套里脫出。
設備結構及特點：本裝置由安裝頂板A下的夾緊裝置、主砝碼F、附加砝碼G及試驗插頭C組成，本裝置框架內高550mm，兩立柱軸線間距離為150mm，具體形狀見下圖。
注：采用可調夾具，能夾持各類產品；用吊環形式取代D夾子，更加方便操作使用；主砝碼直接配重，不需托架。
設備外形尺寸：約：350×350×600（mm）W×D×H，設備重量：25kg
使用環境：電源：-，工作溫度5-35℃ 濕度30%-90%；

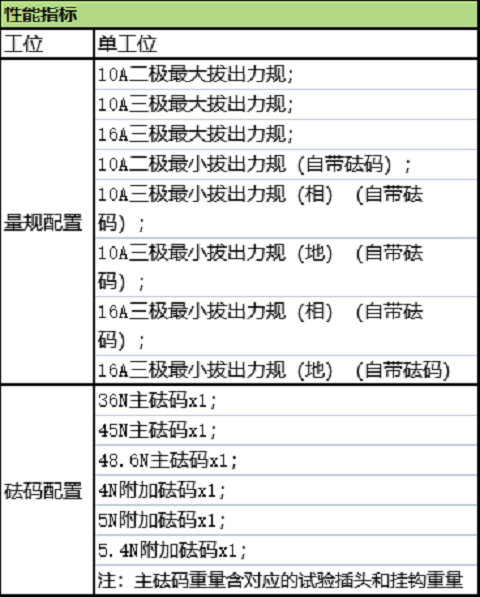

三、性能指標
