成型工藝
放料—導向、夾送—連續成型—校正裝置-----液壓沖孔、切斷—收料臺
3、機組性能
3．1軋制板材范圍
材質：鍍鋅板、低碳素鋼，如Q235；板材厚度：1.5-2.5㎜

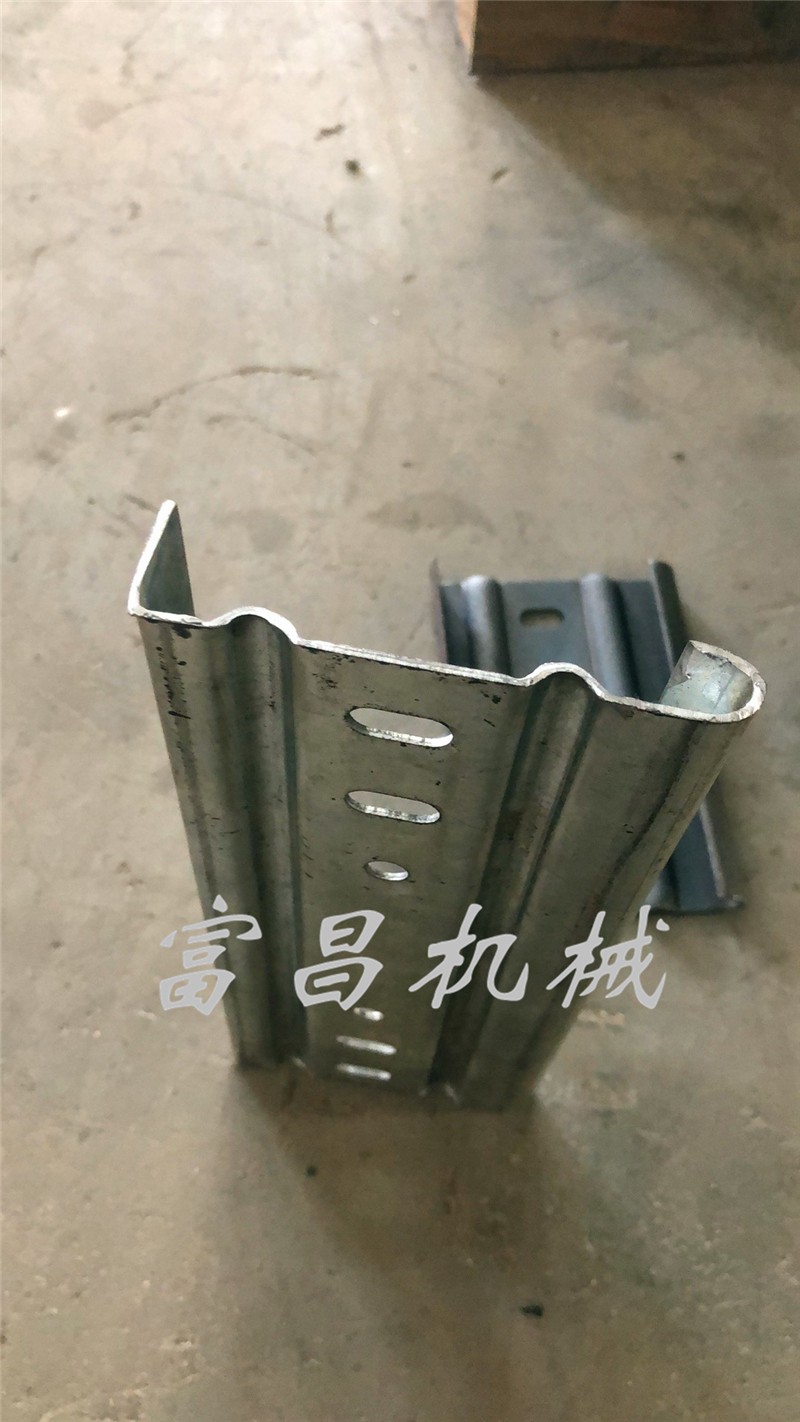

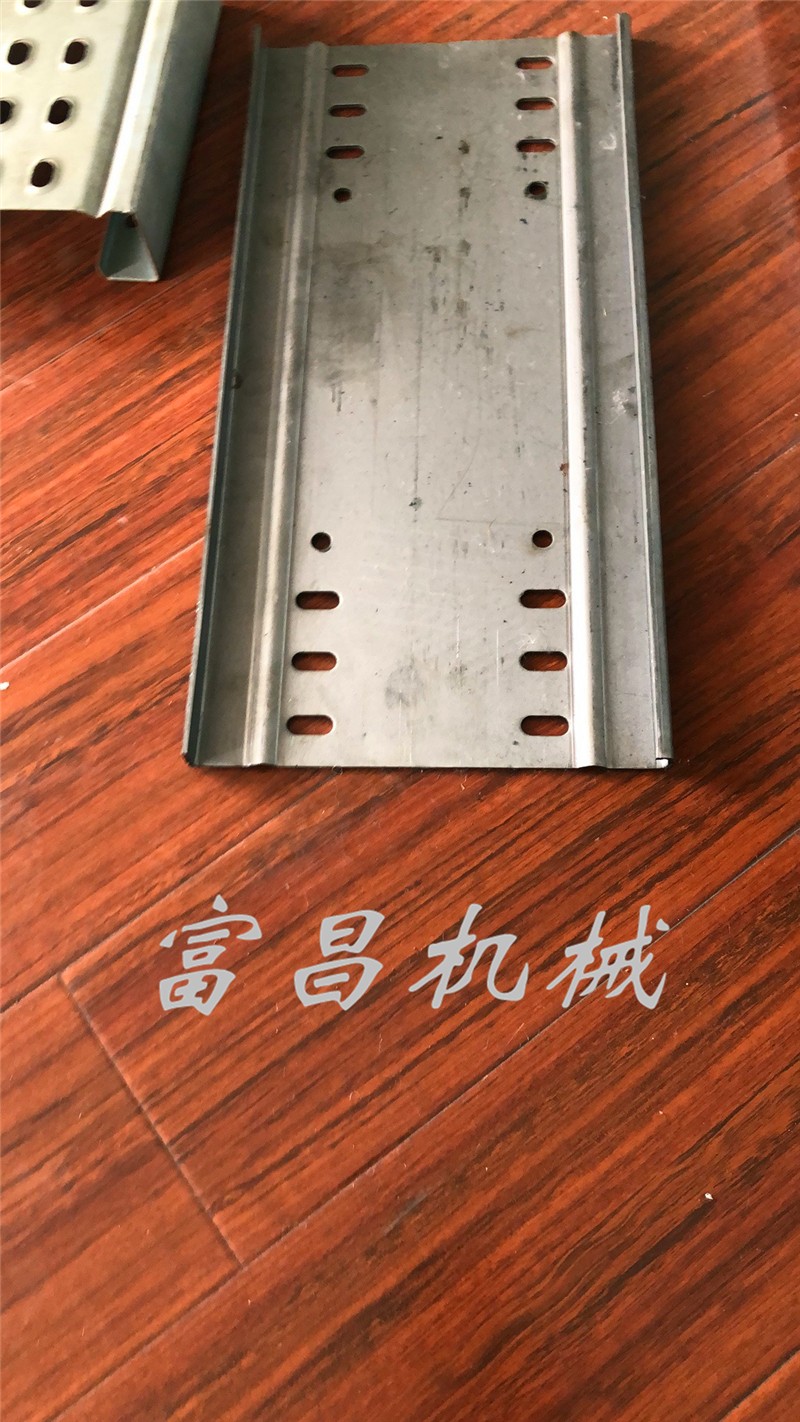

產品寬度：100\150\200\250㎜寬度的規格
3．2生產速度：0-12米/分鐘（可調）
3．3生產占地面積：長20米X寬2米
3．4裝機總?cè)萘浚?/strong>約30kw
4、設備組成
設備主要由被動放料機、導向夾送部分、成型部分、液壓沖孔、切斷裝置、收料臺、電器控制柜等部件組成
|
序號 |
名稱
|
數量 |
備注 |
|
1 |
被動放料機 |
1 |
載重5T |
|
2 |
導向夾送裝置 |
1 |
|
|
3 |

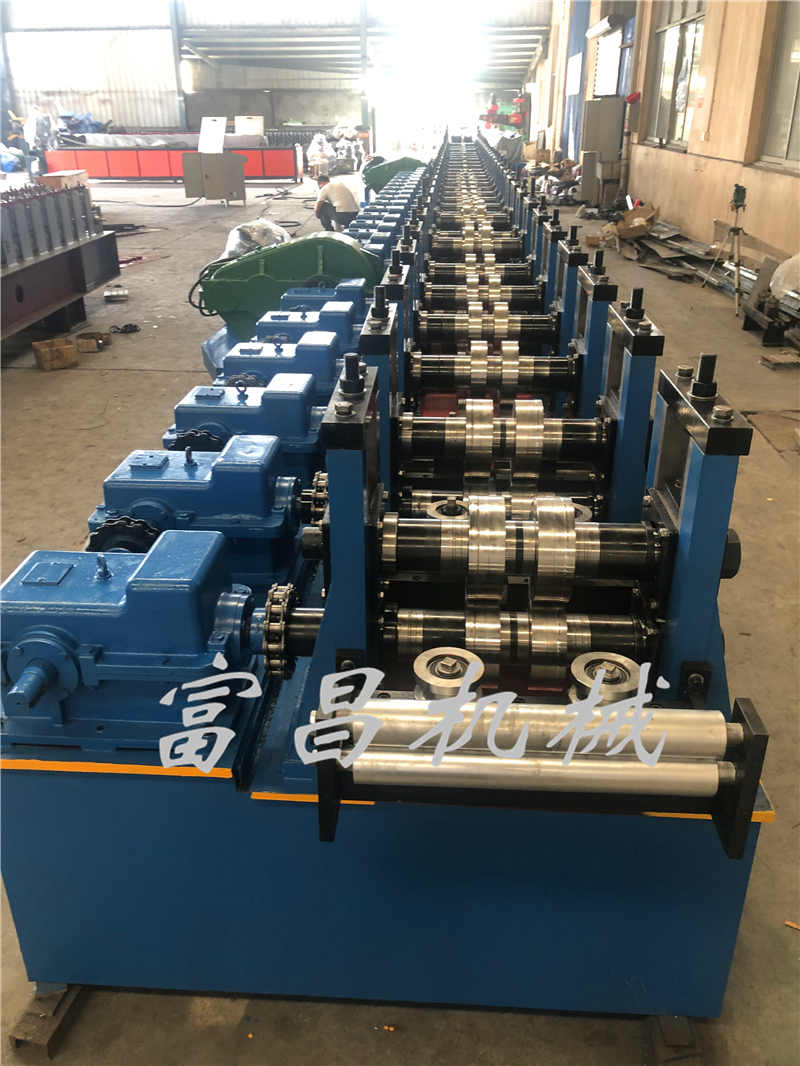

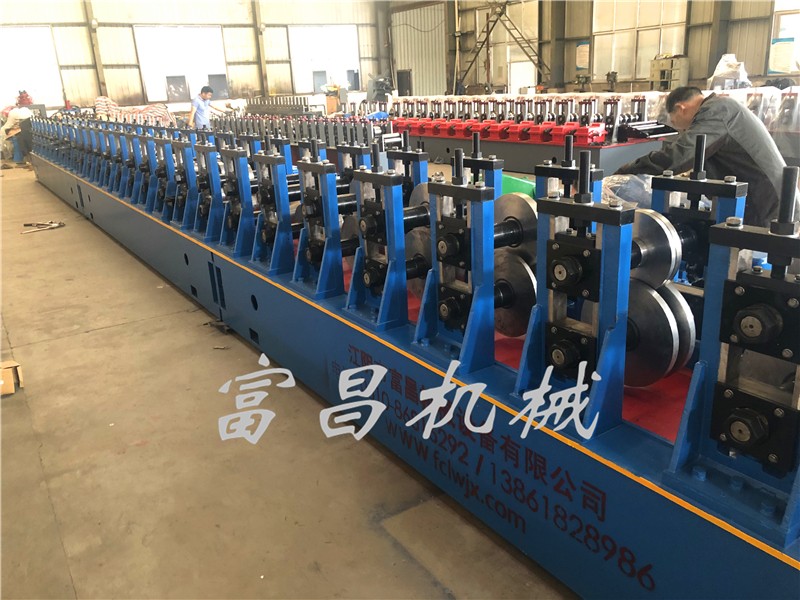

成型主機
|
|
約16道次， 22kw電機 厚1.5-2.5mm，軋輥材質：GCr15 |
|
4 |
沖模(沖模和切斷刀具一體化) |
5 |
組合式?jīng)_模 |
|
5 |
液壓切斷裝置 |
1 |
包含4副切斷刀具 |
|
6 |
出料臺 |
1 |
滾筒式2.5米X2件 |
|
7 |
電控制柜 |
1 |
PLC、觸摸屏控制柜 |
