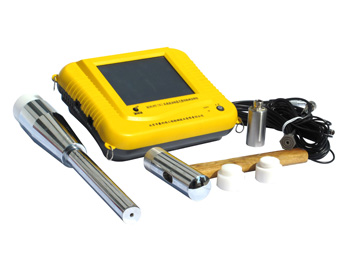

NM-8D 多通道聲波透射法自動測樁儀
| 應用領域 |
基樁超聲波透射法完整性檢測；
混凝土缺陷檢測；
地質勘察巖體縱波波速測試。
|
| 產品特點 |
自動判讀首波聲時、波幅，實時顯示，測試結果一目了然
自發自收電路設計，一次提升完成6個剖面全組合測試，大幅提高檢測速度，大大提高工作效率；
四通道自發自收基樁剖面全組合超聲波檢測；
每個剖面測試波形各自可以調節增益延遲；
采用大屏幕真彩液晶顯示屏，全觸屏操作，簡單方便，穩定可靠；操作界面簡單友好，易學易用；
測點點距可調，無漏點，無需重復測試；
自動計數提升裝置連接方便、快捷，最大提升速度可達60m/min；
U盤轉存數據，支持通過U盤進行軟件升級；
專用分析軟件功能強大，數據分析處理、打印報表輕松完成。
|
| 符合標準 |
《超聲回彈綜合法檢測混凝土強度技術規程》（CECS 02：2005）
《超聲法檢測混凝土缺陷技術規程》（CECS 21：2000）
《建筑基樁檢測技術規范》（JGJ106 —2014）
《公路工程基樁動測技術規程》（JTG/T F81-01-2004）
《鐵路工程基樁無損檢測規程》（TB10218—99）
《巖土工程勘察規范》（GB50021—2001）
《建筑抗震設計規范》（GB50011-2010）
|
| 主機技術參數 |
主控單元 采用DOS系統和DMA數據采集技術
通道數 四通道
顯示屏 12.1寸TFT液晶屏1024×768分辨率
測試速度 0.6m/s（0.2m測點間距）
發射方式 單次激發
采樣周期 0.1μs～204.8μs分檔可選
采樣長度 512、1024點
接收靈敏度 ≤30μv
聲時測量范圍 0.1～25600uS
聲時測讀精度 0.1uS
幅度測讀范圍 0-144dB
幅度最小分度 dB ≤1dB
幅度測量級線性 每6dB優于±0.9dB
發射電壓 500V,1000V
發射脈寬 0.1μs～100.0μs
存儲容量 2G(內置)+4G(U盤)
數據轉存方式 U盤
|
| 提升裝置技術指標 |
手動連續提升換能器，極大提高了工作效率；
高程誤差、同步誤差均不大于5‰，且100米內不大于10cm；
測點間距可任意設置最小測點間距1cm，建議常用10cm、20cm；
最大提升速度：在20cm的測點間距下可達60m/分；
測試過程中，遇到嚴重缺陷時，自動報警。
|
|
測樁專用徑向換能器 |
靈敏度高，采用了碳纖維技術制造，不僅外表美觀而且抗老化能力大大加強，避免了長期使用過程中的老化與磨損，更加經久耐用；
配套設計更加合理，用導電滑環(集流環)代替固定電纜接頭，避免了電纜線絞纏在一起而影響現場檢測速度，大大提高了現場檢測的速度和效率；（選配）
|
| 供電方式 |
內置高能鋰離子電池，連續工作6小時；
AC:220V±10％，DC:12V ；
外置可接海量蓄電池。
|
