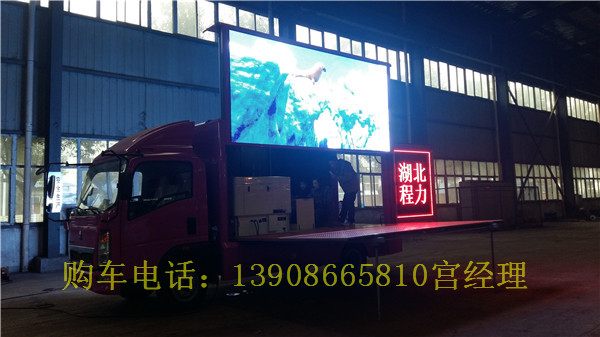

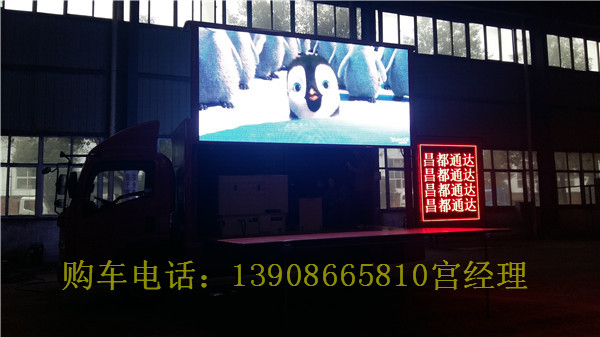

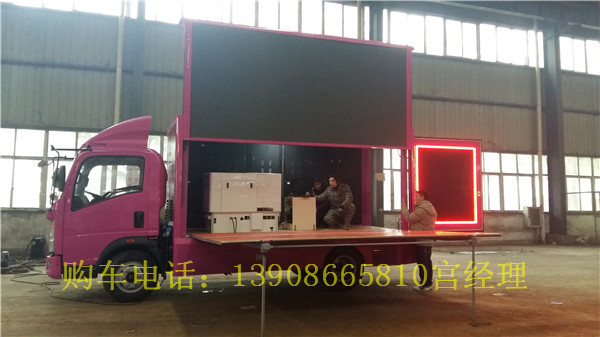

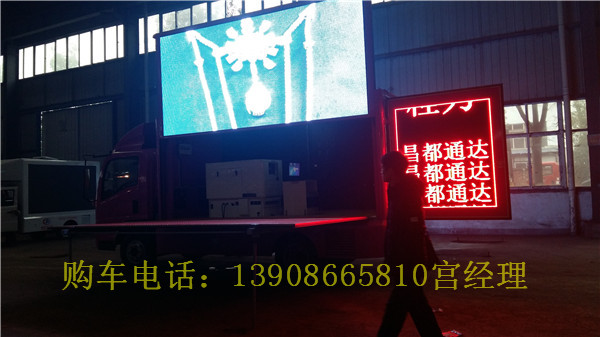

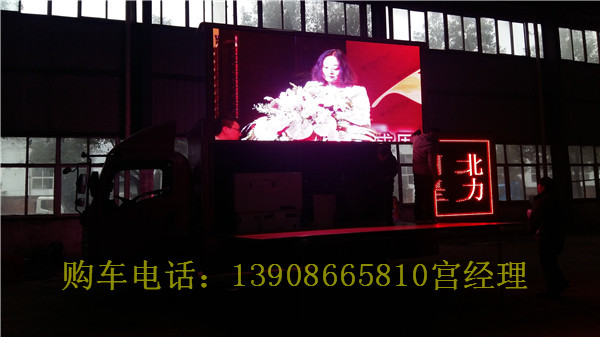

一：車體左側為P8全彩戶外防水防震屏，尺寸為3840mmX1792mm�？梢圆シ艔V告宣傳.視頻資料.公益影片。
二：右側：右側條屏為單色字幕LED顯示屏，尺寸為3840mmX320mm
三：右下側3680X1400 mm滾動燈箱，可以放置2--7幅畫面滾動播放。
四：車體前方加裝一個P10單色屏。尺寸為：1.28
米乘以0.32米
五：后側為P10單色LED顯示屏，1280mmX1280mm,后門為側開門。
六：整車配有通風散熱系統，發電設備。
七：標準版標配國際品牌歐瑪8千瓦 超靜音發電機
八：大型戶外40w防水音柱4個，強音功放一臺。

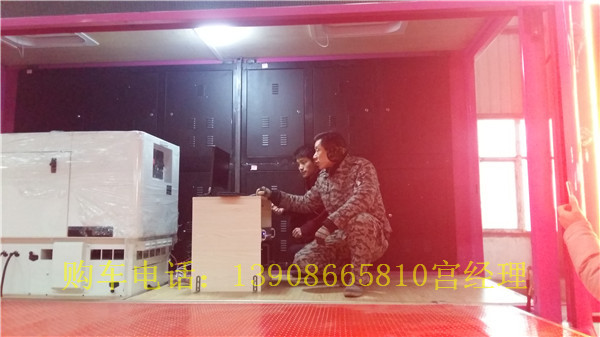

九：福田LED廣告車廂體內配置控制系統、播放系統、駕駛室操作臺。
十：車體大包圍，內置加油口，豪華內飾，美觀實用。
十一：整體P8戶外LED全彩屏為密封廂體，2年質保。紅綠藍管為臺灣晶元。IC聚積5024. 整體亮度達到6800cd 屏幕二年質保
十二：整車外形美觀，圓孤包角。車廂內配通風散熱系統
十三：整車帶國家發改委批準正規的宣傳車的手續讓你上戶無憂。
十四：播 放系 統：車載專用工控電腦或異步控制盒（直接插U盤）
十五：底盤配置：重汽HOWO底盤，帶方向助力。氣剎。江蘇四達 單體泵發動機90馬力。正宗國四排放標準
重汽牌SGZ5047XXCZZ4
|
【主要技術參數】 |
|||
|
產品商標 |
中國重汽集團 |
公告批次 |
250 |
|
產品名稱 |
SGZ5047XXCZZ4型宣傳車 |
產品號 |
ZKRVZ46M01T |
|
總質量(Kg) |
4495 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
|
外形尺寸 |
5995×2025×2995 |
|
整備質量(Kg) |
4300 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/13 |
前懸/后懸 |
1160/1475 |
|
軸數 |
2 |
軸距 |
3360 |
|
軸荷(Kg) |
1790/2705 |
最高車速(Km/h) |
90 |
|
其它 |
該車是用于廣告宣傳的專用車輛。該車兩側為LED屏,側面選裝滾軸裝置,LED單色屏;后部選裝LED屏及通風口。 |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
ZZ1047C3414D145 |
底盤名稱 |
載貨汽車底盤（二類） |
|
商標名稱 |
豪濼牌 |
生產企業 |
中國重汽集團濟南商用車有限公司 |
|
外形尺寸 |
5895×1980×2350 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/25 |
輪胎規格 |
7.00-16LT 8PR,7.00R16LT 8PR,7.50-16LT 6PR,7.50R16LT 6PR |
|
鋼板彈簧片數 |
3/5+3,8/9+6,11/9+7,11/11+7 |
前輪距 |
1605 |
|
燃料種類 |
柴油 |
后輪距 |
1520,1540 |
|
排放標準 |
GB17691-2005國Ⅳ,GB3847-2005 |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
4DW93-84E4 SD4BW654U 4B2-95C40 |
一汽解放汽車有限公司無錫柴油機廠 江蘇四達動力機械集團有限公司 安徽全柴動力股份有限公司 |
2540 2545 2545 |
64 65 70 |
led廣告車led全彩屏幕配置
|
結構示意圖 |
||||||
|
|
結構說明：每個像素點內采用1紅1純綠1純藍共3顆LED發光管。 |
|||||
|
序號 |
分析項目 |
專業分析內容 |
||||
|
1 |
配色分析 |
為使配色達到最佳的白平衡效果，配色對LED 發光的亮度有嚴格要求，其中各種顏色亮度的配色比例為 R：G：B/3：6：1。 |
||||
|
2 |
序號 |
項目 |
中心波長 |
|
視角 |
晶片廠家 |
|
1 |
正紅LED |
625 nm～630nm |
|
1200/500 |
晶元 |
|
|
2 |
純綠LED |
520 nm～525nm |
|
1200/500 |
晶元 |
|
|
3 |
純藍LED |
465 nm～470nm |
|
1200/500 |
晶元 |
|
（2）、顯示模組參數及配件
|
No |
項 目 |
參 數 / 規 格 |
|
1. |
模組名稱 |
P8mm戶外實像素全彩32點×16點模組 |
|
2. |
模組尺寸 |
256mm×128mm |
|
3. |
像素點間距 |
8mm |
|
4. |
單點控制方式 |
1/4掃恒流驅動 |
|
5. |
像點構成 |
1紅1純綠1純蘭（1R1G1B） |
|
6. |
驅動IC |
明威 |
（3）、屏體規格
|
說 明 |
技術指標參數 |
|
1、燈管 |
物理點間距：8mm 像素 形狀 ：橢圓方徑 3㎜ 基 色：正紅+純綠+純藍 發光點顏色：1R1G1B 物理密度：15625點/m2 |
|
2、像素管單元箱 |
箱體尺寸：長640mm×高800mm； 箱 體 模 組 數 量：寬4塊×高5塊=20塊； 箱體分辨率：寬64點×高80點； 模組分辨率：寬32點×高16點 模組尺寸：寬256mm×高128mm 物理分辨率：箱體為5120點/箱 每 平 方 屏 重 量：40kg/m2 |
|
3、顯示屏整屏 |
最佳視距：8～300m 最佳視角：水平120度，垂直50度 環境溫度：存貯: -35℃ ～ +85℃ 工作：-25℃ ～ +65℃ 相對濕度：10～95% 屏體厚度：≤＋維護厚度70CM |
|
4、供電 |
工作電壓：380∨±10%；AC50HZ，三相五線制 平均功耗：265～340W/m2 最大功耗：760W/m2 |
|
5、屏體亮度 |
白平衡亮度：≥7000cd/㎡ |
|
6、控制系統 |
控制主機：聯想開天主機或同檔次計算機以上 操作系統：WIN 98/ 2000/ NT/XP 控制方式：同步控制 顯示卡：DVI顯卡 編輯卡：PCTV卡 |
|
7、主要技術 參數 |
1) 驅動器件：采用LED專用驅動器件 2) 驅動方式：恒流驅動 3) 換幀頻率：≥480幀/秒 4) 刷新頻率：≥60幀/秒 5) 灰度/顏色：256級，可顯示16.7M顏色 6) 亮度調節方式：軟件調節100級可調 7) 視頻信號：PAL/NTSC、RF、S-Video、RGB、RGBHV、YC、COMPOSITION等 8) 視頻輸入/輸出方式：八路輸入/八路輸出 9) 圖像切換：VGA同步同幀 10) 控制系統采用：非線性編輯卡＋DVI顯卡＋控制卡＋光纖傳輸(可選) 11) 平均無故障時間：≥10000小時 12) 壽命：10萬小時（實驗室） ；5萬小時 （常規環境） 13) 平整度：任意相鄰像素間≤0.5mm；模塊拼接間隙<1mm ； 14) 均勻性：像素光強、模塊亮度均勻 15) 電源開關：自動開關5V/40A 16) 開關電源負荷：5V/40A / 5V/60A 17) 計算機顯示模式：800×600;1024×768 18) 有效通訊距離：≤超5類線100m（網線傳輸）；多模光纖傳輸500m內單模光纖20km； 19) 箱體防水強度：正面IP65 20) 防護等級：正面IP65 |
|
8、運輸 |
客戶承擔 |
|
9、軟件 |
LED通用播放軟件（MDK） |
|
10、控制方式 |
WINXP計算機+控制軟件硬件+播放軟件及硬件 |
|
11、播放內容 |
文本文件，WORD文件，所有圖片文件（BMP／JPG／GIF／PCX．．．），所有的動畫文件（MPG ／MPEG／MPV／MPA／AVI／VCD／SWF／RM／RA／RMJ／ASF．．．）。 |
|
12、拼裝結構 |
單元模組化結構設計，屏面采用模組—顯示箱體—顯示屏組合拼裝結構，組裝方便。 |
|
13、維護方式 |
后維護 |
LED廣告車廂整體配置
|
車廂介紹 |
車廂整體鍍鋅鋼管，十年防銹處理 |
|
雙重防水設計 |
|
|
發電機排風口專利設計，夏天節能降溫 |
|
|
LED全彩屏，防震加固，2年全免費維修 |
|
|
加裝氣彈簧1支、百葉窗、內藏門鎖。通風口。 |
|
|
車廂結構 |
車體外觀底部3層防銹底漆。 車體右側雙通風口設計。 車廂后門為上翻式門板，采用氣彈簧助力，加裝內藏門鎖。 車廂后幅配置散熱的百葉窗。 車廂內部配置一臺排氣扇。 車廂下方加裝美觀大包圍，前后護板。 操作臺安裝在駕駛室，操控方便。 電源為220V，配電源快速接頭，30米的電源線和繞線盤。 車廂內飾與地板為防水木地板。
|
|
供發電系統 |
發電機，常用電220V切換方便，空氣開關，電源總開關. 配220V電壓， |
重汽豪沃LED廣告車正規手續 免去你的后顧之憂
大廠家超低價格是您快速回收成本的保障
注明：1，以上報價有效時間為2個月之內。
2，制造時間為一般為10個工作日。（特殊情況除外，根據當時訂單量訂時間）
3，以上價格不含送車費。如訂車之后需要送車服務�？梢蕴崆白稍�！
