廠家直銷：183 7224 9777盧經理。湖北程力公司十周年特慶，高端新型產品洗掃車、吸塵車、清掃車等讓利回饋廣大用戶，價格一降到底

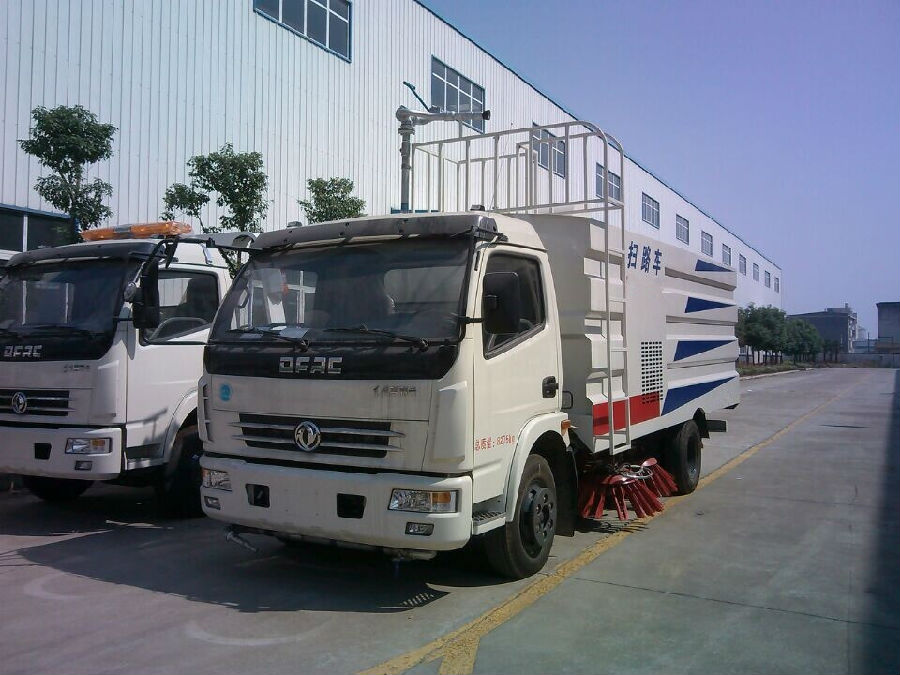

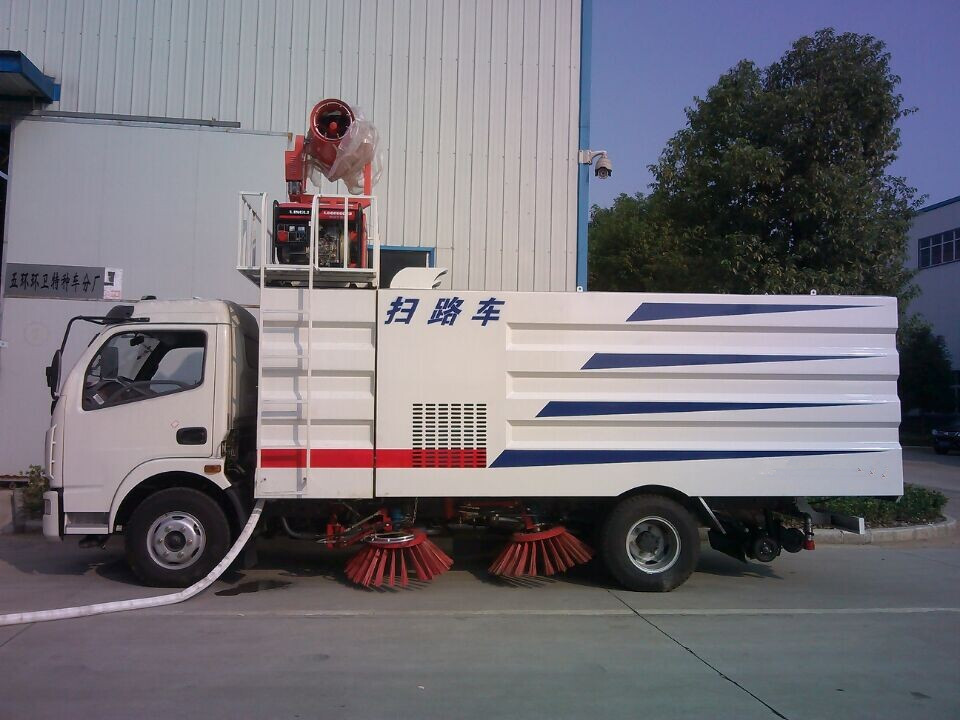

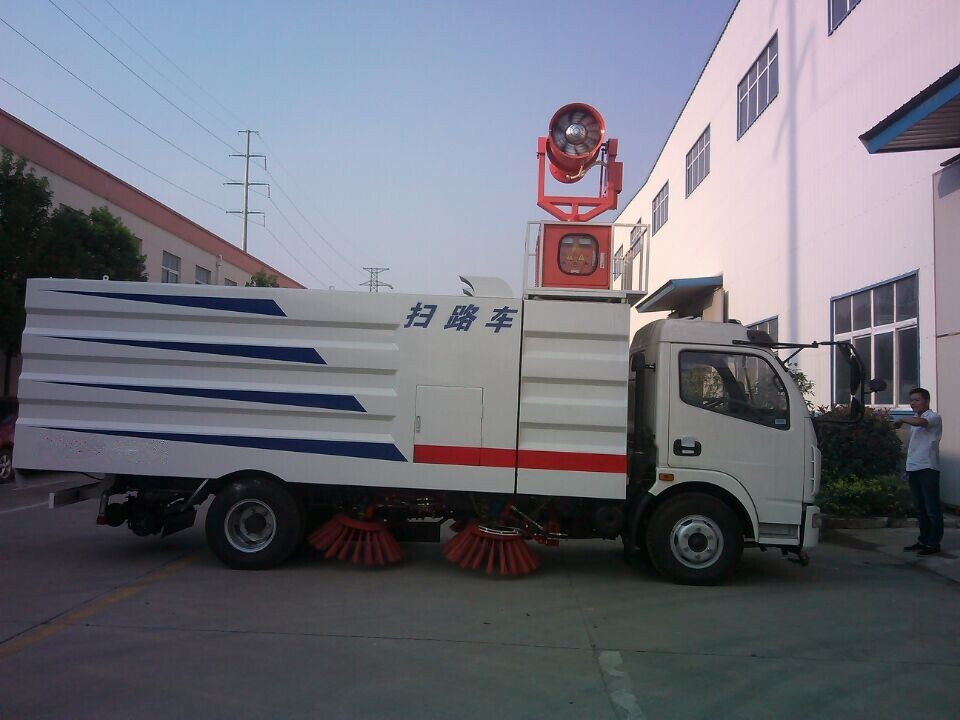

1.程力威掃路車配置：
|
湖北程力東風5噸清掃車垃圾箱容積3.5立方，清水箱容積1立方，采用江鈴公司77.5馬力副發動機性能更強勁，東風福瑞卡5噸清掃車底盤配備朝柴95馬力發動機，帶方向助力汽剎，東風5噸清掃車掃盤采用電機帶動，掃盤帶防避讓功能，能更有效的達到清掃效果，和保護掃盤的耐用。 |
|||
|
車輛型號 |
東風5噸清掃車 |
||
|
外形尺寸 |
5970×2000×2380 |
總質量(Kg) |
6495 |
|
貨廂尺寸 |
×× |
額定載質量(Kg) |
1500,1435 |
|
接近/離去角 |
19/12 |
整備質量(Kg) |
4865 |
|
前懸/后懸 |
1032/1638 |
最高車速(km/h) |
90 |
|
車輛識別代碼 |
LGDCM81G××××××××× |
||
|
底盤型號 |
EQ1060TJ20D3 |
||
|
發動機型號 |
發動機生產企業 |
排量 ml |
功率 |
|
|
常柴95馬力 |
|
|
|
燃料種類 |
柴油 |
排放標準 |
GB3847-2005,GB17691-2005國Ⅲ |
|
軸數 |
2 |
輪胎數 |
6 |
|
軸距 |
3300 |
輪胎規格 |
7.00-16,6.50-16,7.00R16,6.50R16 |
|
軸荷 |
2250/4245 |
前輪距 |
1506 |
|
鋼板彈簧片數 |
8/9+5,6/8+4 |
后輪距 |
1466 |
|
項 目 |
參 數 |
||
|
副發動機型號 |
JX493G |
||
|
副發動機功率 |
57 kW 77.5馬力 |
||
|
最大總質量 |
6500 kg |
||
|
最高車速 |
≥95km/h |
||
|
清掃寬度 |
≥2.8-3 m |
||
|
清水箱容積 |
0.8-1m3 |
||
|
垃圾箱容積 |
3-3.5 m3 |
||
|
作業速度 |
3～15km/h |
||
|
最大作業能力 |
45000 m2/h |
||
|
最大吸入粒度 |
100 mm |
||
|
清掃效率 |
≥99% |
||
|
性能參數： |
清掃寬度：3m-3.3m。水箱容積：1.5立方-3.5立方：垃圾箱容積4方-7.2方。 |
|
|
產品配置： |
江西五十鈴副發動機（JX493G，57KW），伊頓（美國）擺線馬達，不銹鋼水箱，漢商電磁閥組，控制開關（法國施耐德），北京風機，液壓油管（廣州天河），灑水電子水泵（上海加興水泵）液壓缸（上海潤島）。 |
|
|
掃路車簡介： |
液壓油泵采用意大利進口；電磁閥采用德國進口；液壓管路采用德國標準技術密封結構形式，關鍵控制部件采用法國施耐德技術原件，使用壽命長，穩定可靠，故障率低；液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便；掃盤有防碰撞 自動避讓功能，可根據地面泥沙嚴重程度及行車速度選擇掃盤的清掃方式；吸嘴為后置浮動式，可自動調節適應地面凹凸不平的狀況；可調節的霧狀噴灑水壓塵，在節水的同時消除二次污染。 |
|
2.程力吸塵車產品配置
| 產品商標 | 程力威牌 | 公告批次 | 257 |
| 產品名稱 | 東風福瑞卡吸塵車 | 產品型號 | CLW5070TXC4 |
| 總質量 | 7300 | 罐體容積 | |
| 額定載質量 | 2255,2320 | 外形尺寸 | 5970X2050X2480 |
| 整備質量 | 4850 | 貨廂尺寸 | XX |
| 額定載客 | 準拖掛車總質量 | ||
| 駕駛室準乘人數 | 3,2 | 載質量利用系數 | |
| 接近角/離去角 | 19/13 | 前懸/后懸 | 1032/1638 |
| 軸數 | 2 | 軸距 | 3300 |
| 軸荷 | 2920/4380 | 最高車速 | 95 |
| 其它 | 東風福瑞卡吸塵車額定載質量2255對應準乘3人;額定載質量2320對應準乘2人。選裝車頂流箱;后部選裝LED屏,防護材料:Q235A碳鋼,連接方式:左右側面防護豁免,后下部防護采用焊接連接,后部防護斷面尺寸:100×50×5,后部防護離地高度:380,隨底盤選裝駕駛室。 | ||
| 企業名稱： | 東風汽車股份有限公司 | ||
| 底盤型號： | DFA1070SJ35D6 | 底盤類別： | 二類 |
| 產品名稱： | 載貨汽車底盤 | 產品商標： | 東風牌 |
| 郵編： | 441004 | 目錄序號： | 3 |
| 規格： | 長：5845 寬：1900 高：2220 | ||
| 燃油類型： | 柴油 | 依據標準： | GB3847-2005,GB17691-2005國Ⅳ |
| 轉向形式： | 方向盤 | ||
| 軸數： | 2 | 軸距： | 3300 |
| 彈簧片數： | 8/9+5,6/8+4 | 輪胎數： | 6 |
| 輪胎規格： | 7.00-16 14PR,7.00R16 14PR | 輪距： | 前輪距 1506,1404 后輪距 1466,1458 |
| 總質量： | 7300 | ||
| 整備質量： | 2430 | 掛車質量： | |
| 半掛鞍座： | 前排乘客： | 2,3 | |
| 接近離去角： | 19/16 | 前懸后懸： | 1032/1513 |
| 最高車速： | 95,80 | ||
| 發動機型號 | 發動機生產企業 | 排量(ML) | 功率(ML) |
| 4B28BTCI YN33CRD2 CY4102-CE4F YC4FA90-40 D28D10-4DA | 東風朝陽柴油機有限責任公司 | 2834 | 70 |
| 識別代碼： | LGDCN81G××××××××× | ||
東風福瑞卡吸塵車采用純吸式氣流干式作業,是針對城市環衛,港口碼頭,高速公路,煤礦水泥廠,金屬冶煉行業等特殊環境而專業生產的產品,獲得良好的清掃效果,受到廣大用戶的一致好評,是城市環衛,港口碼頭,高速公路,煤礦水泥廠,金屬冶煉等行業道路清掃保潔的首選產品，該型號產品清掃寬度2.4米-2.8米,收集箱容積5立方,帶有輔助吸管（6-10m自選）一根和卸料時高效噴淋降塵裝置,中置吸塵盤從幾十微米的灰塵到礦石粉.大顆粒拋灑物.石子.磚塊.樹葉都能做到有效清除,輔助吸管作業直徑達到10米,可用于綠化帶內和其他人工不能進去的死角區域抽吸垃圾,清掃過程中絕無一次,二次揚塵問題,清掃率高達99%以上,徹底解決上述地區.細灰.粉塵.較大顆粒物無法清掃的問題。
純吸式吸塵車同類產品競爭優勢：
1、結構簡單：沒有液壓馬達旋轉機構、沒有掃刷和滾刷等調節機構。
2、操縱便捷：只需要通過駕駛室內的控制面板就可方便的操作副發動機啟動和熄火、風機轉速升降、吸塵口升降、后門開關、箱體升降，灑水開關。
3、無二次揚塵（針對粉塵大）：純吸式作業方式，無反吹，采用獨特的、先進的、具有專利的高效過濾系統，只進不出。
4、使用成本低：沒有掃刷頻繁更換，只有少量的橡膠易損件。每年的維護費用較低。和人工清掃相比，每年可省24萬元人民幣；。和傳統掃路車相比，每年節省12萬元人民幣。
5、除塵效果好：收集入箱體的垃圾經過多次集塵，通過重力塵降、慣性除塵等多階段可以實現顆粒和粉塵的分離，真正實現吸得起留得住。另外，采用具有自主研發專利的干式除塵清灰機構，可實現自動在線和離現清灰，清灰效果好，無需人員參與（適用于灰塵比重大的地區）。
6、應候性強：配有紅外線攝像探頭，持續時間長，不管白天夜晚，刮風下雨還是寒冷的冬季也能照常使用，體現了全天候，全天作業的設計理念。
7、提高清掃效率，降低清掃成本：一臺吸塵車相當于30余名清潔工人的勞動效率，節約了聘用清潔工的成本以及人員的管理成本，同時也節省購置清潔用具的成本。
純吸式吸塵車詳細配置
冷暖空調，東風小霸王底盤，液壓方向助力，消防管/人工輔助吸管，后倒車紅外線夜視攝像頭，全自動脈沖清灰裝置，行車和駐車自動除塵裝置，全自動觸摸屏顯示器，進口夜光反光膜，垃圾箱卸料高效噴淋降塵系統，吸塵發動機采用德國無極變速技術自動離合器技術，隨車配送220V空氣壓縮機一臺。
采用負壓純吸原理，徹底解決二次揚塵污染，讓清掃車不再是“揚塵車”。
采用以吸代掃方式，節省更換掃刷的費用和時間，讓清掃車不再是“錢老虎”。
采用氣流分選方法，無水箱和噴水壓塵，不用擔心冰凍，讓清掃車不再是“冬眠貓”。
采用自清式過濾技術及再生材料，濾料維護輕而易舉，讓清掃車不再是“灰難擋“。
|
產品名稱 |
洗掃車 |
產品型號 |
HCQ5160TXSBX5型洗掃車 |
|
總質量(Kg) |
16000 |
罐體容積(m3) |
|
|
額定載質量(Kg) |
4500 |
外形尺寸 |
8650,8350,8150×2500×3000 |
|
整備質量(Kg) |
11305 |
貨廂尺寸 |
×× |
|
額定載客(人) |
|
準拖掛車總質量(Kg) |
|
|
駕駛室準乘人數(人) |
3 |
載質量利用系數 |
|
|
接近角/離去角(°) |
20/13 |
前懸/后懸 |
1430/2220 |
|
軸數 |
2 |
軸距 |
5000,4700,4500 |
|
軸荷(Kg) |
6000/10000 |
最高車速(Km/h) |
90 |
|
其它 |
隨底盤選裝駕駛室前臉擾流罩,側面防護裝置為專用裝置,后防護為裙板結構,裙板下緣離地高380mm.總長/前懸/軸距/后懸對應關系為:8650/1430/5000/2220,8350/1430/4700/2220,8150/1430/4500/2220. |
||
|
【底盤技術參數】 洗掃車廠家直銷：姚先生13329885001 |
|||
|
底盤型號 |
DFL1160BX5 |
底盤名稱 |
載貨汽車底盤 |
|
商標名稱 |
東風牌 |
生產企業 |
東風汽車有限公司 |
|
外形尺寸 |
8790,8290,7790,7190×2370,2460×2760,2840 |
輪胎數 |
6 |
|
接近角/離去角(°) |
20/13 |
輪胎規格 |
10.00-20,10.00R20,9.00-20,9.00R20,275/80R22.5 16PR |
|
鋼板彈簧片數 |
8/10+8,7/9+6 |
前輪距 |
1880 |
|
燃料種類 |
柴油 |
后輪距 |
1860,1800 |
|
排放標準 |
GB3847-2005,GB17691-2005(國Ⅳ) |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
ISDe210 40 ISDe180 40 ISDe185 40 EQH180-40 ISB180 40 ISB210 40 |
東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 東風汽車有限公司 東風康明斯發動機有限公司 東風康明斯發動機有限公司 |
6700 4500 6700 4752 5900 5900 |
155 132 136 132 132 155 |
1、 概述（4700軸距） 洗掃車廠家直銷：183 7224 9777盧經理
洗掃車采用東風天錦DFL1160BX5型國Ⅳ二類汽車底盤改裝，加裝副發動機、風機、高壓水泵、清水箱、垃圾箱、左右立掃、帶噴水桿的寬吸嘴、低壓沖洗系統、掃盤降塵系統、液壓系統、專用裝置電控系統和副車架等改裝而成。副發動機驅動風機和高壓水泵，副發動采用東風康明期4缸柴油發動機。風機用8.0高壓離心風機,效率高、風量大，最高風量達23500m3/h。高壓水泵采用同際知名T7012IR 型柱塞柱，流量合適，壓力高，允許最高壓力達10MPa，清水箱充分利用了車載空間，容積大，容積達9m3。垃圾箱采用單層不銹鋼結構，傾翻卸料，帶高壓位自潔裝置。自潔裝置可在垃圾箱卸料時幫助卸料，清洗垃圾箱內部。左右立掃為單掃盤，減少了掃刷數量和掃刷消耗量，能降低使用成本。左右立掃分開控制，可實現左掃、右掃和全掃等不同作業模式。寬吸嘴的吸口寬度達到2418mm，確保作業總寬度大于3.5mm。4個高度可調的吸嘴輪，能方面調整和保證吸嘴與路面間的合理間隙。吸嘴內高有噴水桿，盡可能多地將高壓洗滌噴嘴布置在吸嘴內部，不但清洗效果好，還能最大限度減少高壓水氣流沖起污物產生的二次污染。左右噴水桿安裝在吸嘴上，隨吸嘴升降，結構簡單緊湊，保證噴水桿的離地高度固定不變，達到最佳清洗效果。開式液壓系統驅動左右立掃升降、左右掃肋旋轉、吸嘴升降、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。底盤變速箱側取力器驅動低壓水泵，實現灑水車的低壓沖洗功能。一鍵式作業起動和停機操作。洗掃車廠家直銷：15826788208
HCQ5160TXSBX5型洗掃車具有路面清洗、路面清掃、路緣清洗、路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有
“全洗掃”、“左洗掃”、 “右洗掃”、 “全掃”、 “左掃”、 “右掃”6種作業模式可選擇。選擇“全洗掃”模式清洗廣場和路面，清洗效率高效果好，洗凈率達90%以上。選擇“左洗掃”或“右洗掃”模式清洗路面和路緣、洗刷路緣石立面。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵駷⑺囈粯訉�(duì)路面進行低壓沖洗作業。洗掃車廠家直銷：183 7224 9777盧經理
HCQ5160TXSBX5型洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、遂道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。洗掃車廠家直銷：18372249777盧經理
1.1 性能與結構參數
表1整車性能與結構參數表
|
項目 |
單位 |
HCQ5160TXSBX5 |
|
||||
|
作 業 性 能 |
洗 掃 作 業 |
最大洗掃寬度（含路緣清洗寬度） |
m |
4．1 |
|||
|
路面洗掃寬度（不含路緣清洗寬度） |
m |
3．5 |
|||||
|
洗掃速度 |
Km/h |
3∽10 |
|||||
|
清洗水額定壓力 |
MPa |
10 |
|||||
|
清洗水額定流量 |
L/min |
122 |
|||||
|
清 掃 作 業 |
清掃寬度 |
m |
3．5 |
||||
|
清掃速度 |
Km/h |
3∽15 |
|||||
|
保潔速度 |
Km/h |
3∽20 |
|||||
|
最大清掃能力 |
M2/h |
70000 |
|||||
|
卸料角 |
° |
≥48 |
|||||
|
低壓沖洗寬度 |
m |
24 |
|||||
|
清水箱總?cè)莘e |
L |
9000 |
|||||
|
垃圾箱總?cè)莘e |
L |
7000 |
|||||
|
行駛性能 |
最高車速（滿載） |
km/h |
90 |
||||
|
最大爬坡角 |
° |
30 |
|||||
|
制動距離（滿載30Km/h） |
m |
≤10 |
|||||
|
最小轉彎直徑 |
m |
19 |
|||||
|
燃油消耗量 |
限定工況百公里燃油消耗量 |
L/100km |
18 |
|
|||
|
全洗掃作業 作業速度 7km/h （2檔怠速） |
副發動機轉速2000r/min |
L/h |
13．7 |
|
|||
|
L/10000m2 |
5．64 |
|
|||||
|
副發動機轉速1700r/min |
L/h |
8．9 |
|
||||
|
L/10000m2 |
3．76 |
|
|||||
|
全掃作業 作業速度 7km/h （2檔怠速） |
副發轉速2000r/min |
L/h |
11．1 |
|
|||
|
L/10000m2 |
4．59 |
|
|||||
|
副發轉速1700r/min |
L/h |
7．2 |
|
||||
|
L/10000m2 |
3．12 |
|
|||||
|
質量參數 |
整車整備質量 |
Kg |
11305 |
||||
|
最大總質量 |
kg |
16000 |
|||||
|
結構尺寸 |
外形尺寸（長X寬X高） |
mm |
8150X2500X3000 |
||||
|
軸距 |
mm |
4700 |
|||||
|
輪距 |
前輪 |
mm |
|
||||
|
后輪 |
mm |
|
|||||
|
接近角 |
° |
|
|||||
|
離去角 |
° |
17．5 |
|||||
|
最小離地間隙 |
mm |
275 |
|||||
1．2 部件型式與參數
表2主要部件型式與參數
|
項目 |
HCQ5160TXSBX5 |
|
||
|
汽 車 底 盤 |
底盤型號、類別、生產企業 |
DFL1160BX5 |
|
|
|
發動機型號、生產企業 |
東風康明斯ISDE185 40（國Ⅳ） |
|
||
|
發動機額定功率 |
136kw/2500r/min |
|
||
|
變速箱型號 |
DF6S900 |
|||
|
變速箱速比 |
1：6.938/2:3.996/3:2.320/4:1.493/5:1.000/6:0.814/R:6.188 |
|||
|
驅動軸 |
單級雙曲線齒輪主主減速器 速比i=5.143 |
|
||
|
輪胎 |
前輪 |
9.00-20(9.00R20) |
||
|
后輪 |
9.00-20(9.00R20) |
|||
|
燃油種類 |
滿足第四階段排放要求的柴油，根據氣溫選用合適的柴油牌號 |
|
||
|
副 發 動 機 |
標準配置 |
型號、生產企業 |
EQB170 東風康明斯發動機有限公司 |
|
|
功率 |
125kw/2500r/min |
|
||
|
選裝配置 |
型號、生產企業 |
EQB140-20 東風康明斯發動機有限公司 |
|
|
|
功率 |
118Kw/2500r/min |
|||
|
離合器 |
汽車離合器，氣動驅動，電氣自動控制 |
|||
|
散熱器 |
有效尺寸783*714*70 |
|||
|
風 機 |
型式 |
專用高壓離心風機 型號No7.1#C，最大風量23500M3/h |
||
|
額定轉速 |
2400r/min |
|||
|
傳動型式 |
窄V帶傳動（型號15N-2690，5根） |
|||
|
液 壓 系 統 |
型式 |
開式，電液控制集中操縱 |
||
|
主要元件 |
齒輪泵/1件、手壓泵/1件、 擺線馬達/2件、液壓缸 集成塊等 |
|||
|
溢流壓力 |
15MPa |
|||
|
液壓油容量 |
60L |
|||
|
電 氣 系 統 |
控制方式 |
PLC控制+手動控制、機電液互鎖等 |
||
|
底盤車系統電壓 |
24V |
|||
|
工作裝置系統電壓 |
24V |
|||
|
蓄電池型號 |
12V-140A.H(2只串聯) |
|||
|
高 壓 清 洗 系 統 |
高壓水泵 |
型式 |
柱塞泵 |
|
|
型號 |
T7012IR |
|||
|
額定壓力 |
10MPa |
|||
|
系統使用壓力 |
10MPa |
|||
|
額定流量 |
122L/min |
|||
|
額定轉速 |
1000r/min |
|||
|
傳動型式 |
窄V帶傳動（型號15N-1900，3根） |
|||
|
水閥及控制 |
水閥型式 |
高壓不銹鋼球閥，10MPa |
||
|
控制方式 |
氣缸驅動，電氣控制 |
|||
|
噴水桿噴嘴型式 |
高壓洗滌型 |
|||
續表1主要部件型式與參數
|
項目 |
HCQ5160TXSBX5 |
洗掃車廠家直銷：姚先生13329885001 |
||
|
低壓沖洗系統 |
低壓水泵 |
型號 |
DH140 |
|
|
流量 |
60m3/h |
|||
|
揚程 |
90m |
|||
|
沖洗寬度 |
24m |
|||
|
掃盤降塵系統 |
電動水泵，灑水噴嘴。與高壓清洗系統共水濾、水箱等 |
|||
|
清 掃 系 統 |
型式 |
在底盤前后軸之間，車架兩側對稱位置各布置一個可升降、可外伸的立掃掃盤，掃盤旋轉由液壓馬達驅動，轉速可調。 |
||
|
掃刷直徑 |
φ900mm |
|||
|
掃盤速度 |
每分鐘600轉 |
|||
|
掃盤傾角調整 |
前傾：4°-6°；外傾2°-4° |
|||
|
吸 嘴 |
型式 |
雙吸口寬吸嘴，內置帶高壓噴嘴的長排噴桿（噴嘴數量13），吸嘴體與路面隨動。液壓驅動電氣自動控制吸嘴升降，彈簧浮動懸掛。 |
||
|
吸管直徑 |
2Xφ180mm兩根。 |
|||
|
工作時剛性部分離地間隙 |
5-10mm |
|||
|
左右噴桿 |
噴桿擺動 |
氣缸驅動，電氣自動控制，擺動角78° |
||
|
噴桿離地高度 |
隨吸嘴借吸嘴輪與路面隨動，離地高度280mm |
|||
|
噴嘴總數量 |
8只，每側4只 |
|||
