YQS系列井用潛水異步電動機的應用
YQS系列井用潛水異步電動機是深井提水的主要動力，它是濕式充水密封系列潛水電動機。該系列電動機組為上泵下機，機泵內通過套筒式聯軸器、外用法蘭及螺栓緊固為一體的潛水電機電泵機組。
1、YQS系列潛水電機的結構特點
YQS系列潛水電機的額定電源電壓有380V和660V（允許偏差±5%）兩種。額定頻率為50HZ。該系列電機整體細而長，由轉子、定子、上下導軸承、止推軸承、底座及動靜密封裝置構成，外形為圓柱體。電機內住滿潔凈的清水，用于冷卻電機和潤滑軸承，下端設有調壓器自動調節電機內的壓力變化，為了防止水中泥沙進入電機在電機上部裝有甩沙器及正反裝配骨架油封：電機的軸承采用水潤滑，結構簡單，使用可靠，電機定子繞組采用聚乙烯絕緣尼龍護套耐水電磁線：電機內裝有止推和防止上串軸承，承受向下的軸向力及向上的軸向力。該電機與QJ系列電泵配套使用，機、泵倆軸內部采用聯軸器連接，外部采用法蘭盤連接。
2、機組安裝使用要點及常見故障處理
（1）下井前的檢查。不論是新機組還是提井維修的舊機組，為保證潛水電機正常運轉，做到一次下井成功，下井前必須對機泵認真檢查。尤其要核對電機的額定電壓頻率是否與電源的電壓、頻率一致，電機及電泵安裝尺寸是否一致：檢查電機各零部件是否完好。緊固件有無松動，機槍無滲水，電纜接頭處包扎是否密貼；用500V兆歐表測量電機繞組引出線，機殼及相同的絕緣電阻應大于150M否則不得下井。

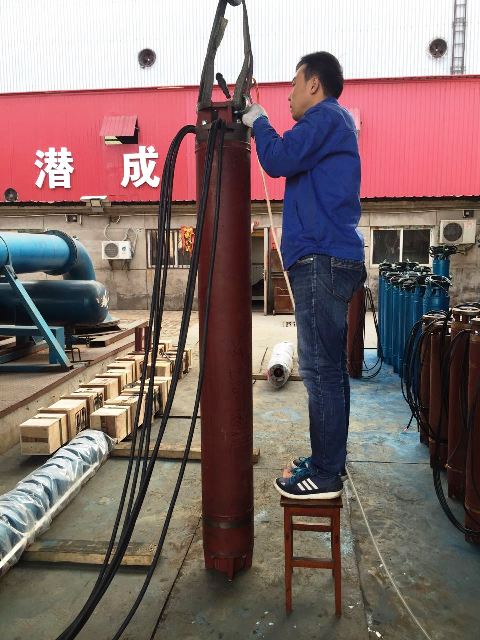

（2）機組下井及試運轉與運行。下井前再一次測量電機及電纜的絕緣電阻必須到達規定值。機組下井后固定牢靠，安裝完畢后進行試運轉。容量較大的通常采用減壓啟動。接好電源試運轉向，瞬時點運轉不得超過1S，轉向與標牌規定方向一致。否則應調換電源任意兩項接頭。電泵啟動前，先關閉閘閥，啟動后。在慢慢打開閘閥，調整到電流表的指示值不大于額定值為止。電機啟動運轉時，應有專人監督和觀察水位變動，保證電機在工況點運行，待井水工況確定后改為每班派人檢查，切做運行記錄。
（3）電機的維護保養，下井運行的機組要定期運行檢修和檢查，一般運行半年應吊起進行預防性檢查，清洗和按計劃更換電機內部易損件，當機組要停運時，電機應放凈電泵內積水，將電纜線包扎捆好，機組及管道表面涂漆涂油防曬：存放在無腐蝕性物質，溫度在2-50℃的房內，冬季應特別注意，防止鑄鐵零件凍裂。
