ARM核心板，三星S5P4418核心板
ARM核心板，三星S5P4418核心板 價格：1  元(人民幣) 產地：深圳
最少起訂量：1件 發貨地：深圳
上架時間：2017-08-29 15:44:20 瀏覽量：185
深圳葡萄雨技術有限公司
經營模式：生產加工 公司類型：私營獨資企業
所屬行業：IT/電子產品成套件 主要客戶：三星
  在線咨詢 跟我QQ洽談

聯系方式

聯系人:何先生 (先生) 手機:18829905418
電話: 傳真:
郵箱:3272239050@qq.com 地址:深圳寶安西鄉華豐經濟總部大廈

詳細介紹

核心板參數

結構參數
  • 外觀：郵票孔方式
  • 核心板尺寸：52mm*52mm*3mm    ［業界最。
  • 引腳間距：1.1mm
  • 引腳焊盤尺寸：1.3mm*0.7mm
  • 引腳數量：184 PIN，滿足用戶各類擴展需求    ［引出腳最多］
  • 工藝：采用 8 層沉金工藝設計，PCB臺資大廠制作    ［獨家支持］
系統配置
  • CPU：S5P4418，四核Cortex-A9，主頻為1.4GHz，被認為是近幾年最有前途的 ARM處理器
  • 內存：使用單通道 DDR3 設計，標配 1GB，可定制 2GB    ［標配 1GB，可定制 2GB］
  • 存儲： 4GB/8GB/16GB/32GB emmc 可選，標配 8GB    ［標配 8GB，可定制 4GB/16GB］
  • 電源IC：使用 AXP228，支持動態調頻，庫侖計等    ［獨家支持］
  • 以太網：使用 RTL8211E 千兆以太網 PHY     ［獨家支持］
接口參數
  • LCD 接口：同時支持 TFT、LVDS、MIPI 接口輸出     ［獨家支持］
  • Touch 接口：電容觸摸，電阻觸摸
  • 音頻接口：AC97/IIS 接口，支持錄放音
  • SD 卡接口：2 路 SDIO 輸出通道
  • emmc 接口：板載 emmc 接口，管腳不另外引出
  • 以太網接口：支持千兆以太網
  • USB HOST 接口：一路 HOST2.0，一路 HSIC    ［支持］
  • USB OTG 接口：一路 OTG2.0
  • UART 接口：支持5路串口，引出3路，支持帶流控串口
  • PWM 接口：4 路 PWM 輸出
  • IIC 接口：IIC 接口：3 路 IIC 輸出
  • SPI 接口：1 路 SPI 輸出
  • ADC 接口：支持8路；引出3路 ADC
  • Camera 接口：1 路 BT656/BT601，1 路 MIPI CSI    ［獨家支持］
  • HDMI 接口：高清音視頻輸出接口，音視頻同步輸出     ［獨家支持］
  • VGA 接口：使用 LCD 輸出接口擴展
  • 啟動配置接口：無需啟動配置，核心板自動適配
電氣特性
  • 輸入電壓：3.7~5.5V(推薦使用 5V 輸入)
  • 輸出電壓：3.3V/4.2V(可用于底板供電及電池充電)
  • 儲存溫度：-20~80度     ［獨家支持］
  • 工作溫度：-20~80 度
其它
應用范圍
  • 家居控制平臺、智能家居平臺、健身器械操作平臺、美容器械操作平臺、醫療器械操作平臺
  • 智能儀表、儀器、觸摸屏控制器
  • 導航設備、車載DVD；智能廣告控制終端
  • 排隊系統、廣告機
  • 樓宇對機、分機以及管理機等


核心板外觀

核心板正面圖
  • 核心板正面圖
核心板拼板圖
  • 核心板拼板圖


引腳定義

引腳定義01
引腳編號
信號名稱
說明
1
VCC3P3_SYS
2
MCU_BACKLIGHT_PWM
3
MCU_TOUCH_INT
4
MCU_NRESETOUT
5
MCU_VG_EN
6
MCU_SDA_2
7
MCU_SCL_2
8
MCU_SDA_1
9
MCU_SCL_1
10
USBHSIC_DATA
11
USBHSIC_STROBE
12
MCU_USB_HOST_D-
13
MCU_USB_HOST_D+
14
MCU_OTG_PWRON
15
MCU_USB-
16
MCU_USB+
17
DC5V_OTG
18
MCU_USB_ID
19
LCD_R0
20
LCD_R1
21
LCD_R2
22
LCD_R3
23
LCD_R4
24

LCD_R5

25
LCD_R6
26
LCD_R7
27
LCD_G0
28
LCD_G1
29
LCD_G2
30
LCD_G3
31
LCD_G4
32
LCD_G5
33
LCD_G6
34
LCD_G7
35
LCD_B0
36
LCD_B1
37
LCD_B2
38
LCD_B3
39
LCD_B4
40
LCD_B5
41
LCD_B6
42
LCD_B7
43
LCD_DE
44
LCD_HSYNC
45
LCD_VSYNC
46
LCD_CLK
47
VCC1P0_CORE_DC
48
VCC1P0_CORE_DC
49
VBAT
50
VBAT
51
GND
52
GND
53
VBAT_SYS
54
VBAT_SYS
55
DCIN
56
DCIN
57
MCU_PWREN_SYS
58
DLDO3
59
DLDO2
60
ELDO3
61
GMAC_RXCLK
62
GMAC_TXCLK
63
GMAC_RXD0
64
GMAC_RXD1
65
GMAC_RXD2
66
GMAC_RXD3
67
GMAC_RXDV
68
GMAC_MDC
69
PHY_RST
70
GMAC_MDIO
71
PHY_INT
72
GMAC_TXD3
73
GMAC_TXD2
74
GMAC_TXD1
75
GMAC_TXD0
76
GMAC_TXEN
77
GMAC_TXER
78
MCU_SCL_0
79
MCU_SDA_0
80
MCU_HDMI_CEC
81
MCU_HDMI_HPD
82
MCU_HDMI_TXCN
83
MCU_HDMI_TXCP
84
MCU_HDMI_TX0N
85
MCU_HDMI_TX0P
86
MCU_HDMI_TX1N
87
MCU_HDMI_TX1P
88
MCU_HDMI_TX2N
89
MCU_HDMI_TX2P
90
GND
91
MCU_LVDS_CLKM
92
MCU_LVDS_CLKP
引腳定義02
引腳
名稱
說明
93
MCU_LVDS_Y3M
94
MCU_LVDS_Y3P
95
MCU_LVDS_Y2M
96
MCU_LVDS_Y2P
97
MCU_LVDS_Y1M
98
MCU_LVDS_Y1P
99
MCU_LVDS_Y0M
100
MCU_LVDS_Y0P
101
GND
102
MIPIDSI_DP3
103
MIPIDSI_DN3
104
MIPIDSI_DP2
105
MIPIDSI_DN2
106
MIPIDSI_DP1
107
MIPIDSI_DN1
108
MIPIDSI_DP0
109
MIPIDSI_DN0
110
MIPIDSI_DPCLK
111
MIPIDSI_DNCLK
112
MIPIDSI_DN3
113
MIPIDSI_DP3
114
MIPIDSI_DN2
115
MIPIDSI_DP2
116
MIPIDSI_DN1
117
MIPIDSI_DP1
118
MIPIDSI_DN0
119
MIPIDSI_DP0
120
MIPIDSI_DNCLK
121
MIPIDSI_DPCLK
122
MCU_I2S_MCLK
123
MCU_I2S_BCK
124
MCU_I2S_SDIN
125
MCU_I2S_SDOUT
126
MCU_I2S_LRCK
127
MCU_HP_DET
128
CAM_H
129
CAM_V
130
CAM_CLK
131
CAM_D0
132
CAM_D1
133
CAM_D2
134
CAM_D3
135
CAM_D4
136
CAM_D5
137
CAM_D6
138
CAM_D7
139
CAM_PD
140
CAM_RST
141
CAM_PN
142
MCU_CAM1_MCLK
143
UARTRXD3
144
UARTTXD3
145
UARTRXD2
146
UARTTXD2
147
UARTRXD1
148
UARTTXD1
149
UARTRXD0
150
UARTTXD0
151
MCU_SPITXD0
152
MCU_SPIFRM0
153
MCU_SPICLK0
154
MCU_SPIRXD0
155
MCU_SPI_WP
156
MCU_KEY_VOLDN
157
MCU_KEY_VOLUP
158
MCU_SEN0_INT
159
MCU_NRSETIN
160
MCU_PWRKEY
161
ADC0
162
GPIOC7
163
GPIOB8
164
GPIOB9
165
GPIOC11
166
GPIOA28
167
PWM2
168
IR
169
VCC1P8_RTC
170
MCU_SD1_CD
171
MCU_SD1_CLK
172
MCU_SD1_CMD
173
MCU_SD1_D0
174
MCU_SD1_D1
175
MCU_SD1_D2
176
MCU_SD1_D3
177
MCU_SD0_CD
178
MCU_SD0_D3
179
MCU_SD0_D2
180
MCU_SD0_D1
181
MCU_SD0_D0
182
MCU_SD0_CMD
183
MCU_SD0_CLK
184
GND




核心板引腳定義03

引腳定義

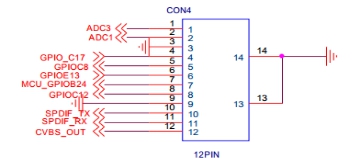

  • 擴展IO，核心板原理圖中以下部分：9個可用IO。（CVBS_OUT在G4418上沒有，G6818核心板上有引出）
  • 引腳定義

S5P4418相關產品

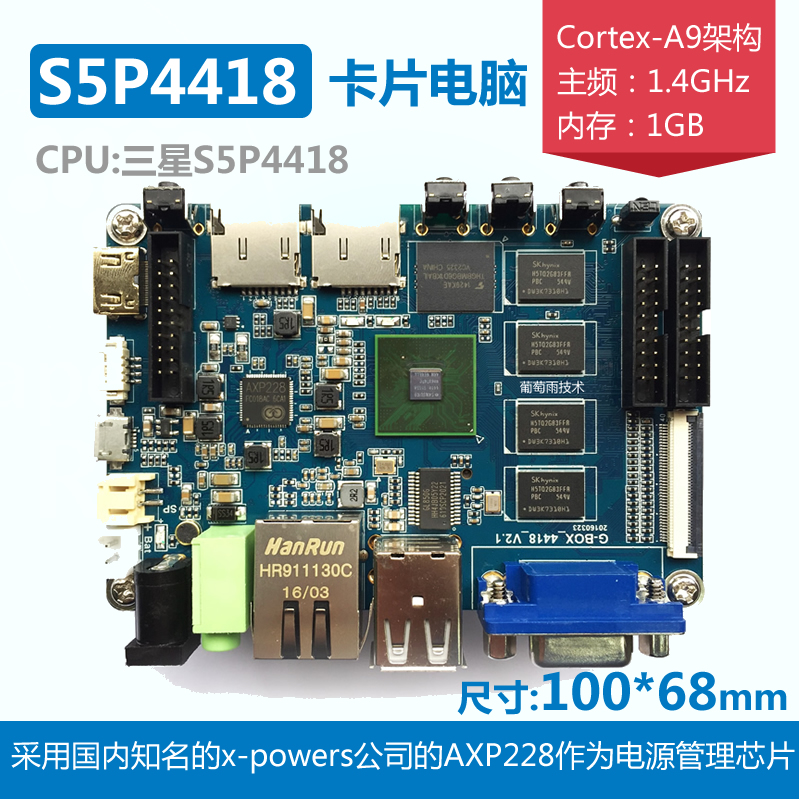

  • 【S5P4418卡片電腦】三星S5P4418卡片電腦資料|原理圖|價格_葡萄雨技術
