粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

H65黃銅帶性能介于H68和H62之間,價格比H68便宜,也有較高的強度和塑性，能良好地承受冷、熱壓力加工，有腐蝕破裂傾向。
中文名H65黃銅帶 材料名稱H65黃銅帶拉伸料 標(biāo) 準GB/T 5231-2001 牌 號H65 （C2680） 主要用于生產(chǎn)電器元件、燈頭、電池帽
黃銅帶 、鈕扣、密封件、接插件，主要用作導(dǎo)電、導(dǎo)熱、耐蝕器材。如電氣元器件、開關(guān)、墊圈、墊片、電真空器件、散熱器等。含鋅在36～42%之間的黃銅合金由和固溶體組成，其中最常用的是含鋅40%的六四黃銅。由于具有較好的延展性、沖壓、電鍍、耐腐蝕性，多應(yīng)用于各種復(fù)雜冷沖、深沖五金件、散熱器、汽車連接器、端子、繼電器、鈕扣、工藝品、電池彈片等行業(yè)中。
C2680黃銅帶化學(xué)成份銅 Cu ：63.5～65 鋅 Zn：余量
鉛 Pb：≤0.03
鉛 Pb：≤0.03
硼 P：≤0.01
鐵 Fe：≤0.10
銻 Sb ：≤0.005
鉍 Bi：≤0.002
注：≤0.3(雜質(zhì))
C2680黃銅帶力學(xué)性能 抗拉強度 σb (MPa)：≥29
伸長率 δ10 (%)：≥40
注 ：帶材的室溫拉伸力學(xué)性能
試樣尺寸：厚度≥0.3
C2680黃銅帶熱處理規(guī)范熱加工溫度750～830℃;退火溫度520～650℃;消除內(nèi)應(yīng)力的低溫退火溫度260～270℃。 C2680塑性優(yōu)良，強度較高，切削加工性好，焊接，耐蝕性好，熱交換器，造紙用管，機械，電子零件。
規(guī)格（mm）：規(guī)格：厚度：0.01-2.0mm，寬度：2-600mm  硬度：O、1/2H、3/4H、H、EH、SH等。

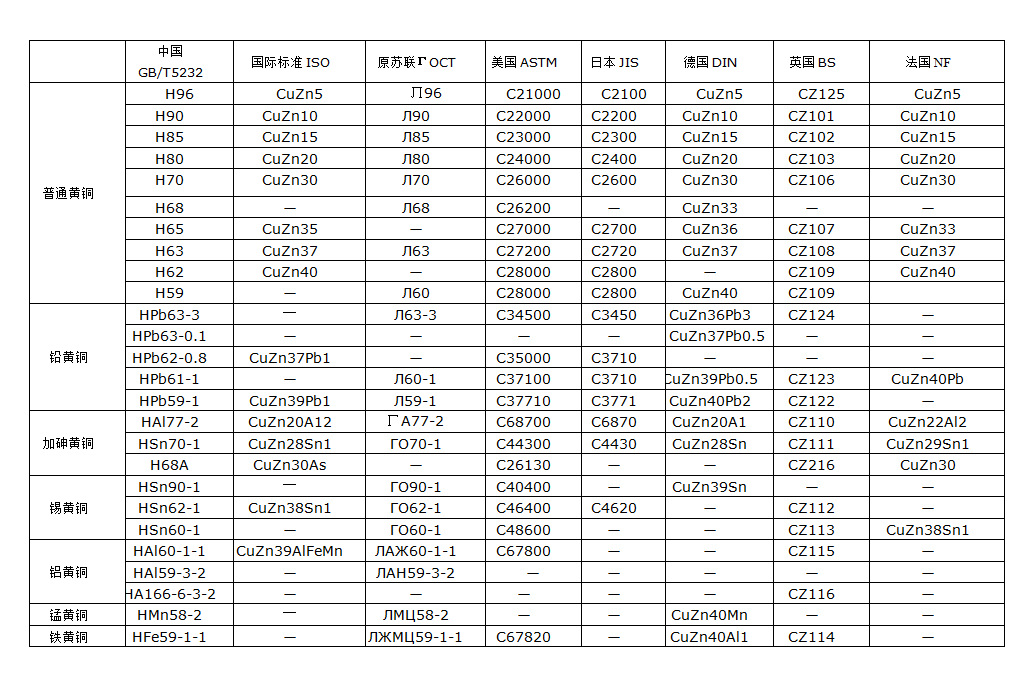

適用標(biāo)準：GB、JISH、DIN、ASTM、EN。
特長：優(yōu)良切削性能 適用于自動車床 數(shù)控車床加工的高精度零部件。

室溫組織
普通黃銅是銅鋅二元合金，其含鋅量變化范圍較大，因此其室溫組織也有很大不同。根據(jù)Cu－Zn二元狀態(tài)圖（圖6），黃銅的室溫組織有三種：含鋅量在35%以下的黃銅，室溫下的顯微組織由單相的α固溶體組成，稱為α黃銅；含鋅量在36%～46%范圍內(nèi)的黃銅，室溫下的顯微組織由（α+β）兩相組成，稱為（α+β）黃銅（兩相黃銅）；含鋅量超過46%～50%的黃銅，室溫下的顯微組織僅由β相組成，稱為β黃銅。
黃銅壓力加工性能
α單相黃銅（從H96至H65）具有良好的塑性，能承受冷熱加工，但α單相黃銅在鍛造等熱加工時易出現(xiàn)中溫脆性，其具體溫度范圍隨含Zn量不同而有所變化，一般在200～700℃之間。因此，熱加工時溫度應(yīng)高于700℃。單相α黃銅中溫脆性區(qū)產(chǎn)生的原因主要是在Cu-Zn合金系α相區(qū)內(nèi)存在著Cu3Zn和Cu9Zn兩個有序化合物，在中低溫加熱時發(fā)生有序轉(zhuǎn)變，使合金變脆；另外，合金中存在微量的鉛、鉍有害雜質(zhì)與銅形成低熔點共晶薄膜分布在晶界上，熱加工時產(chǎn)生晶間破裂。實踐表明，加入微量的鈰可以有效地消除中溫脆性。
兩相黃銅（從H63至H59），合金組織中除了具有塑性良好的α相外，還出現(xiàn)了由電子化合物CuZn為基的β固溶體。β相在高溫下具有很高的塑性，而低溫下的β′相（有序固溶體）性質(zhì)硬脆。故（α+β）黃銅應(yīng)在熱態(tài)下進行鍛造。含鋅量大于46%～50%的β黃銅因性能硬脆，不能進行壓力加工。
黃銅力學(xué)性能
黃銅中由于含鋅量不同，機械性能也不一樣，圖7是黃
黃銅 銅的機械性能隨含鋅量不同而變化的曲線。對于α黃銅，隨著含鋅量的增多，σb和δ均不斷增高。對于（α+β）黃銅，當(dāng)含鋅量增加到約為45%之前，室溫強度不斷提高。若再進一步增加含鋅量，則由于合金組織中出現(xiàn)了脆性更大的r相（以Cu5Zn8化合物為基的固溶體），強度急劇降低。（α+β）黃銅的室溫塑性則始終隨含鋅量的增加而降低。所以含鋅量超過45%的銅鋅合金無實用價值。
普通黃銅的用途極為廣泛如水箱帶、供排水管、獎?wù)�、波紋管、蛇形管、冷凝管及各種形狀復(fù)雜的沖制品、小五金件等。隨著鋅含量的增加從H63到H59，它們均能很好地承受熱態(tài)加工，多用于機械及電器的各種零件、沖壓件及樂器等處。

為了提高黃銅的耐蝕性、強度、硬度和切削性等，在銅-鋅合金中加入少量（一般為1%～2%，少數(shù)達3%～4%，極個別的達5%～6%）錫、鋁、錳、鐵、硅、鎳、鉛等元素，構(gòu)成三元、四元、甚至五元合金，即為復(fù)雜黃銅，亦稱特殊黃銅。

特性

普通黃銅，有良好的力學(xué)性能，熱態(tài)下塑性好，冷態(tài)下塑性也可以，切削性好，易釬焊和焊接，耐蝕，但易產(chǎn)生腐蝕破裂。此外價格便宜，是應(yīng)用廣泛的一個普通黃銅品種。H62（即四六黃銅）。在室溫下β相較α相硬得多，因而可用于承受較大載荷的零件。α+β兩相黃銅可在600℃以上進行熱加工。α+β兩相黃銅顯微組織：α為亮白色的固溶體，β是CuZn為基的有序固溶體。

用途

可做各種深拉深和彎折制造的受力零件，如銷釘、鉚釘、墊圈、螺母、導(dǎo)管、、氣壓表彈簧、篩網(wǎng)、散熱器零件等。   機械性能：抗拉強度（Rm N/mm2）：385.0 延伸率（A%）：15.0

物理性能

化學(xué)成分

Cu:60.5-63.5 Ni:0.5   Fe:0.15   Pb:0.08   Zn:余量   雜質(zhì)：0.5

力學(xué)性能

抗拉強度：（σb/MPa)410-630   伸長率：（δ10/%）≥10   維氏硬度：（HV)105-175 （厚度≥0.3）   注：厚度0.3-10

我公司銷售及代理國內(nèi)外品牌主要產(chǎn)品（銅合金）如下： 1.銅棒：黃銅棒、錫青銅棒、紫銅棒、青銅棒材、白銅棒、鉛黃銅棒材等等； 2.銅板：黃銅板、紫銅棒、青銅板材等等； 3.銅線：黃銅線、紫銅線、磷銅線、白銅線等等； 4.銅帶：黃銅帶、紫銅帶、鈹青銅帶材、磷銅帶、鋅白銅帶材、無氧銅帶材、磷脫氧銅帶材等等； 5.銅管：黃銅管、紫銅管、錫青銅管等等； 6.銅排：黃銅排、紫銅排等等；材質(zhì)有：H59、H59-1、H59-2、H59-3、H60、H60-2、H62、H63、H65、H68、H70、H80、H90；C1100、C1020、C2680、C2800、C2600、C2801、C5191、C5210、C2200、C7521、C7541、C17200、C1070、C7701、QSn6.5-0.1、QSn8-0.3、QSn4-0.3、BZn18-18、BZn15-20、CuBe2等等諸多材質(zhì)，歡迎廣大客戶前來咨詢,訂購,取樣。

訂購流程文字說明:
1、客戶先與山東萬佳銅業(yè)有限公司銷售取得聯(lián)系；
2、確定好材料牌號及規(guī)格尺寸；
3、山東萬佳銅業(yè)有限公司擬定合同；
4、雙方簽字蓋章訂單生效；
5、雙方確定付款方式及運輸方式；
6、安排貨物加工；
7、將加工好的圖片發(fā)送到客戶郵箱；
8、客戶付清余款,我司發(fā)貨。
