粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

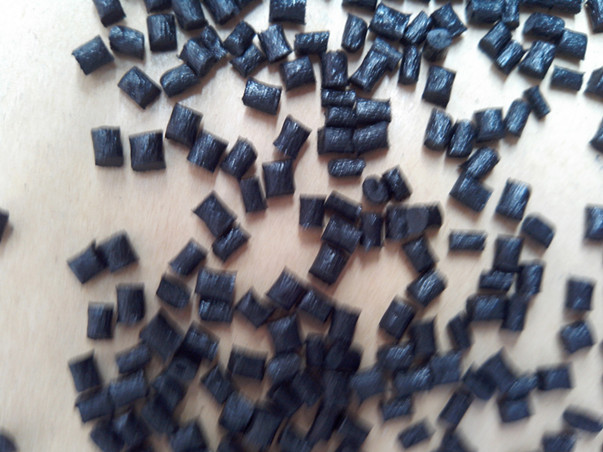

基本信息

填料/增強材料

·         玻璃纖維增強材料, 15% 填料按重量

加工方法

·         注射成型

物理性能

額定值

單位制

測試方法

密度

1.23

g/cm3

ISO 1183

吸水率 ¹(平衡, 23°C, 50% RH)

2.5

%

ISO 62

Moisture Content

< 2000

ppm

ISO 960

機械性能

額定值

單位制

測試方法

拉伸模量 (23°C)

5500

MPa

ISO 527-2/5

拉伸應(yīng)力 (斷裂, 23°C)

110

MPa

ISO 527-2/5

拉伸應(yīng)變 (斷裂, 23°C)

3.0

%

ISO 527-2/5

沖擊性能

額定值

單位制

測試方法

懸壁梁缺口沖擊強度

ISO 180/1A

    -30°C

5.0

kJ/m2

ISO 180/1A

    23°C

6.0

kJ/m2

ISO 180/1A

無缺口伊佐德沖擊強度

ISO 180/1U

    -30°C

35

kJ/m2

ISO 180/1U

    23°C

40

kJ/m2

ISO 180/1U

熱性能

額定值

單位制

測試方法

熱變形溫度

    0.45 MPa, 未退火

205

°C

ISO 75-2/B

    1.8 MPa, 未退火

190

°C

ISO 75-2/A

維卡軟化溫度

210

°C

ISO 306/B

熔融溫度 ²

223

°C

ISO 11357

電氣性能

額定值

單位制

測試方法

表面電阻率

1.0E+13

ohms

IEC 60093

體積電阻率

1.0E+15

ohms·cm

IEC 60093

漏電起痕指數(shù)

500

V

IEC 60112

可燃性

額定值

單位制

測試方法

UL 阻燃等級

UL 94

    0.750 mm

HB

UL 94

    1.60 mm

HB

UL 94

熱燈絲點火溫度 (2.00 mm)

650

°C

IEC 60695-2-13

注射

額定值

單位制

干燥溫度

80.0

°C

干燥時間

2.0

hr

建議的最大水分含量

0.20

%

加工（熔體）溫度

250 到 270

°C

模具溫度

60.0 到 100

°C

注射速度

中等偏快

保壓

50.0 到 100

MPa

螺桿轉(zhuǎn)速

< 400

rpm
