粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

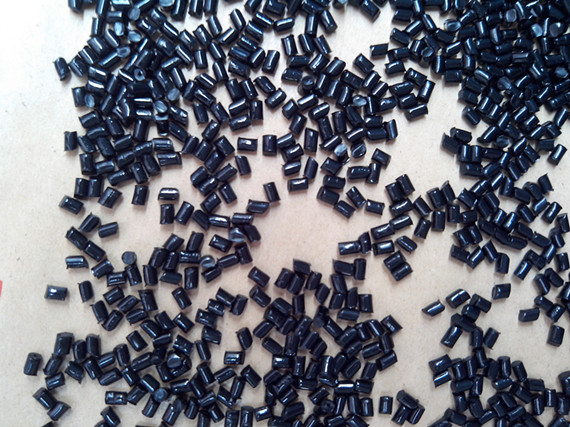

基本信息

添加劑

·         沖擊改性劑

特性

·         沖擊改性

·         抗撞擊性，高

加工方法

·         注射成型

物理性能

額定值

單位制

測試方法

密度

1.11

g/cm3

ISO 1183

收縮率

    垂直流動方向

1.3

%

    流動方向

1.3

%

吸水率 ¹(平衡, 23°C, 50% RH)

2.7

%

ISO 62

Moisture Content

< 2000

ppm

ISO 960

機械性能

額定值

單位制

測試方法

拉伸模量 (23°C)

2500

MPa

ISO 527-2/5

拉伸應力

ISO 527-2/5

    屈服, 23°C

65.0

MPa

ISO 527-2/5

    斷裂, 23°C

75.0

MPa

ISO 527-2/5

拉伸應變 (斷裂, 23°C)

35

%

ISO 527-2/5

沖擊性能

額定值

單位制

測試方法

懸壁梁缺口沖擊強度

ISO 180/1A

    -30°C

10

kJ/m2

ISO 180/1A

    23°C

17

kJ/m2

ISO 180/1A

無缺口伊佐德沖擊強度

ISO 180/1U

    -30°C

無斷裂

ISO 180/1U

    23°C

無斷裂

ISO 180/1U

熱性能

額定值

單位制

測試方法

熱變形溫度

    0.45 MPa, 未退火

140

°C

ISO 75-2/B

    1.8 MPa, 未退火

55.0

°C

ISO 75-2/A

維卡軟化溫度

170

°C

ISO 306/B

熔融溫度 ²

223

°C

ISO 11357

電氣性能

額定值

單位制

測試方法

表面電阻率

1.0E+13

ohms

IEC 60093

體積電阻率

1.0E+15

ohms·cm

IEC 60093

漏電起痕指數(shù)

600

V

IEC 60112

可燃性

額定值

單位制

測試方法

UL 阻燃等級

UL 94

    0.750 mm

HB

UL 94

    1.60 mm

HB

UL 94

灼熱絲易燃指數(shù) (2.00 mm)

650

°C

IEC 60695-2-12

注射

額定值

單位制

干燥溫度

80.0

°C

干燥時間

2.0

hr

建議的最大水分含量

0.20

%

加工（熔體）溫度

230 到 260

°C

模具溫度

70.0 到 90.0

°C

注射速度

中等偏快

保壓

50.0 到 100

MPa

螺桿轉(zhuǎn)速

< 400

rpm
