粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

基本信息

填料/增強材料

·         礦物填料, 30% 填料按重量

添加劑

·         阻燃性

特性

·         鹵化

·         阻燃性

用途

·         電氣/電子應用領(lǐng)域

·         汽車領(lǐng)域的應用

·         通訊器材

形式

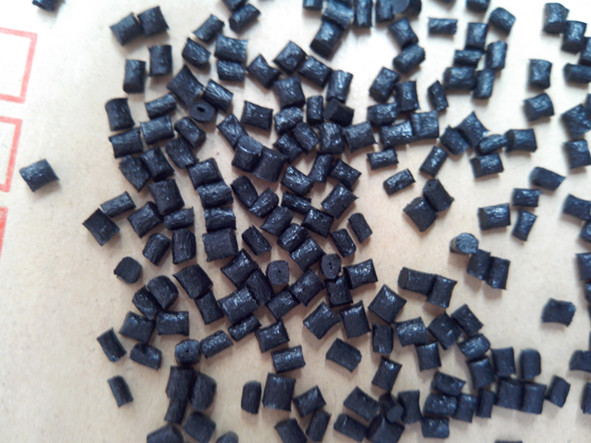

·         粒子

物理性能

干燥

調(diào)節(jié)后的

單位制

測試方法

密度

1.62

--

g/cm3

ISO 1183/A

硬度

干燥

調(diào)節(jié)后的

單位制

測試方法

肖氏硬度 (邵氏 D)

85

80

ISO 868

機械性能

干燥

調(diào)節(jié)后的

單位制

測試方法

拉伸應力 (斷裂)

70.0

40.0

MPa

ISO 527-2

拉伸應變 (斷裂)

5.0

10

%

ISO 527-2

彎曲模量

7000

3500

MPa

ISO 178

沖擊性能

干燥

調(diào)節(jié)后的

單位制

測試方法

簡支梁缺口沖擊強度

4.0

6.0

kJ/m2

ISO 179/1eA

簡支梁無缺口沖擊強度

30

50

kJ/m2

ISO 179/1eU

懸壁梁缺口沖擊強度

4.0

7.0

kJ/m2

ISO 180/1A

熱性能

干燥

調(diào)節(jié)后的

單位制

測試方法

熱變形溫度 (1.8 MPa, 未退火)

150

--

°C

ISO 75-2/Af

溶融溫度（DSC）

220

--

°C

ISO 3146

電氣性能

干燥

調(diào)節(jié)后的

單位制

測試方法

表面電阻率

1.0E+14

--

ohms

IEC 60093

體積電阻率

1.0E+15

1.0E+12

ohms·cm

IEC 60093

漏電起痕指數(shù) (解決方案 A)

350

--

V

IEC 60112

可燃性

干燥

調(diào)節(jié)后的

單位制

測試方法

UL 阻燃等級 (1.60 mm)

V-0

--

UL 94

熱燈絲點火溫度

960

--

°C

IEC 60695-2-13

極限氧指數(shù)

32

--

%

ISO 4589-2
