粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

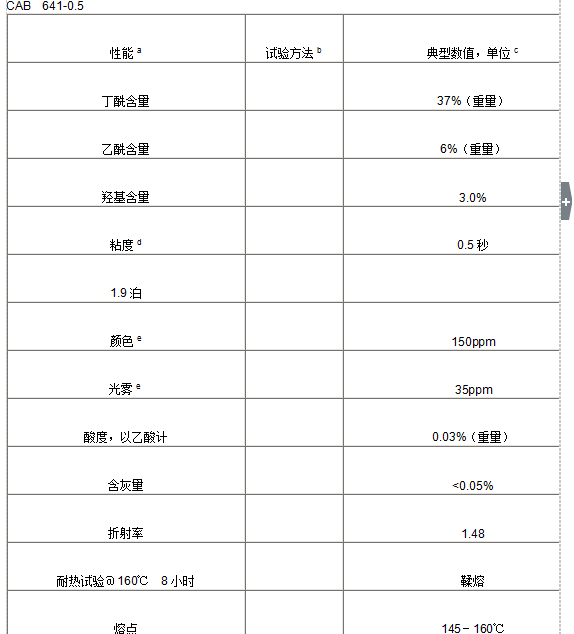

現(xiàn)貨CAP 504-0.2 剛到貨  CMCAB 641-0.5， 原裝原包CAP 504-0.2 剛到貨  CMCAB 641-0.5； 外圖參考：

本司東莞市興誠塑膠長期現(xiàn)貨供應(yīng)美國伊士曼醋酸丁酸纖維素:CAB-381-0.5、CAB-381-2、CAB-381-0.1、CAB-381-20、CAB-551-0.2、CAB-551-0.01、CAB-381-2BP、CAP-482-0.5、CAB-553-0.4、CAB-531-1，貨源充足，價格優(yōu)惠，歡迎廣大顧客來電洽談。

服務(wù)熱線電話:15338377802，0769-33367356/87192916

聯(lián)系人:陳小姐，工作QQ:12728854，郵箱:12728854@qq.com

醋酸丁酸纖維素(CAB)作為涂料工業(yè)中的一種助劑,與樹脂和增塑劑有較好的相溶性,具有良好的抗?jié)?柔韌等性質(zhì),已廣泛用于各種工業(yè)涂料與油墨的生產(chǎn)。

CAB、CAP、CMCAB纖維素相關(guān)特性介紹：

（一）：CAB(乙酸丁酸纖維素)類：

應(yīng)根據(jù)使用要求來選擇乙酸丁酸纖維素（CAB),那些需要耐熱性和柔軟性的場合，如電纜漆，可以考慮用低丁�；康腃AB和?Eastman CAB 171-15,如要求與熱固性丙烯酸樹脂相容性好，如應(yīng)用于烤漆體系，最好選用高丁�；拷橛趦烧咧g的其它類型CAB能提供居中的性能，粘度范圍的選擇。

通過加入增塑劑和/或樹脂很容易改善CAB的性能，如附著力，?柔軟性，熱封性，耐潮濕性以及其它性能，用氨基樹脂或其它反應(yīng)性樹脂進(jìn)行交聯(lián)也可改善其性能，一般來說，高丁酰基含量的CAB比低?丁�；康腃AB有更大的改性余地和更好的溶解度。

選擇 CAB另一個需要考慮的是其耐化學(xué)性的程度，在實(shí)驗(yàn)中，將CAB膜浸入不同的有機(jī)和無機(jī)試劑中，進(jìn)行比較，丁�；孔畹偷腃AB顯示出最好的耐化學(xué)性，這個特性根據(jù)不同CAB的溶解性和相容性有所不同。

在一個具體的應(yīng)用中，為了選擇最適合的CAB，工程師必須考慮每種CAB的特性，粘度的影響， 以及可能的改性。

CAB在塑料和涂料中的作用：

（1) CAB加入金屬涂料中,可加速溶劑從漆膜中釋放,縮短觸干時間;

（2) CAB作為流平劑,可改善流平性,消除漆膜縮孔;

（3) CAB加入塑料涂料中,能增強(qiáng)耐磨性、顏色穩(wěn)定性,增加韌性;

（4) 在汽車底漆中加入CAB有助于溶劑揮發(fā)時更好的促使底漆的收縮和 鋁粉的定向排列;

（5) 在汽車修補(bǔ)漆體系中加入,能縮短干燥時間,提高抗冷裂性,并具有良好的拋光性能;

（6) CAB加入清漆后,能加強(qiáng)附著力、光澤性和保光性,使體系又有交聯(lián)特性又有干燥速度。

（二）：CAP中文名稱：醋酸丙酸纖維素

簡稱：CAP;;

英文名稱：Cellulose acetate propionate

分子式：[C6H7O2 (OCOC2H5) x (OCOCH3) y (OH) 3-x-y] n

物化性質(zhì):

一般乙�；�7.5%～9.0%，丙�；�39%～47%。透明、半透明或不透明粒料，堅(jiān)韌，耐候性好，易加工、尺寸穩(wěn)定，但不耐化學(xué)品。熔融溫度190℃。密度1.35～1.40g/cm3。拉伸強(qiáng)度14～54MPa，彎曲模量830～2410MPa，懸臂梁缺口沖擊強(qiáng)度27J/m到不破，洛氏硬度R100～122。熱變形溫度60～71℃。具有較好的抗?jié)瘛⒛秃�、柔韌、透明、電絕緣等性能，并能與高沸點(diǎn)增塑劑有較好的混溶性。不耐無機(jī)酸、堿、醇、酮、烴、氯代烴，而耐脂和油。

制備方法:
將纖維素用丙酸處理后，再用丙酸、丙酸酐和醋酸、醋酸酐混合液在硫酸存在下，進(jìn)行酯化，然后再經(jīng)水解、沉析、洗滌、干燥等工序，即得到某一取代度的醋酸丙酸纖維素。

用途:
由于CAP制成的塑料，質(zhì)堅(jiān)韌，尺寸穩(wěn)定性好，模塑性好，表面光澤好，非常適宜用于做汽車零件、工具柄、收音機(jī)及電視機(jī)部件、方向盤以及用于無線電晶體管及玩具等。

（三）：CMCAB 羥甲基乙酸丁酸纖維素：

羥甲基乙酸丁酸纖維素（CMCAB）在水性體系中的作用同CAB在溶劑體系中的作用相似，CMCAB的方要作用包括粘度控制（防流掛），流變性控制（改善噴涂性和減少表面缺陷）。不下滲性（各種硬質(zhì)板的底漆）和改善下道路涂層附著力的水性著色劑。CMCAB纖維素脂是帶有羥甲基，與CAB具有相似的結(jié)構(gòu)，羧甲基可被部分中和，形成分散液，或完全中和，形成溶液。

在水性金屬漆中加入CMCAB,可以獲得CAB在溶劑型涂料中相似的效果，在涂料中加入5%-20%的CMCAB，就可縮短指觸干時間，改善對底材潤濕性，流平性和金屬顏料定向，且易于施工。

CMCAB在水性木漆涂料中用作改性劑，可以防止流掛，加快干燥時間，和提高流變性，除了用作改性劑，CMCAB還可用作水性木器著色劑的主樹脂，用此著色劑的好處是木紋突起小，展色性佳和不下滲性優(yōu)異，并且有很好的開放時間和穩(wěn)定性，對水性溶劑型和紫外線固化封閉劑和面漆的附著力也極好。
