粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

清流灌漿料廠家,800

鄭15059838986

灌漿料產(chǎn)品特點：
1、 早強、高強：1-3天抗壓強度可達30-50Mpa以上，灌漿后24小時即可緊固螺栓、開機試車。28天強度最高可達60Mpa以上。
2、具有高自流性：現(xiàn)場加水?dāng)嚢杓纯墒褂�，不需振搗便可填充全部間 隙。
3、微膨脹性：灌漿后無收縮，保證設(shè)備、螺栓與基礎(chǔ)之間緊密接觸。
4、冬季施工性：最低允許在-10℃氣溫下進行室外施工。
5、耐久性：本品屬無機膠結(jié)材料，使用壽命大于基礎(chǔ)混凝土使用壽命， 經(jīng)200萬次疲勞試驗，50次凍融循環(huán)實驗，強度無明顯變化。
6、抗油滲、耐高溫沖擊：在機油中浸泡30天后強度比浸油前提高10%以上，栽筋后允許對鋼筋進行火焰切割和焊接作業(yè)。

二、灌漿料適用范圍：

CGM-1
通用加固型

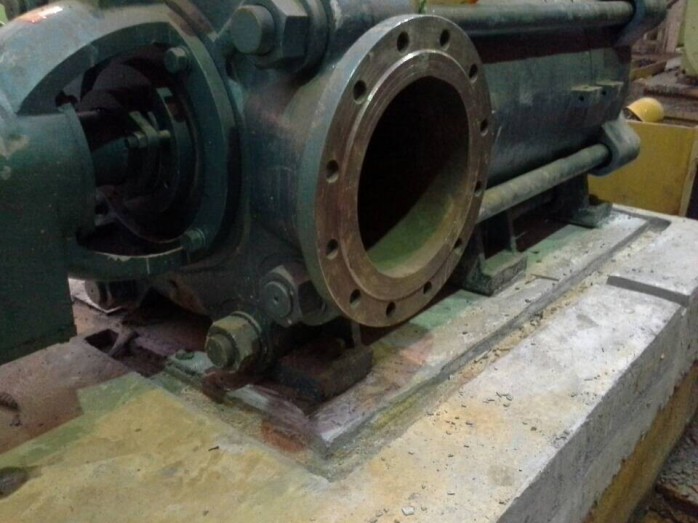

灌漿厚度30mm＜δ＜150mm設(shè)備基礎(chǔ)二次灌漿，地腳螺栓錨固，栽埋鋼筋，建筑物梁、板、柱、基礎(chǔ)和地坪的補強加固。

CGM-2
豆石加固型

含5～10mm大骨料，適用于灌漿層厚度δ≥150mm，且灌漿長度L＜1000mm設(shè)備基礎(chǔ)二次灌漿。建筑物的梁、板、柱、基礎(chǔ)和地坪的補強加固（修補厚度≥60mm）。

CGM-3
超細加固型

超細骨料，適用于灌漿層厚度5mm＜δ＜30mm的設(shè)備基礎(chǔ)及鋼結(jié)構(gòu)柱腳板二次灌漿�；炷亮褐庸探卿撆c混凝土之間縫隙灌漿。

CGM-4
超早強加固型

2小時強度達到15Mpa，適用于鐵路枕軌等快速搶修，水泥混凝土路面、機場跑道等快速修補，止水堵漏快速修補。

CGM高強無收縮灌漿料技術(shù)指標(biāo) 符合YB/T9261-98標(biāo)準指標(biāo) 20℃標(biāo)養(yǎng)、試塊尺寸：40×40×160mm,100×100mm

灌漿施工說明：

一、基礎(chǔ)處理

基礎(chǔ)表面應(yīng)進行鑿毛處理。清潔基礎(chǔ)表面，不得有碎石、浮漿、浮灰、油污和脫模劑等雜物，灌漿前24小時，基礎(chǔ)表面應(yīng)充分濕潤，灌漿前1小時，清除積水。
二、支模
1、按灌漿施工圖支設(shè)模板。模板與基礎(chǔ)、模板與模板間的接縫處用水泥漿、膠帶等封縫，達到整體模板不漏水的程度。
2、模板與設(shè)備底坐四周的水平距離應(yīng)控制在100mm左右，以利于灌漿施工。
3、模板頂部標(biāo)高應(yīng)高出設(shè)備底坐上表面50mm。
4、灌漿中如出現(xiàn)跑漿現(xiàn)象，應(yīng)及時處理。
三、灌漿料配制
1、一般地，按通用加固型13-14%的標(biāo)準加水?dāng)嚢瑁故庸绦桶?/span>9-10%的標(biāo)準加水?dāng)嚢琛?/span>
2、高強無收縮灌漿料的拌和可以采用機械或人工攪拌。建議采用強制式攪拌機機械攪拌，可保證攪拌充分均勻，攪拌時間3-5分鐘。人工攪拌時間在5分鐘以內(nèi)完成。攪拌完的灌漿料，隨停放時間表增長，其流動性降低，應(yīng)在40分鐘內(nèi)用完。嚴禁在高強無收縮灌漿料中摻入任何外加劑。
四、灌漿施工方法
1、較長設(shè)備或軌道基礎(chǔ)，應(yīng)采用分段施工。
2、灌漿開始后，必須連續(xù)進行了，不能間斷，并盡可能縮短灌漿時間。
五、養(yǎng)護
1、灌漿完畢，灌漿料初凝后應(yīng)立即加蓋草袋或巖棉被，并保持濕潤。
2、冬季施工時，灌漿料、拌和水及養(yǎng)護措施應(yīng)符合現(xiàn)行《混凝土結(jié)構(gòu)工程施工質(zhì)量驗收規(guī)范》（GB50204）的有關(guān)規(guī)定。
3、灌漿后24-36小時不可受到振動，以避免損壞未結(jié)硬的灌漿層。

鄭15059838986

灌漿料包裝貯運：
1.包裝規(guī)格：50kg/袋，存放在通風(fēng)干燥處并防止陽光直射。
2.保質(zhì)期為6個月，超出保質(zhì)期應(yīng)復(fù)檢合格后方可使用 。
