臺灣亞崴立式加工中心機 - AF 系列

	價格：68 元(人民幣)	產地：臺灣亞威
	最少起訂量：1臺	發貨地：吳江
	上架時間：2017-10-13 09:44:05	瀏覽量：505
	亞崴機電（蘇州）有限公司
	經營模式：貿易公司	公司類型：其他有限責任公司
	所屬行業：四軸加工中心	主要客戶：機械加工
	在線咨詢

聯系方式

聯系人:李明 (先生)	手機:17621970777
電話:	傳真:
郵箱:L17621970777@163.com	地址:江蘇省蘇州市吳江經濟技術開發區東太湖大道4888號

詳細介紹

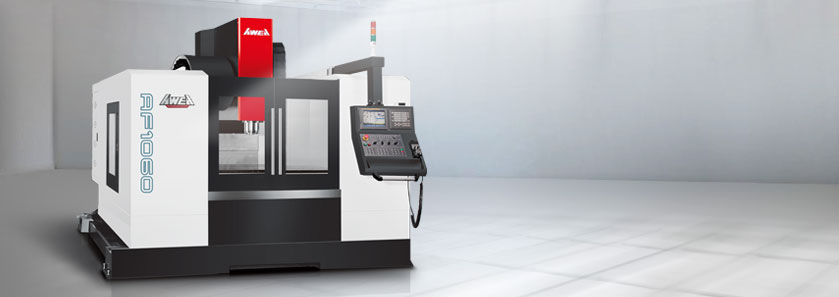

立式加工中心機 - AF 系列

X 軸行程 : 610 mm ~ 1,800 mm

Y 軸行程 : 450 mm ~ 800 mm

Z 軸行程 : 450 mm ~ 800 mm

工作臺最大載重量 : 450 ~ 1,800 kg

主軸轉速 :

直結式 8,000 / 10,000 / 12,000 / 15,000 rpm

主軸馬達 ( 連續 / 30 分 ) : 5.5 / 7.5 kW ~ 11 / 15 kW

主軸內孔規格 : BT40 / BT50

X / Y 軸進給 : 30 / 32 / 36 / 48 m/min.

Z 軸進給 : 24 / 36 m/min.

刀庫容量 : 24 支刀

高效能立式加工機

秉持龍門世家所代表的工具機成熟制造能力與創新研發技術。亞崴機電再融入更多的創新研發成果，開發 AF 系列高效能立式加工機，以高功率直結式主軸及強力滾柱型線性滑軌為設計基礎，結合高剛性結構與快速刀臂式換刀機構，提供您高速、大馬力與超穩定的加工能力。是所有同級機種中具備最高性價比的機種之一，并因此廣為全球各大精密模具與精密零件加工廠所廣泛采用�？沙浞址夏袢张c未來的各種加工需求。

憑藉著先進的研發技術，專為高精密模具加工產業所設計之 AF 系列機種，充分展現高精度與高效能的切削加工能力，是所有同級機種中具備最高性價比的機種之一，前所未有。

高速、高功率直結式主軸設計，確保本系列精密的輪廓曲線加工能力，滿足模具產業的使用需求

三軸采用重負荷滾柱型線性滑軌設計，提供最佳的控制性與支撐剛性

高效率 24T 刀臂式刀庫設計，換刀迅速且具備極高之可靠度

懸臂式操作面板與超大的防護門開啟寬度，提供便利的操作介面與寬敞的上下料作業空間

高剛性結構

所有鑄件結構皆經過 FEM 有限元素分析，具有設計最佳化、結構輕量化等優點，確保整機最佳結構剛性

△ ( Delta ) 大跨距立柱結構，即使高速位移頭部亦不晃動，提供極佳的切削剛性

工作臺采用放射狀加強肋設計，結構強度大幅提升

底座采用最佳跨距設計，提供優異的支撐剛性，確保最佳動態精度

立柱與底座接觸面皆經過手工鏟花程序，確保最佳組裝精度、結構強度及均衡負載

X 軸行程 1,400 mm 以上之機型，底座采高剛性滾柱型四滑軌設計，底座尺寸依行程長度比例加大，可消除工作臺懸垂問題，確保最佳支撐剛性。

三軸采用超高剛性滾柱型線性滑軌，兼具硬軌的重切削剛性與線性滑軌的快速移動、低磨耗等特色，剛性與控制性大幅提升

HIGH PERFORMANCE SPINDLE SYSTEM

直結式傳動設計，可隔離主軸馬達轉動所產生的熱量，減少熱變位，提升長時間加工精度

提供 10,000 rpm、12,000 rpm 與 15,000 rpm 三種選擇，并可依需求搭配不同規格之 FANUC 主軸馬達，滿足各種加工特性

浮動式油壓松刀機構，松刀時主軸軸承不受任何力量

主軸頭之主軸結合面、馬達連接鈑皆經過手工鏟花程序，以確保極致的性能與精度

主軸頭之主軸結合面鏟花

Top

高精度軸向進給系統

三軸進給系統皆采用 FANUC αi 系列絕對式 AC 伺服馬達直結驅動，可提供強大的推力以及快速的加減速運動，有效降低馬達負荷、減少熱能的產生，藉以確保極致的性能與精度

采用高精密雙螺帽旋轉導螺桿，可提供優異的重切削剛性，確保加工精度以及延長螺桿使用年限

一體式螺桿馬達座與軸承座，切削應力可更為均勻分布于鑄件本體，有效提高軸向系統之整體剛性并避免螺桿旋轉變形

三軸最快進給可達 48 m/min.

雙螺帽旋轉導螺桿

直結式伺服馬達

一體式螺桿馬達座

一體式螺桿軸承座

快速自動換刀系統

全系列標準配備 24T 刀臂式換刀機構，充裕的刀位可滿足各種加工需求

標準捷徑選刀功能，縮短換刀時間，提升加工效率

24T 圓盤式刀庫

高效率排屑系統

全系列依機型不同配備一支或三支螺旋式卷屑器，可提供極佳之切屑排除效率

標準配備之高壓底座沖屑系統，提供更為徹底的切屑移除能力

一支螺旋卷屑器

三支螺旋卷屑器

鏈?zhǔn)借F屑輸送機 ( 選配 )

AF 系列

重要諸元		AF-610	AF-650	AF-760	AF-860
X 軸行程	mm	610	650	762	860
Y 軸行程	mm	450	510	510	600
Z 軸行程	mm	450	510	510	600
主軸中心至立柱軌道面距離	mm	558	600	600	800
主軸鼻端至工作臺中心距離	mm	150 ~ 600	100 ~ 610	100 ~ 610	100 ~ 700
工作臺
工作臺尺寸 ( X 方向 )	mm	700	750	860	1,000
工作臺尺寸 ( Y 方向 )	mm	450	510	510	600
工作臺最大載重量	kg	450	500	500	700
主軸
主軸內孔規格		BT40
主軸馬達 ( 連續 / 30 分鐘 )	kW	5.5 / 7.5 ( 10,000 / 12,000 rpm ) ; 7.5 / 11 ( 15,000 rpm )
主軸轉速	rpm	直結式 10,000 / 12,000 / 15,000
三軸進給
X / Y 軸快速進給速率	m/min.	32	32	36	36
Z 軸快速進給速率	m/min.	24
切削進給速率	m/min.	1 ~ 10
刀庫
刀庫容量	T	24
最大刀具長度	mm	250
最大刀具重量	kg	7
最大刀具直徑 / 鄰刀空	mm	? 80 / ? 150
精度
定位精度 ( JIS B 6338 )	mm	0.003 / 300
定位精度 ( VDI 3441 )	mm	P = 0.01
重現精度 ( JIS B 6338 )	mm	± 0.002
重現精度 ( VDI 3441 )	mm	Ps≦0.005	Ps≦0.007
一般規格
控制器		FANUC Oi-MD
氣壓需求	kg/cm2	6
電力需求	kVA	20	25	25	30
切削液容量	liter	150	320	320	355
機器重量	kg	3,500	4,200	5,000	5,800
