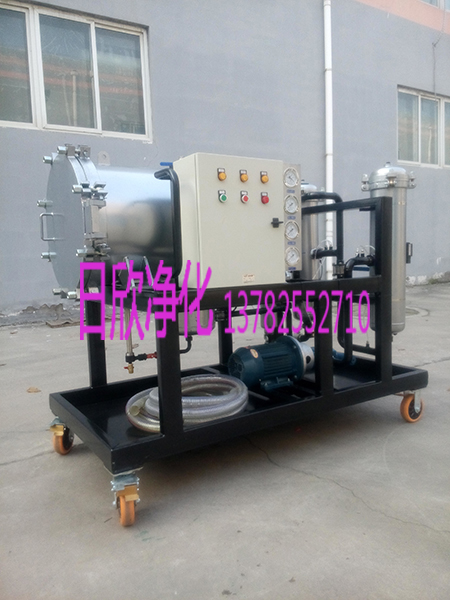

| 過濾LYC-J150_CZ汽輪機油聚結分離聚結濾油車 |
 |
價格： 元(人民幣) | 產地：新鄉市 |
| 最少起訂量：1臺 | 發貨地：新鄉市 | |
| 上架時間：2017-12-28 13:56:26 | 瀏覽量：859 | |
新鄉市日欣凈化設備有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營有限責任公司 | |
| 所屬行業：原水處理設備 | 主要客戶：電力企業 | |
 在線咨詢  |
||
| 聯系人:倪經理 (先生) | 手機:13782552710 |
電話: |
傳真: |
| 郵箱:rxjh68@qq.com | 地址:新鄉縣大召營鎮過濾工業園區內S3號 |
|
一、前言1.聚結濾油車的過濾應用：
2.聚結濾油車內容概述：
3.聚結濾油車解決問題：液壓潤滑系統中水的存在，會引起油液氧化，使油液變質，減小油膜厚度，降低潤滑性，引起油液變性聚合而形成大分子，使油液粘度改變，形成有機酸，進而腐蝕金屬表面，降低或喪失油液的介電強度。對于傳統的過濾與分離設備，從相互混雜在一起的一種液體中分離出另一種液體尤為困難，我公司研制的聚結分離式濾油機，集精密過濾和高效脫水為一體，可有效清除油液中的顆粒雜質和乳化水、游離水，而不損害原產品的品質。對于含大量水分子的油液，其分離效果尤為顯著，分離速度是傳統分離速度的幾倍到幾十倍。 4.聚結濾油車適用油類：
過濾LYC-J150_CZ汽輪機油聚結分離聚結濾油車
|
| 型號 | LYC-J150 |
| 濾芯更換壓差MPa | 0.2 |
| 額定流量L/min | 150 |
| 電 源 | AC 380V三相，50Hz |
| 電機功率kw | 4 |
| 粗過濾精度μm | 100 |
| 1級精過濾精度μm | 10、20 |
| 2級精過濾精度μm | 3、5 |
| 外形尺寸mm LxBxH | 1800x1000x1540 |
| 使用溫度℃ | 25~80 |
| 重量kg | 520 |
| 推薦使用粘度cSt | 10~120 |
| 原始?jí)毫p失MPa | ≤0.1 |
| 額定壓力MPa | 0.6 |
| 濾后含水量ppm | ≤100 |
油液首先從內向外流經聚結濾芯，聚結濾芯是由特殊玻璃纖維及其他合成材料進行適當?shù)慕M合，專門針對油液脫水配制而成，具有良好親水性。聚結濾心具有過濾顆粒污染物、聚結水分的雙重功能。最內層的高精度濾材首先濾除油液中的顆粒污染物；外面的破乳聚結層將油液中的微小水滴聚結成水珠。尺寸較大的水珠會依靠自身的重力沉降到積水槽，尺寸較小的水珠來不及沉降就會被油液挾帶著流向分離濾心。分離濾心是由經過特殊處理的不銹鋼網制成，具有良好的憎水性，當油液從外向內流經分離濾芯時，小水珠被有效的攔截在濾芯外面，只讓油液通過，不讓水分通過，從而進一步分離水分。
聚結分離內部安裝有兩種不同功能的濾芯---聚結濾芯和分離濾芯。當油液流經聚結分離器時，在其內部經歷過濾、聚結、沉降、分離四個過程階段，實現濾除顆粒污染物、脫出水分的功能。
不同的液體有著不同的表面張力，而液體流過小孔時，表面張力越小，所通過的速率就越快，當不同的混合液體流入分離器后，首先進入聚結濾芯，聚結濾芯具有多層過濾介質，其孔徑逐層遞增。由于表面張力的差異，油液快速通過濾層，而水卻緩慢的多；又由于聚結濾芯采用親水性材料，微小的水滴更是吸附在濾層表面從而造成水滴的聚結。受動能的作用，小液滴競相通過開孔，逐漸匯成大的液滴，并在重力作用下沉降而與油液分離，通過聚結濾芯后的油液，仍有尺寸較小的水珠在慣性作用下向前至分離濾芯處。分離濾芯由特殊的疏水材料制成，在油液通過分離濾芯時，水珠被擋在分離濾芯的外面，而油液則通過分離濾芯，并從出口排出。
聚結系統：
聚結系統由一組聚結濾芯組成，聚結濾芯采用了獨特的極性分子結構，油液中的游離水及乳化水在通過濾芯后，被聚結成較大的水滴，再依靠重力的作用下沉降至儲水罐內。
分離系統：
分離系統的分離濾芯由特殊的疏水材料制成，油液通過濾芯時，水珠被擋在濾芯的外表面，相互聚結直至因重力作用，沉降至儲水罐內。
顆粒過濾系統：
采用高效濾材做過濾介質，超大過濾面積設計，可有效地濾除極細微的顆粒雜質，使油品達到很高的清潔度。
排水系統：
分離出來的水份儲存在儲水罐內，當界面高度到達到設定值時，打開閥門將水排出，直至降到下液面，關閉閥門，停止排水。
整機結構：
整機一體化橋架結構，減小了體積。采用整體可拆卸油槽，保證地面無油作業，減少環境污染。
有移動式、固定式、全封閉式、車載式等多種型號可供選擇。
保安系統分為機械和電氣兩部分。危急遮斷器、危急遮斷器連桿、汽閥總成組成機械保安部分。轉速齒輪、轉速表、停機電磁鐵組成電氣保安部分。
1、主汽門操作操作主汽門過程中要密切注意汽輪機轉速。首先，順時針旋轉主汽門手輪，制動導向塊將向上移動，并壓縮主彈簧，主汽門中的制動轉軸在扭轉彈簧的作用下與制動導向塊上的制動導向鍵咬合，制動導向塊將被定位。第二步，慢慢逆時針旋轉主汽門手輪，主汽門閥桿將慢慢上升，閥碟將逐步打開。第三步，汽機正常運行后，逆時針旋轉主汽門手輪，直至旋不動為止，此時主汽門將全開，然后將主汽門手輪旋回半圈。
2、手動停機掀起危急遮斷器連桿部套中的手柄，制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。
3、電氣停機使停機電磁鐵激勵，將使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。
4、超速停機當汽輪機轉速超過額定轉速的10%～12%時，飛錘的離心力大于彈簧力，飛錘飛出，撞擊危急遮斷器連桿部套中頂桿，使得制動轉軸與制動導向鍵將從咬合狀態中脫開，在主汽門彈簧力和閥碟自重的作用下，閥碟將迅速關閉，切斷汽源。另一方面，當汽輪機轉速超過額定轉速的9%時，機頭數字轉速表跳機觸點閉合，使停機電磁鐵激勵，實現電氣保護停機。
二、調速部分TG-17構成如下：內置油箱、齒輪泵、蓄能器、伺服馬達、錯油門、離心飛輪、反饋杠桿、調速螺釘?shù)取?
當汽輪機處于穩定工況時，錯油門滑閥處于中間位置，伺服馬達活塞下腔油口關閉，高壓油不能進入伺服馬達活塞下腔，而且伺服馬達活塞下腔油也不能泄入油箱，油動機處于穩定位置。
當外部原因引起汽輪機轉速升高時，離心飛輪離心力增大，錯油門滑閥上移，伺服馬達活塞下腔油口與泄油接通，油壓減小，因而伺服馬達活塞下移，驅動軸逆時針轉動，調節汽閥關小，汽輪機轉速下降。同時，由于驅動軸逆時針轉動，使得反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔泄油面積減小直至關閉，即錯油門滑閥又回到中 間位置，伺服馬達活塞停止移動，調節汽閥處于新穩定點，汽輪機轉速又在一較低點（取決于轉速不等率） 維持恒定。反之亦然。
當順時針旋轉機械液壓調速器端部的調速螺釘時，反饋杠桿下壓錯油門滑閥，使伺服馬達活塞下腔油口與高壓油接通，高壓油進入伺服馬達活塞下腔，使之上行，調節汽閥開大、汽輪機轉速升高。同時，因?yàn)槠啓C(jī)轉速升高，離心飛輪離心力增大，錯油門滑閥上移，使伺服馬達活塞下腔進油面積減小直至關閉，錯油門滑閥又回到中間位 置，伺服馬達活塞停止移動，調節汽閥處于新穩定點。反之亦然。
2、當機組采用TG-17E執行器+電子調節器時，電子調節器接收來自轉速傳感器的汽輪機轉速信號并與轉速給定信號相比較，經調節器計算后輸出20~160mA閥位給定指令到TG-17E執行器，通過TG-17E執行器拉動調節汽閥，通過調節汽閥調節進汽量以控制轉速(負荷)。新鄉市日欣凈化設備有限公司www.guolvjinghua.com是專業的濾油機廠家，生產油過濾、水過濾、氣體過濾系列產品，以過硬的技術設計、生產滿足用戶的需要，國產化頗爾PALL、賀德克hydac性能品質優良，主要產品有：汽輪機油凈化系統、透平油濾油機、抗燃油再生濾油機、LYC濾油車、再生濾芯、防爆濾油機、除酸濾芯、移動式濾油機、高粘度油濾油機、精細濾油車、真空濾油機、聚結脫水濾油機。 電力行業、工程機械、冶金行業、近海油井和陸上油田行業、石油化工行業、機械加工行業
