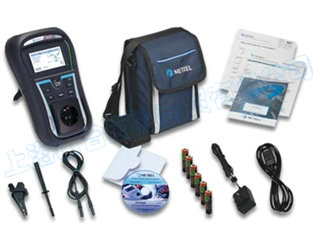

MI3311 GammaGT 器具安規測試儀
美翠的MI3311是一款最新的儀器，是采用電池供電的多功能儀器，用于執行便攜式電氣設備的電氣安全測試的測量。由于它具有大屏幕帶背光的LCD顯示器，兩個PASS/FAIL（通過/失。㎜ED指示器，每個測量都有HELP（幫助）屏幕，使得儀器的使用非常清晰簡便。最多在1500個帶參數的測試結果可存貯于儀器的內部存貯器中，然后還可進行下載至PC機以便于更深一步的數據處理及生成測試報告。儀器的輕便設計、預編程和定制測序功能、加選的條形碼系統和內置的校驗單元，令MI3311對便攜式器具的高質量專業安全測試來說，是一款非常理想的測試儀器。
MI3311可執行如下測試功能：
- 接地連接電阻
- 絕緣電阻
- 隔離可接觸導體部分的絕緣電阻
- 替代泄漏電流
- 隔離可接觸導體部分的替代泄漏電流
- 功能和可視檢查
- IEC線極性測試
- 電壓TRMS
突出優點：
- 帶背光大屏幕圖形LCD顯示器，分辨率達128X64
- 屏幕顯示提供方便讀取結果、指示、測量參數和信息
- 在LCD旁邊放有大的綠色和紅色指示燈，用于附加指示PASS/FAIL（通過/失敗）
- 大容量閃存用于存貯測試結果和參數（平均可存貯近1500個結果）
- 兩個通訊端口（USB和RS232C）用于與PC機通訊、與條形碼閱讀
- 內置實時時鐘
- 條形碼系統用于快速測試代碼選擇和被測設備DUT的識別
- 可編程設置限值，以用于PASS/FAIL（通過/失。┑脑u(píng)價
- 完全匹配最新的美翠PATLink PRO PC軟件包（下載、查看、打印和輸出測試結果）
- 加選的PC軟件PATLink PRO Plus（高級測試結果分析和生成專業測試報告）
- 內置校驗單元（檢查框）
- 便攜且輕便設計
- 可充電電池為儀器供電，帶內置充電電路
強大的功能用于快速和有效的定期測試：
- 預編程測試次序
- VDE組織器
- 快速測試帶條形碼幫助
- 可以從PC機上傳測試次序
應用：
- 專業的袖珍式器具測試
- 通用的袖珍式器具測試
- 多地點袖珍器具測試
應用標準：
- 電磁兼容性EMC
- EN61326
安全性（LVD）：
- EN61010-1
- EN61010-031
功能性：
- EN 61557
- VDE 0404-1
- VDE 0404-2
- VDE 0404-702
- NEN 3140
技術參數：
1.1接地連接（200mA）
|
范圍
|
分辨率
|
精度
|
|
0.00Ω 至 19.99Ω
|
0.01Ω
|
±（讀數的5%+3位）
|
|
20.0Ω 至 199.9Ω
|
0.1Ω
|
無精度保證
|
|
200Ω 至 1999Ω
|
1Ω
|
- 測試電流 200mA 進入2.00Ω
- 開路電壓 < 9V AC
- 通過標準 0.10 Ω+1.00 Ω
- 測試時間 2s, 5s, 10s, 30s, 60s, 120s, ∞
- 測試方法 2-線測量
1.2絕緣電阻（250V DC， 500V DC）
|
范圍
|
分辨率
|
精度
|
|
0.00MΩ 至 19.99MΩ
|
0.01MΩ
|
±（讀數的5%+3位）
|
|
20.0MΩ 至 199.9MΩ
|
0.1MΩ
|
- 額定電壓 250V DC，500V DC（-0%, +10%）
- 測量電流 min. 1mA于250kΩ(250V),500 kΩ(500V)
- 短路電流： max. 2.0mA
-通過標準： 0.01 MΩ，0.10MΩ，0.25MΩ，0.30MΩ，0.50MΩ，1MΩ，2MΩ，4MΩ，7MΩ, 10MΩ, -MΩ
- 測試時間： 2s，3s，5s，10s，30s，60s，120s，∞
1.3替代泄漏電流
|
范圍
|
分辨率
|
精度
|
|
0.00μA至 9.99mA
|
0.01 mA
|
±（讀數的5%+3位）
|
|
10.0mA 至 20.0mA
|
0.1 mA
|
- 開路電壓： < 50V AC于額定電源電壓
- 短路電流： < 2.5 mA
- 通過水平:
替代泄漏 0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，2.25mA，2.50mA，3.50mA，4.00mA，4.50mA，5.00mA，5.50mA，6.00mA，7.00mA，8.00mA，9.00mA，10.00mA，15.0mA，--mA
替代泄漏-S 0.25mA，0.50mA，0.75mA，1.00mA，1.50mA，2.00mA，--mA
- 測試時間： 2s，3s，5s，10s，30s，60s，120s，∞
- 顯示電流： 根據器具額定電源供電電壓計算而來（115V或230V）X 1.06
1.4極性測試
- 測試電壓： <50V AC
-探測 PASS（通過）， L OPEN（火線開路），PE OPEN（地線開路），L-N CROSS （火-零交叉），MULTIPLE FAULT（多重故障）
1.5電壓測量
|
范圍
|
分辨率
|
精度
|
|
0 至 300 V
|
1 V
|
±（讀數的5%+2位）
|
- 結果類型 真有效值
- 額定頻率范圍 0Hz, 50Hz 至 60 Hz
- 頻率精度 僅指示作用
1.6檢查框參數
|
功能
|
參考值
|
精度
|
|
接地連接
|
0.50Ω
|
±值的1%
|
|
接地連接
|
2.00Ω
|
±值的1%
|
|
替代泄漏電流
|
5.90mA
|
±值的1%
|
|
替代泄漏電流
|
0.50mA
|
±值的1%
|
|
絕緣電阻
|
1.20MΩ
|
±值的1%
|
|
絕緣電阻
|
10.00MΩ
|
±值的1%
|
1.7一般數據
- 電源供電電壓 9V DC（6 X 1.5V電池或電池組，5號AA型）
- 工作 額定8h
- 工作溫度范圍 0℃ 至 40℃
- 最大相對濕度 95%RH（0℃ 至 40℃），無冷凝
- 顯示 128 X 64 矩陣點陣顯示器，帶背光
- 內存 1500存貯位置
- 通訊端口 RS232（PS/2 連接器，孔式），USB（B型連接器，孔式）
- 過壓類別 300V CATII
- 保護類別 雙重絕緣
- 外殼防護等級 IP40
- 測試連接器防護等級 IP20
- 尺寸（w x h x d） 14cm x 8 cm x 23cm
- 重量 0.86kg
|
