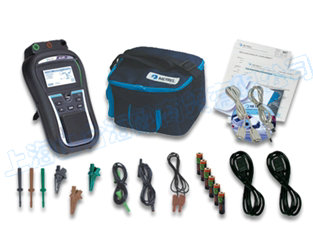

MI3309 Delta GT小型便攜式安規測試儀
VDE0701-0702測試、獨特的PRCD測試
便攜、簡單、操作方便、快速準確、全面安全測試
MI3309是可同時采用電池供電和交流供電的多功能儀器，用于執行便攜式電氣設備的電氣安全測試的測量。該儀器包含獨特的PRCD測試技術，該技術可阻止在測試時R CD開關觸發跳閘。由于采用雙電源供電所以MI3309在保持小型化的同時依然可用于大型機器測試（差分泄漏電流、觸摸泄漏電流、功率消耗測試等）。由于它具有大屏幕帶背光的LCD顯示器，兩個PASS/FAIL（通過/失。㎜ED指示器，每個測量都有HELP（幫助）屏幕，使得儀器的使用非常清晰簡便。最多在1500個帶參數的測試結果可存貯于儀器的內部存貯器中，然后還可進行下載至PC機以便于更深一步的數據處理及生成測試報告。儀器的輕便設計、預編程和定制測序功能、加選的條形碼系統和內置的校驗單元，令MI3309對便攜式器具的高質量專業安全測試來說，是一款非常理想的測試儀器。 MI3309支持帶RS232接口的標簽打印機和條碼掃描儀，也支持帶RFID的掃描儀，用于讀寫RFID標簽
MI3309可執行如下測試功能：
- 功能及可視檢查
- 接地連接電阻
- 絕緣電阻、隔離可接觸導體部分的絕緣電阻
- 替代泄漏電流、隔離可接觸導體部分的替代泄漏電流
- 差分泄漏電流
- 觸摸泄漏電流
- PRCD測試
- 功率測試
- IEC線極性測試
- 電壓TRMS
突出優點：
- 帶背光大屏幕圖形LCD顯示器，分辨率達128X64
- 屏幕顯示提供方便讀取結果、指示、測量參數和信息
- 在LCD旁邊放有大的綠色和紅色指示燈，用于附加指示PASS/FAIL（通過/失。
- 大容量閃存用于存貯測試結果和參數（平均可存貯近1500個結果）
- 兩個通訊端口（USB和RS232C）用于與PC機通訊、與條形碼閱讀
- 內置實時時鐘
- 條形碼系統用于快速測試代碼選擇和被測設備DUT的識別
- 可編程設置限值，以用于PASS/FAIL（通過/失。┑脑u價
- 完全匹配最新的美翠PATLink PRO PC軟件包（下載、查看、打印和輸出測試結果）
- 加選的PC軟件PATLink PRO Plus（高級測試結果分析和生成專業測試報告）
- 內置校驗單元（檢查框）
- 便攜且輕便設計
- 可充電電池為儀器供電，帶內置充電電路
- 可交流供電
強大功能用于快速高效周期性測試：
- 預編程的測試順序
- 條碼幫助快速測試
- 可從PC下載測試順序
- 通過VDE認證
應用：
- 專業的袖珍式器具測試
- 通用的袖珍式器具測試
- 多地點袖珍器具測試
應用標準:
- 電磁兼容性EMC：EN61326
- 安全性（LVD）：EN61010-1、EN61010-031
- 功能性：EN 61557、VDE 0404-1、VDE 0404-2、VDE 0404-702、NEN 3140
技術參數：
1.1接地連接（200mA）
|
范圍
|
分辨率
|
精度
|
|
0.00Ω 至 19.99Ω
|
0.01Ω
|
±（讀數的5%+3位）
|
|
20.0Ω 至 199.9Ω
|
0.1Ω
|
無精度保證
|
|
200Ω 至 1999Ω
|
1Ω
|
1.2絕緣電阻（250V DC， 500V DC）
|
范圍
|
分辨率
|
精度
|
|
0.00MΩ 至 19.99MΩ
|
0.01MΩ
|
±（讀數的5%+3位）
|
|
20.0MΩ 至 49.9MΩ
|
0.1MΩ
|
|
50.0MΩ 至 199.9MΩ
|
0.1MΩ
|
僅僅指示
|
1.3差分泄漏電流（230V AC）
|
范圍
|
分辨率
|
精度
|
|
0.00mA至 19.99mA
|
0.01 mA
|
±（讀數的5%+5位）
|
1.4觸摸泄漏電流（230V AC）
|
范圍
|
分辨率
|
精度
|
|
0.00mA至 7.0mA
|
0.01 mA
|
±（讀數的5%+5位）
|
1.6替代泄漏電流
|
范圍
|
分辨率
|
精度
|
|
0.00mA至 9.99mA
|
0.01 mA
|
±（讀數的5%+3位）
|
|
10.0mA 至 20.0mA
|
0.1 mA
|
1.7 (P)RCD測試（10mA,15mA,30mA）
|
范圍
|
分辨率
|
精度
|
|
0.00mS至 300mS(1/2 I△N)
|
0.1 mS
|
±3mS
|
|
0.00mS至 300mS(1 I△N)
|
0.1 mS
|
±3mS
|
|
0.00mS至 40mS(5 I△N)
|
0.1 mS
|
±1mS
|
1.8功率測試（230V AC）
|
范圍
|
分辨率
|
精度
|
|
0.00kVA至 4.00kVA
|
0.01 kVA
|
±（讀數的5%+3位）
|
1.9電壓TRMS測量
|
范圍
|
分辨率
|
精度
|
|
80V至 300V
|
1V
|
±（讀數的2%+2位）
|
2．0 極性測試
- 測試電壓： <50V AC
- 探測：PASS（通過），火線開路，地線開路，火-零交叉，多重故障
2.1一般數據
- 電源供電電壓：交流供電或六節五號電池
- 電池工作時間：8小時
- 工作溫度范圍：0℃ 至 40℃
- 最大相對濕度：95%RH（0℃ 至 40℃），無冷凝
- 顯示：128 X 64 矩陣點陣顯示器，帶背光
- 內存：1500存貯位置
- 通訊端口：RS232（PS/2 連接器，孔式），USB（B型連接器，孔式）
- 過壓類別：300V CATII
- 保護類別：雙重絕緣
- 外殼防護等級：IP40
- 測試連接器防護等級：IP20
- 尺寸（w x h x d）：14cm x 8 cm x 23cm
- 重量：1.2公斤
|
