MI2016 高性能六類電纜分析儀
用于測試和驗證高性能LAN網絡
- 完全符合最新的 CAT6/ISO Class E 標準
- 支持所有普通的電纜類型和配置
- 快速的自動檢測，并給出合格/不合格結果
- 最高質量的連接組件、附件和適配器
操作簡單
- 高分辨率大屏幕 LCD
- 幫助顯示屏
- 通信通話機
- 預先選定的限值和測試過程
- 不同等級的結果
- RS232 和 USB 串行端口
功能強大的故障診斷工具
- 內置的時域反射計
- 電纜識別
- 時域和頻率圖
- 單側接線圖
PC SW軟件包 LANlink
- 記錄測量結果
- 三種級別的認證和測試報告
- 時域和頻率圖分析
技術參數：
|
基本測試
|
范圍
|
精度
|
|
NEXT，RemoteNEXT
|
滿足III級精度要求：
基線接口、永久鏈路、通道
測量范圍：0 - 250 MHz
顯示范圍： 0 - 350 MHz
|
|
PSNEXT，Remote PSNEXT
|
|
|
ELFEXT
PSELFEXT
|
|
|
|
|
衰減
回程損耗、遠程RL
|
|
|
ACR，遠程 ACR
PSACR，遠程
PSACR
|
|
長度
|
0 - 300 m
|
±(0.5 m + 3 %)
|
|
傳播延時
|
0 - 500 ns
|
±(5 ns + 3 % )
|
|
延時偏差
|
0 - 500 ns
|
10 ns
|
|
阻抗
|
35 - 180Ω
|
10 %
|
|
DC 電阻
|
0 - 200
|
±(1Ω+5 %）
|
|
接線圖
TDR，Tdnext
|
檢測所有的連接故障
分辨率 1 ns（0.1m），縮放，可選脈沖長度
|
|
特別功能
|
|
對話模式
|
通過主機電話進行的全雙工通信
|
|

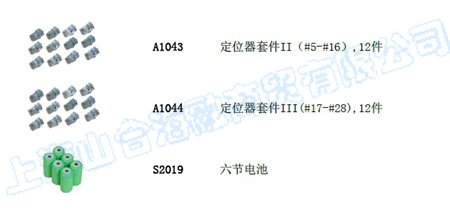

定位器
|
支持 32 個電纜識別器
|
|
光纖電纜測試
|
在 2003 年升級
|
|
一般功能
|
|
|
特性標準
測試標準
|
TSB 67，TSB 95，TIA/EIA 568-B Level III
TIA Cat 5E，6
ISO 11801 Class D（2002），E
EN 50173 Class D（2002），E 等
|
|
電纜類型
|
UTP，STP，ScTP，F(xiàn)TP
|
|
顯示
|
帶背光照明的圖形 LCD
|
|
|
320 x 240 點
|
|
內存
|
可保存1000 次自動測試結果
|
|

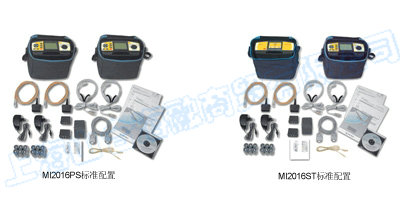

連接
|
永久鏈路適配器、通道、鏈路適配器
|
|
電源
|
6 x LR14 （一般工作壽命為 10 小時）NiMH 可充電電池
|
|
外部電源/充電器
|
√
|
|
尺寸（W x H x D）
|
265 x 110 x 185 mm
|
|
