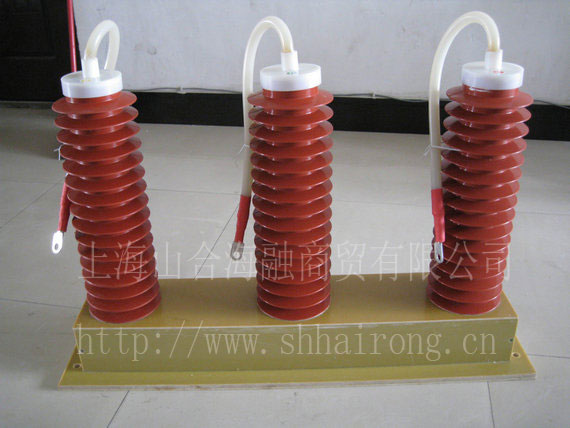

10KV三柱式SHPB過電壓保護器

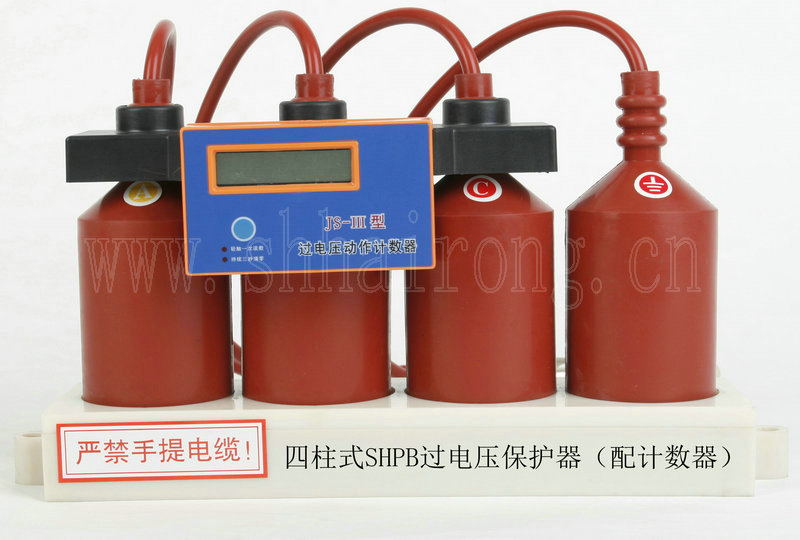

10KV四柱式SHPB過電壓保護器
一、產品概述
SHPB三相組合式過電壓保護器主要應用于35kV及以下電力系統中，保護母線、變壓器、電壓互感器、電機及并聯補償電容器等絕緣設備的絕緣，使其免受過雷電過電壓和操作過電壓的損壞。本系列產品可對相間和相對地的過電壓均能起到可靠的限制作用。本產品廣泛應用于電力、冶金、化工、煤炭、輕工、建材等行業，是保護變壓器、開關、母線、電動機及其它電氣設備免受大氣過電壓和操作過電壓損害的理想設備。
二、產品結構及特點

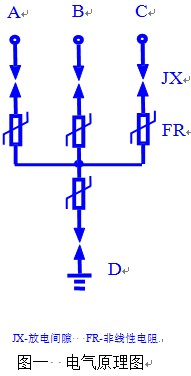

三項組合式過電壓保護器由四只帶放電間隙和氧化鋅電阻串聯的單元組成，如圖1-1所示，CG為放電間隙，其中任意三個分別接A,B,C三相，另外一組接地。本保護器結構緊湊、密封嚴密、外形美觀、安裝方便、參數設計合理，各項性能指標優于一般普通型組合式保護器，
主要特點有：
1、 單元結構采用大容量氧化鋅非線性電阻和放電間隙串聯形式，使兩者互為保護。放電間隙使氧化鋅的荷電率為零，氧化鋅非線性電阻又使放電間隙動作后立即熄弧，無續流。
放電間隙不再承擔滅弧任務，產品動作壽命可提高到106~108C次。
2、 電壓沖擊系數為1。在各種電壓波形下放電電壓均相等。不受各種過電壓波性的影響，工頻放電電壓分散性小，工放穩定，不會誤動作。
3、 得過壓保護器的滅弧電壓高，陡波系數小，由于傳統的過電壓保護器，從而提高了產品的使用壽命。是常規避雷器的理想換代產品。
4、 采用四星形接法，可使過電壓保護器的相間過電壓保護水平大大提高，與常規避雷器相比，相間過電壓保護動作值降低了60%—70%，保護器的可靠性大大提高。
5、 保護器采用高壓硅橡膠外殼和高壓硅橡膠電纜引線的結構，產品具有密封性好，體積小，具有很好的絕緣性能，介電強度高，抗電蝕，耐老化，易安裝等特點，可直接安裝在開關柜的手車底盤上或PT柜上。
6、 使用環境溫度為—40℃-+60℃,海拔高度小于2000m(高于2000m須在訂貨時加以說明)
7、 在系統發生間歇性弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A 2ms方伯沖擊能量時，SHPB可以起到保護作用。

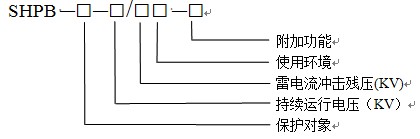

三、型號說明
1.保護對象：A-電機；B-變壓器、母線線路、開關；C- 并聯補償電容器；O-電機中性點；D-電纜保護器
2.使用環境：W為戶外型，無‘W’只適用于戶內；
3.附加功能：“J”動作計數器
四、型號及技術參數
1. 用于電機、變壓器、開關、母線、線路、電容器等設備過電壓保護器。 表一中所列各型保護器相間與相對地有著同樣的過電壓保護水平。
表一
|
型號
|
保護對象
|
保護器持續運行電壓（KV）r.m.s
|
保護對象額定電壓（KV）r.m.s
|
工頻放電電壓(不小于)（KV）r.m.s
|
操作沖擊電流殘壓
|
1.2/50沖擊放電電壓及殘壓
|
雷電沖擊電流殘壓
|
2ms方波沖擊電流
|
相間距離
|
產品高度
|
圖號
|
|
(不大于)（KV）crest
|
|
標準
|
允許范圍
|
100A
|
－
|
500A
|
5KA
|
(A)
|
(mm)
|
|
SHPB-A-3.8F/131
|
電
機
|
3.8
|
3.15
|
6.2
|
5.8～7.5
|
7
|
7.5
|
7.5
|
9
|
400/
600
|
131
|
182
|
3
|
|
SHPB-A-7.6F/131
|
7.6
|
6.3
|
13.8
|
11.3～16.5
|
14
|
15
|
15
|
17
|
|
SHPB-A-12.7F/131
|
12.7
|
10.5
|
24.2
|
21.4～27.7
|
23.1
|
24.8
|
24.8
|
29
|
197
|
|
SHPB-A-13.8F/131
|
16.7
|
13.8
|
34.5
|
31～41.4
|
46.8
|
55
|
55
|
|
180
|
260
|
|
|
SHPB-A-15.75
|
19
|
15.75
|
39.3
|
35.3～47.2
|
53.3
|
62.5
|
62.5
|
|
240
|
360
|
|
|
SHPB-B-3.8F/131
|
變
壓
器
開
關
母
線
|
3.8
|
3
|
7
|
6.3～8.4
|
10.2
|
12
|
|
12
|
400/
600
|
131
|
182
|
3
|
|
SHPB-B-7.6F/131
|
7.6
|
6
|
15
|
13.5～18
|
20.4
|
24
|
|
24
|
197
|
|
SHPB-B-6/W
|
250
|
406
|
5
|
|
SHPB-B-12.7F/131
|
12.7
|
10
|
25
|
22.5～30
|
33.8
|
40
|
|
40
|
131
|
197
|
3
|
|
SHPB-B-12.7/W
|
250
|
406
|
5
|
|
SHPB-B-42F/310
|
42
|
35
|
75
|
67～90
|
105
|
119
|
|
119
|
310
|
550
|
4
|
|
SHPB-B-42/W
|
400
|
1058
|
6
|
|
SHPB-C-3.8F/131
|
電
容
器
|
3.8
|
3
|
7
|
6.3～8.4
|
10.4
|
|
|
11.7
|
400/
800
|
131
|
182
|
3
|
|
SHPB-C-7.6F/131
|
7.6
|
6
|
15
|
13.5～18
|
20.7
|
|
|
23.4
|
197
|
|
SHPB-C-12.7F/131
|
12.7
|
10
|
25
|
22.5～30
|
34.5
|
|
|
39.1
|
|
SHPB-C-42F/310
|
42
|
35
|
75
|
67～90
|
105
|
|
|
119
|
310
|
550
|
4
|
|
SHPB-C-42/W
|
400
|
1058
|
6
|
以下三種型號均為同一種產品，可以根據需要標識在產品上。
|
類型
|
型號
|
型號（/后為相間距離）
|
型號（/后為殘壓）
|
備注
|
|
電機型
|
SHPB1-3.8/9
|
SHPB-A-3.8F/131
|
SHPB-A-3.8F/9
|
保護對象
電機
F表示硅橡膠外套
|
|
電機型
|
SHPB1-7.6/17
|
SHPB-A-7.6F/131
|
SHPB-A-7.6F/17
|
|
電機型
|
SHPB1-12.7/29
|
SHPB-A-12.7F/131
|
SHPB-A-12.7F/29
|
|
電機型
|
|
SHPB-A-13.8F/131
|
SHPB-A-13.8F/131
|
|
電機型
|
|
SHPB-A-15.75
|
SHPB-A-15.75
|
|
電站型
|
SHPB2-3.8/12
|
SHPB-B-3.8F/131
|
SHPB-B-3.8F/12
|
保護對象
變壓器
開關
母線
線路
F表示硅橡膠外套
|
|
電站型
|
SHPB2-7.6/24
|
SHPB-B-7.6F/131
|
SHPB-B-7.6F/24
|
|
電站型
|
|
SHPB-B-6/W（戶外）
|
SHPB-B-6/W（戶外）
|
|
電站型
|
SHPB2-12.7/38
|
SHPB-B-12.7F/131
|
SHPB-B-12.7F/38
|
|
電站型
|
|
SHPB-B-12.7/W（戶外）
|
SHPB-B-12.7/W（戶外）
|
|
電站型
|
SHPB2-42/120
|
SHPB-B-42F/310
|
SHPB-B-42F/120
|
|
電站型
|
|
SHPB-B-42/W（戶外）
|
SHPB-B-42/W（戶外）
|
|
配電型
|
SHPB3-3.8/12
|
SHPB-B-3.8F/131
|
SHPB-B-3.8F/12
|
|
配電型
|
SHPB3-7.6/24
|
SHPB-B-7.6F/131
|
SHPB-B-7.6F/24
|
|
配電型
|
SHPB3-12.7/38
|
SHPB-B-12.7F/131
|
SHPB-B-12.7F/38
|
|
配電型
|
SHPB3-42/120
|
SHPB-B-42F/310
|
SHPB-B-42F/120
|
|
電容型
|
SHPB4-3.8/12
|
SHPB-C-3.8F/131
|
SHPB-C-3.8F/12
|
保護對象
電容器
F表示硅橡膠外套
|
|
電容型
|
SHPB4-7.6/24
|
SHPB-C-7.6F/131
|
SHPB-C-7.6F/24
|
|
電容型
|
SHPB4-12.7/38
|
SHPB-C-12.7F/131
|
SHPB-C-12.7F/38
|
|
電容型
|
SHPB4-42/120
|
SHPB-C-42F/310
|
SHPB-C-42F/120
|
|
電容型
|
|
SHPB-C-42/W（戶外）
|
SHPB-C-42/W（戶外）
|
2. 電機中性點過壓保護器
表二
|
型 號
|
保護器持續
運行電壓
有效值（KV）
|
電機額定電壓
有效值
（KV）
|
雷電沖擊
電流殘壓
不大于（KV）
|
直流1mA
參考電壓
不小于（KV）
|
圖號
|
|
SHPB-O-2.13
|
2.13
|
3.15
|
6.0
|
3.4
|
2
|
|
SHPB-O-4.6
|
4.6
|
6.3
|
12.0
|
6.9
|
2
|
|
SHPB-O-7.6
|
7.6
|
10.5
|
19.0
|
11.3
|
2
|
3. 電纜保護器 (主要用于高壓單芯電纜屏蔽層的過電壓保護)
表三
|
型 號
|
系統額定電壓
有效值（KV）
|
工頻耐受電壓
有效值（KV/S）
|
10KA雷電沖擊
電流殘壓
不大于（KV）
|
直流1mA
參考電壓
不小于（KV）
|
圖號
|
|
SHPB-D-35
|
35
|
5/4
|
13
|
6.5
|
2
|
|
SHPB-D-110
|
110
|
5/4
|
15
|
7.5
|
2
|
|
SHPB-D-220
|
220
|
6/3
|
35
|
15
|
2
|
五、用戶須知
1.使用的環境溫度為-40℃~+60℃，海拔高度小于2000m(高于2000m訂貨時注明）。
2.戶內型SHPB的電纜長度及接線鼻孔徑需在訂貨時注明。
3.在系統發生間歇性弧光接地過電壓或鐵磁諧振過電壓時，有可能導致SHPB的損壞。

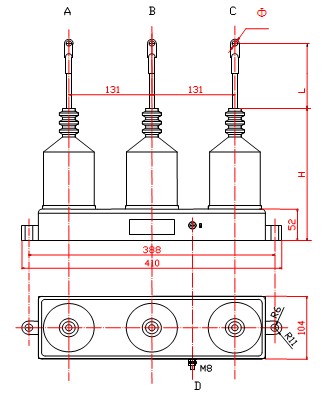

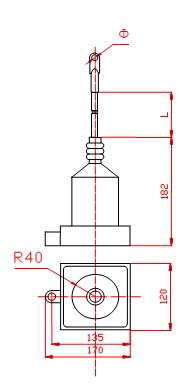

六、外形及安裝尺寸（圖2、圖3、圖4）
圖(2) SHPB-O-□
SHPB-D-□
|
圖(3) 10KV及以下
戶內型
|

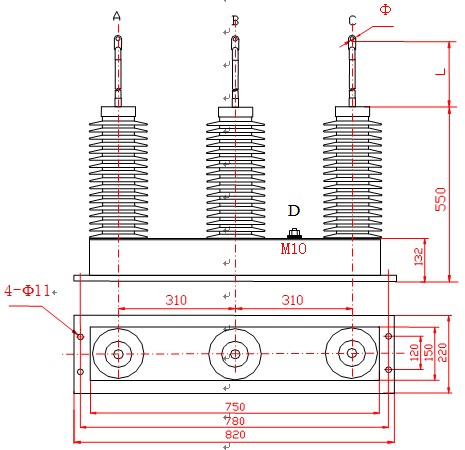

圖(4) SHPB-□-42
|
七、SHPB的試驗方法及注意事項

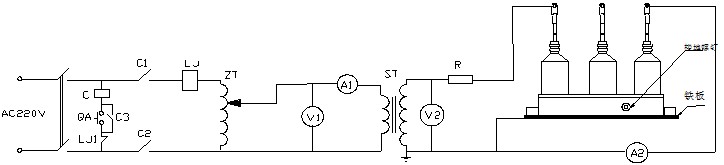

1、試驗方法，試驗原理接線如圖(5)所示：
圖(5) 工放試驗原理圖
V1、V2-電壓表 A1-數字電流表 ZT-調壓器 ST-試驗變壓器 LJ-電流繼電器 R-限流電阻
a、按原理圖將相關儀表和設備連接好。測試前應首先將電流繼電器LJ的整定值調至最小值（作為后備保護），然后將試驗變壓器空載升壓，電流繼電器LJ應不動作，將數字電流表A1的量程調至5~20A（5KVA及以下容量試驗變壓器可不加限流電阻R）。
b、工頻試驗電壓分別加在被測試品的A和D、B和D、C和D、A和C、B和C、以及A和B上，緩慢調高試驗變壓器的輸出電壓，同時觀察電壓表及數字電流表A1，SHPB間隙未擊穿放電時，數字電流表A1的讀數會隨著電壓升高而逐漸增大。當試驗變壓器的輸出電壓達到SHPB的動作值時，SHPB間隙被擊穿放電，數字電流表A1的數值將突增，此時試驗變壓器的高壓輸出電壓值即為該SHPB的工放值。
2、試驗注意事項：
a、用戶在做SHPB工放時,應以電流表數值有明顯突變時的高壓輸出電壓值，作為SHPB的工放數值；
b、在做工頻放電時,當觀察到電流表有明顯的增大時,要立即將調壓器回零,并切斷電源。切忌在放電后繼續升高電壓,以免損壞SHPB及試驗變壓器；
c、用戶在試驗時，如果發現其工放值超出表一中的允許范圍時,請仔細檢查接線是否正確、表計是否準確和調壓器炭刷是否接觸良好等，如經檢查測試數據無誤,確已超出允許范圍時,請與我公司聯系；
d、用戶在做其它電氣設備絕緣試驗時,應將SHPB連接線拆除；
e、試驗時,只有內部間隙放電,外圍任何部分不得有閃絡；
f、本產品每一至二年做一次預防性試驗,同時將SHPB外表面灰塵清理干凈。
八、安裝及注意事項
1、戶內型可水平安裝在各種不同型號的開關柜的手車底盤內或支撐梁上；
2、帶有動作記錄儀(IM)的SHPB,先將SHPB本體(安裝方式同上)和動作記錄儀(嵌入式,安裝在易觀察的地方,外殼須接地)各自固定好后,通過帶航空插頭的七芯屏蔽電纜相連,安裝尺寸詳見《SHPB-IM過電壓動作記錄儀技術說明書》；
3、SHPB在和三相電源(A、B、C)及接地端(D)相連時,須注意以下事項：
⑴電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；
⑵SHPB電纜線之間的安全距離及SHPB電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器相間距離（應在電纜電纜拉緊狀況下）；
⑶SHPB高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；
⑷安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破。
