平面鑄鐵閘門的簡單介紹
新河縣華江水利機械廠是生產水工機械啟閉機、閘門專業生產廠家，具有二十多年的生產歷史，生產工藝先進、技術力量雄厚，已獲得國家水利部頒發的水工機械產品使用許可證

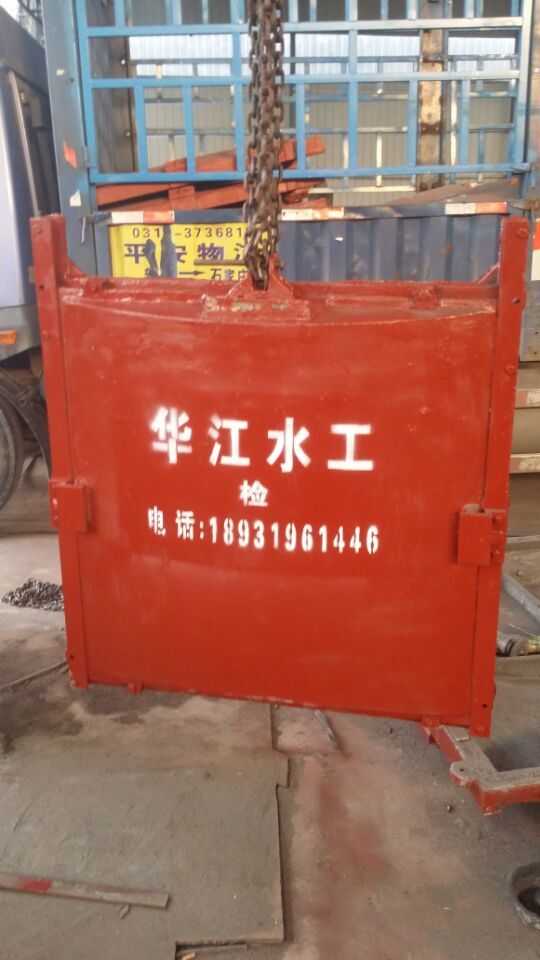

平面鑄鐵閘門的詳細信息
華江鑄鐵閘門啟閉機使用靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備，鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。
平面滑動鑄鐵閘門
1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理，便于安裝，操作簡便靈活，便于管理。
3.防腐能力強，可在PH=6-8的流體酸堿中使用。
4.止水效果好；正常滲水量L≤0．07L／m．s。
5.按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口]=3米時，為雙吊點閘門。
7.該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
11.閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
12.在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
14.鐵鑄閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。
鑄鐵閘門系列列主要有以下幾種分類：
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
與啟閉機直聯配合，常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
鑄鐵鑲銅閘門圓閘門的一種，廣泛適用于排水，水利，水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用，使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用，歡迎廣大客戶前來選購。
1、結構簡單，受力均勻，強度、剛度好。 2、密封件材質為銅合金。密封性能好且耐磨。泄漏率低于CJ/T3006的規定。
用途：用于要求正、反止水的工程。 1、閘板與閘框為錐度配合形式，此結構可使閘門閉合后實現良好的止水效果。 2、閘門安裝簡單方便。
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。
1、封閉式鑄鐵閘門為高水頭封閉閘門，是適用于電鉆、放水洞、地下管道、誠防設施。 2、可代替高壓閘閥和球閥，不用橡膠止水，封閉嚴密。 3、可根據用戶提供的水頭出水口的大小，為用戶設計和制造不同規格的閘門。
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。
閘門是水利水電工程中各種渠道上的節制性裝備，普遍利用于中小型水利水電、市政給排水工程、水產養殖、農田澆灌等水利工程。它是用于開啟掌握水位，調節流量的作用。
圓形鑄鐵閘門為機門一體成套設備，適用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成.
拱形鑄鐵閘門質量可靠，技術過硬，在二十多年的技術發展沉淀中脫穎而出，有較好的知名度。在水利工程中應用多，使用中操作簡單，安裝方便，得到客戶與用戶的肯定。
機閘一體式鑄鐵閘門在現今水利建設中應用廣泛，操作簡單，得到大部分企業及操作人員的肯定，歡迎新老客戶來我廠考察定制。
平面拱型鑄鐵閘門是根據國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。平面拱型鑄鐵閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。
平面鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體）
在水利工程中,閘門是水工建筑物的重要組成部分之一，它可以根據需要來封閉建筑物的孔口，也可全部或局部開啟孔口，用于調節上下游水位和流量，從而獲得防洪、灌溉、供水、發電、通航、過木過筏等效益，還可用于排除漂浮物、泥沙、冰塊等，或者為相關建筑物和設備的檢修提供了必要條件。
鑄鐵閘門通常設置在取水輸水建筑物的進、出水口等咽喉要道，通過閘門靈活可靠地啟閉來發揮它們的功能與效益及維護建筑物的安全。
鑄鐵閘門通常我們是由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。
埋固部分包括：軌道、鉸座、止水座、護角等。我們通常在一些取水供水工程的輸水管道上一般設置節制鑄鐵閘門，用于根據需要調節控制流量；在泵站進水口和一些隧道、涵管、倒虹管等的進、出水口一般設置有檢修閘門，為檢修水工建筑物和泵組設備提供條件；在水庫溢流壩或溢洪道上一般設置有泄洪工作閘門，用于控制水庫的水位和泄往下游的洪水流量，最大限度地發揮水庫的功能效益。閘門就是用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。
當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
牡丹江300*300污水洞口鑄鐵閘門選這里 500*500鑄鐵閘門講解

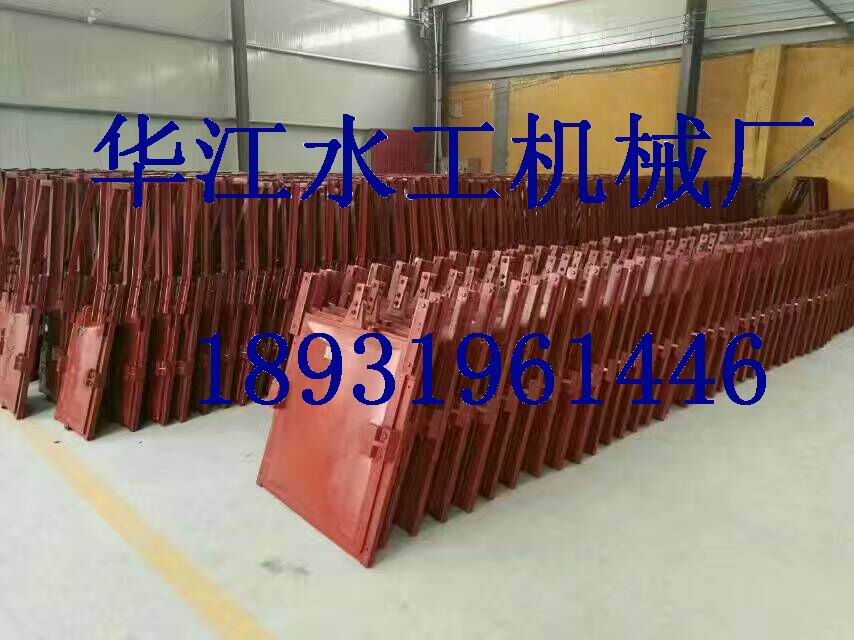

河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量，完善的檢測設備、健全的質量保證體系，產品結構合理，性能可靠，品種型號齊全，各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進退水閘等各種水利工程。
閘門系列產品材質：鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形：方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式：單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳，主立框包括彼此相貼的前立框和后立框，前立框和后立框之間設有一個開口朝向閘板的長凹槽，長凹槽的后側壁上設有一個矩 形槽，矩形槽內可動地設有側止水條和側橡膠條，側橡膠條的后端面頂在矩形槽的底部，前端面頂在側止水條的后端面上，側止水條的前端面頂在所述閘板后表面的 外沿上，閘板前表面的外沿與所述長凹槽的前側壁相貼，上橫框的前端面上設有矩形凹槽，矩形凹槽內
產品介紹
機閘一體式鑄鐵閘門特點：機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點：
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強，可在PH=6-8的流體酸堿中使用。
閘門結構合理，便于安裝、操作簡單靈活，便于管理。
主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。
閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。具有結構合理；安裝、調整、使用、維護方便；性能可靠等特點。
技術參數：
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品：雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制，詳情電話咨詢！
河北省新河縣華江水利機械廠可以根據用戶要求的不同，為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品，提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書，免費負責機器的安裝調試；及現場培訓操作人員；如果在手電兩用螺桿啟閉機產品出現問題時，48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有：螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，從0.5T、3T、5T、8T—200T啟閉機等多種規格型號；卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機，從5T--250T單吊點及雙吊點等多種規格；鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門；鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門；清污機，攔污柵，各種規格止水橡皮、伸縮縫彈性橡膠帶；主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠歡迎新老朋友來廠考察、洽談合作！
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按
牡丹江300*300污水洞口鑄鐵閘門選這里 500*500鑄鐵閘門講解
鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門，是用來關閉和開啟水利工程過水孔口的活動結構，閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水庫、河流（水閘、堤壩、涵洞、管道），是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備，山區、平原有、無電地區均可使用
五、 結構
PGZ系列平面鑄鐵拱形閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手擰緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉
6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
牡丹江300*300污水洞口鑄鐵閘門選這里 500*500鑄鐵閘門講解
直升式平面滑動 主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
結構組成
直升式平面滑動主要由閘框、閘板、吊座及緊閉斜鐵等零部件組成。為克服以往鋼門易銹蝕的缺點，閘框、閘板全采用鑄鐵組成，其中閘框又由上橫梁、下橫梁、左直梁、右直梁組成。為了制造、運輸、安裝方便，閘板一般根據其大小或高度情況由上下幾部分拼裝組成。
閘門按閘板形狀的不同，分為PZ平板和PGZ拱形兩大類。具體選用可根據閘孔尺寸、承壓水頭、啟閉型式、閘門自重等方面加以綜合比較確定。
閘門按閘板結構的組合不同，分為整體式和組裝式兩大類。小規格的閘門一般制成整體式，但機械運輸條件較差的施工安裝點的閘門亦可制成組裝式，以便于人工運輸。中等規格以上的閘門一般均可制成組裝式。
結構設計
主要由閘框和閘板兩大部分組成。
閘框是閘板的支承構件，也是閘板的運行滑道，由地腳螺栓安裝固定在水閘閘墩及閘底板的二期混凝土中，將閘板所承受的全部水壓力安全傳遞到閘室中。為科學合理節約材料及減輕自重，其斷面制成格構式，斷面尺寸按所受荷載大小和閘板運行情況綜合考慮。閘板是用來封閉和開啟孔 口的活動擋水構件， 板面四周設鑄鐵邊框梁 ， 為提高閘板的強度 ， 板面制成拱形， 拱的圓心角按 6 0 度設計，以降低其所受的水壓力。為便于制造、 運輸和安裝 ， 閘板可制成上下幾部分 ，待到安裝現場后再用螺栓連接組裝成整體 ，連接處上下板設置法蘭和筋板使其成為閘板的中間橫梁， 以提高閘板的縱向剛度 ， 在寬度方向設置縱向筋板 ，以提高其橫向剛度，同時起到縱梁的作用。
工作原理
閘板是直接承受水壓力的擋水構件， 閘框是閘板四周的支承構件， 同時也是閘板上下運動的滑道， 滑道以外部分鑲嵌于閘墩及閘底的二期混凝土中， 將閘板所承受的水壓力均勻地傳遞到閘墩及閘室底部。閘框迎水面四周與閘板框四周背水面接觸處經機械精制、 加工
刨光后平直光滑、 貼合嚴密， 使結合面、 止水面與運動滑道合三為一。在啟閉機作用下， 當閘門啟閉運行時， 緊閉斜鐵和閘框滑道確保閘門的縱橫運行軌跡， 在水壓力和緊閉斜鐵的雙重作用下， 確保閘板運行平穩 ， 使閘板與閘框滑道緊密貼合， 從而達到有效止水的目的。
鑄鐵閘門廠家 (3) 升臥式平面閘門運行時容易發生跑偏現象。
雞西市30*30河道閘門鑄鐵閘門選這里
首先應檢查兩吊點鋼絲繩松緊是否一致， 再檢查是否有單側主輪不轉或閘門卡阻現象。 如仍然跑偏， 則應檢查閘門兩側主輪直徑是否一致， 主輪平面與軌道方向偏角是否過大， 兩側軌道是否傾斜或高差超出允許范圍。 3、 人字閘門接合柱下垂現象， 嚴重可影響人字閘門的止水和正常運行。 應檢查分析原因再進鑄鐵閘門廠家行 處理: (1) 由于門體剪切應變引起下垂的， 應設法加強門體抗剪強度， 或調整門體斜拉桿的調整螺栓調正閘門。 (2) 由于門體轉軸垂直度變化而引起的， 可通過調整頂樞拉桿來解決。 調整時應用儀器配合進行測量檢查。 調整后應使兩門體的接合柱盡可能恢復原有的良好接觸狀態。 (二) 門葉變形與局部損壞的處理 1、 門葉構件和面板銹蝕的修理 門葉構件銹蝕嚴重的鑄鐵閘門廠家， 應進行補強或更新。 如面板銹蝕減薄后， 可補焊新鋼板加強，新鋼板焊縫應布置在梁格部位， 先將鋼板四周點焊固定， 再對稱分段焊滿。 也可試用環氧樹脂粘合劑黏貼鋼板補強。 2、 外力造成局部變形或損壞的修理 當閘門在使用中收到劇烈的振動和外力的作用造成的局部變形或損壞， 可以這樣處理: (1) 鋼板或型鋼焊縫局部損壞或開裂時， 可將原焊縫鏟掉進行補焊或更換新鋼材。 (2) 門葉變形的， 應先將變形部位矯正， 然后進行人工錘擊或用 600~700℃烘烤矯正。 3、 氣蝕引起局部剝蝕的修理 剝蝕程度較輕時可進行噴鍍或堆焊補強， 嚴重的鑄鐵閘門廠家要 更換鋼材。 4、 螺栓缺失的修理 閘門上的各種連接螺栓， 不得有松動或缺損。 由銹蝕、 振動、 氣蝕或其他原因造成松動、 脫落或釘孔漏水等缺陷時， 可采用下述方法處理: (1) 對松動或脫落的螺栓應進行更換。 (2) 對局部鉚接部件鉚釘松動或需調整位置時， 可將原鉚釘鏟掉， 調整處理后點焊定位， 再將原釘孔補焊或鉚釘， 必要時浮動板周邊也進行焊接。 (3) 螺栓孔如有漏水的， 視其連接件的受力情況， 可在釘孔處加橡皮墊， 或涂環氧樹脂涂料封閉。 5、 弧形閘門支臂或人字閘門轉軸柱的修理 當發現弧形支臂有較大的撓度或人字閘門門葉傾斜造成鑄鐵閘門廠家漏 水時， 可能是支臂或轉軸柱剛度不夠引起的。 這時應先矯正變形部件， 然后對支臂或轉軸進行加固， 以增強其剛度。 6、 檢驗 檢修工作完成后， 根據原設計資料和水利水電工程鋼閘門制造安裝驗收規范進行檢驗。 (1) 門葉結構經過焊接后， 對于焊縫質量必須進行檢查， 內容有: ① 焊縫外觀檢查。 不允許表面有裂紋、 夾渣， 對一、 二類縫不允許有咬邊和氣孔等。 ② 焊縫表面裂紋。 選用滲透或磁粉探傷的方法檢驗。 ③ 焊縫內部缺陷。 可選用鑄鐵閘門廠家射線或超聲波探傷的方法檢查。 (2) 平面閘門門葉在修理后， 其各種幾何尺寸的允許公差與偏差值要符合規定。 (3) 弧形閘門修理以后， 支臂中心與支鉸中心的不吻合值應不大于 2mm。
螺桿啟閉機又稱螺桿式啟閉機，是一種用螺紋桿直接或通過導向滑塊、連桿與閘門門葉相連接，螺桿上下移動以啟閉閘門的機械。隨著水利水電工程的廣泛開展，用于水庫灌區河道堤壩，水力電站等工程項目上的啟閉機，閘門被大量采用。而其安裝調試技術及使用保養的知識也應大力推廣。針對建筑安裝單位和使用管理部門，應該普及此項技術與知識，方能確保工程質量，發揮工程效益。
隨著我國的鑄鐵技術的不斷發展，鑄鐵閘門廠家生產出來的鑄鐵產品，耐磨性好、抗沖擊能力強，使用鑄鐵材料制作的鑄鐵閘門更經久耐用。在眾多閘門產品中，鑄鐵閘門是應用范圍最廣泛的一種，但鑄鐵閘門的價格市場上也是差異很大，影響鑄鐵閘門價格的因素到底有哪些?就讓鑄鐵閘門廠家來分析分析吧!
首先我們來看下鑄鐵閘門的價格，由于鑄鐵是鑄鐵閘門主要的原材料，而市場上鑄鐵制作也會受到一定因素的影響，當制造鑄鐵的原材料價格上漲時，那么鑄鐵閘門的價格自然會受到波及。
其次鑄鐵閘門的制作工藝，在消費者看來，只有優質的鑄鐵閘門才能夠值得他們出高價購買，所以只有采用優質鑄鐵原材料制作而成的鑄鐵閘門，并且制造工藝精湛的閘門產品才能夠贏得他們的青睞。廠家的制作閘門的工藝并不是憑空而來的，是需要經過不斷研究創新，加大科技投入，慢慢積累而來的。
牡丹江300*300污水洞口鑄鐵閘門選這里 500*500鑄鐵閘門講解
總結以上，可知影響鑄鐵閘門價格的因素主要就是這兩方面，當然其中還會存在一些外在因素的影響，例如：市場需求，國家政策宏觀調控等。作為消費者，除了關注鑄鐵閘門的價格以外，還應該多加了解鑄鐵閘門出現的原因與作用。
手電兩用螺桿啟閉機簡介：
雞西市30*30河道閘門鑄鐵閘門選這里L(fēng)Q型螺桿式手電兩用啟閉機，在結構設計與使用性能上具有以下 特點： 1、本機為手電兩用，可根據用戶需要，配備電動裝置，并配備搖手把，供手動使用。 2、本機設計生產執行標準為水利部、能源部SD298—88《LQ型螺桿式啟閉機技術條件》。各部零件執行國家標準。 3、本機采用蝸輪、蝸桿變速，螺母或螺桿旋轉，使閘門作上下運動，達到啟（閉）閉（啟）的作用。 4、可根據用戶要求，設磁力鎖裝置，以防他人開啟。 5、螺桿長度可按用戶要求生產，雙吊點吊點距按用戶要求設計。
新河縣華江水利機械廠具有先進的生產工藝、一流的生產設備、雄厚的技術力量，生產的水利工程啟閉機、鑄鐵閘門、鋼閘門已獲得水利部頒發的水工機械產品使用許可證，并被認定為省級“重合同守信用企業”和“質量信得過單位”。
其他說明
主要產品有：螺桿式啟閉機、固定卷揚式啟閉機(QPQ、QPG、QPK、QHQ)、移動式卷揚啟閉機、鑄鐵閘門、鋼閘門（弧形閘門、平面滑動閘門、平面定輪閘門）、翻板閘門、清污設備和止水橡膠等。所有產品均取得了國家級生產和使用許可證。啟閉機、閘門品種齊全，同時可滿足用戶特殊技術要求。
