| 消防信號蝶閥 |
 |
價格：260 元(人民幣) | 產地：上海 |
| 最少起訂量：1臺 | 發貨地：上海 | |
| 上架時間：2017-07-11 16:27:40 | 瀏覽量：256 | |
固菲閥門（上海）有限公司
 |
||
| 經營模式：生產加工 | 公司類型：私營獨資企業 | |
| 所屬行業：蝶閥 | 主要客戶：化工、電廠、環保、設備 | |
 在線咨詢  |
||
| 聯系人:王杰 (先生) | 手機:17317766455 |
電話: |
傳真: |
| 郵箱:271049931@qq.com | 地址:上海市奉賢區南橋鎮楊王工業區內 |
|
產品概述 GFXD371X-中線型對夾消防專用信號蝶閥是我廠引進國外先進技術而自行開發的中線型蝶閥，它具有結構簡單，密封可靠，開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上，尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。
產品特點 1、小型輕便，容易拆裝及維修，并可以任意位置上安裝。 2、結構簡單、緊湊，90°旋轉啟閉迅速。 3、操作扭矩小，省力輕巧。 4、達到完全密封，氣體試驗泄漏為零。 5、選擇不同零部件材質，可適用多種介質。 6、流量特性趨于直線，調節性能好。 7、啟閉試驗次數多達萬次，使用壽命長。 8、凡使用閘閥、止回閥（球形截流閥）">截止閥、旋塞閥、膠管閥及隔膜閥的管路，特別在高層建筑消防系統及需要顯示閥門開關狀態的管線系統上，均可用該閥替換。
工作原理 1、信號蝶閥由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。 2、旋轉蝸輪蝸桿傳動裝置手輪，使蝶板達到啟閉及調節流量的目的，手輪順時針方向旋轉為閥門關閉。 3、蝸輪蝸桿傳動裝置箱體內設置微動開關有兩種形式： a、在傳動裝置箱體內設有開向、關向兩個微動開關，分別在閥門全開和關閉時動作，接通控制室“閥開”“閥關”指示燈源，使之準確顯示閥門開關狀態。 b、在傳動裝置箱體內設關向微動開關（蝶板全關位置為0°），當?shù)逵?°～40°位置時微動開關支作，輸出閥門關閉信號，40°～90°位置時另一對常閉可輸出閥門打開信號？烧{(diào)整壓觸微動開關的凸輪，顯示蝶板所處的不同位置。
技術參數
主要零部件材料

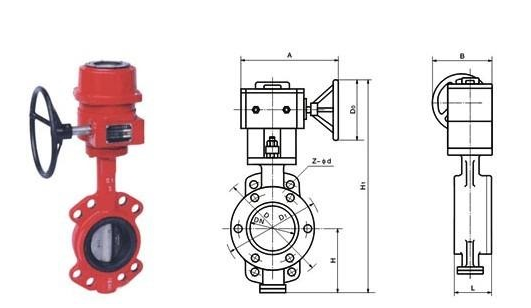

產品結構圖
外形尺寸
GFXD371X-10
通徑
L
D
K
n-Фd
H
H1
W
W1
50
43
165
125
4-Ф18
80
320
266
90
65
46
185
145
4-Ф18
89
330
266
90
80
46
200
160
8-Ф18
95
340
266
90
100
52
220
180
8-Ф18
114
360
266
90
125
56
250
210
8-Ф18
127
380
266
90
150
56
285
240
8-Ф22
139
390
266
90
200
60
340
295
8-Ф22
175
525
125
90
250
68
395
350
12-Ф22
203
555
125
90
300
78
445
400
12-Ф22
242
610
190
90
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
