溫州南鐵鐵路信號設備有限公司

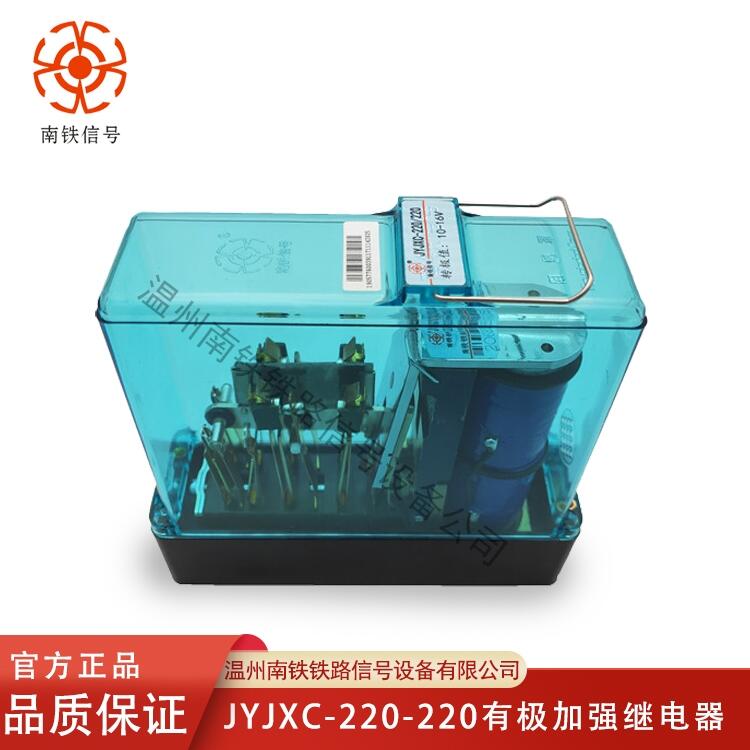

JYJXC-220/220  有極加強繼電器

（一）、鐵路信號對繼電器的要求
JYXC-660、JYXC-270、JYJXC-160/260有極繼電器信號繼電器作為鐵路信號系統中的主要（或重要）器件，它在運用中的安全、可靠就是保證各種信號設備正常使用的必要條件。為此，鐵路信號對繼電器提出了極其嚴格的要求，具體如下：

(l）動作必須可靠、準確；
(2）使用壽命長；
(3）有足夠的閉合和斷開電路的能力；
(4）有穩定的電氣特性和時間特性；
(5）在周圍介質溫度和濕度變化很大的情況下，均能保持很高的電氣絕緣強度。
具體要求見《信號維修規則技術標準》11繼電器11 . 1通則。
按照工作的可靠程度，信號繼電器可分為三級：
JYXC-660、JYXC-270、JYJXC-160/260有極繼電器繼電器在電磁系統中，除銜鐵和鐵芯間工作氣隙占外，在軛鐵的刀口處尚有第二工作氣隙了，以減小磁路的磁勢降，從而提高繼電器的靈敏度。

①線圈
線圈水平安裝在鐵芯上，分為前圈和后圈，之所以采用雙線圈，主要是為了增強控制電路的適應性和靈活性，可根據電路需要單線圈控制、雙線圈串聯控制或雙線圈并聯控制。
線圈繞在線圈架上，線圈架由酚醛樹脂壓制而成。緩放型無極繼電器為了增加緩放時間，采用銅質阻尼線圈架。線圈用高強度漆包線密排繞制，抽頭焊有引線片，線圈與電源片的連接
②鐵芯
鐵芯由電工純鐵制成，其為軟磁材料，具有較高的磁通密度和較小的剩磁，以利于繼電器的工作。外層鍍鋅防護。鐵芯如。它的尺寸大小，根據繼電器的規格不同而有區別。緩放型繼電器、靈敏繼電器尺寸大些，以加大緩放時間或減小工作值。極靴在鐵芯頭部，用冷鐓法加粗。在極靴正面，鉆有兩個圓孔，是為了組裝和檢修時，緊固和拆裝鐵芯用的。
③軛鐵
扼鐵呈Ｌ洲形，由電工純鐵板沖壓成型，外表鍍多層鉻防護。
④銜鐵
銜鐵為角形，靠蝶形鋼絲卡固定在軛鐵的刀刃上，動作靈活。銜鐵由電工純鐵沖壓成型，
銜鐵上鉚有重錘片，以保證銜鐵靠重力返回。重錘片由薄鋼板制成，其片數由接點組的多少決定，使銜鐵的重量基本上滿足后接點壓力的需要。一般8組后接點用三片，6組用兩片，4組用一片，2組不用。
銜鐵上有止片，止片由黃銅制成，安裝在銜鐵與鐵芯閉合處。止片有6種厚度，因繼電器規格不同而異，可取下按規格更換。止片用以增大繼電器在吸起狀態的磁阻，減小剩磁影響，保證繼電器可靠落下。
JWXC-7,JWXC-1700,JWXC-1000無極繼電器在電磁系統中，除銜鐵和鐵芯間工作氣隙占外，在軛鐵的刀口處尚有第二工作氣隙了，以減小磁路的磁勢降，從而提高繼電器的靈敏度。
