云南水庫檢修2米*2.5米鑄鐵閘門改造方案及工程介紹
平面鑄鐵閘門的簡單介紹
新河縣華江水利機械廠是生產水工機械啟閉機、閘門專業生產廠家，具有二十多年的生產歷史，生產工藝先進、技術力量雄厚，已獲得國家水利部頒發的水工機械產品使用許可證
平面鑄鐵閘門的詳細信息
華江鑄鐵閘門啟閉機使用靈活，經久耐用，封閉性能最佳，自動化程度較高，是水利工程理想的機械設備，鑄鐵閘門廣泛應用于排灌、水電站、河道、灌區、水庫等水利工程。

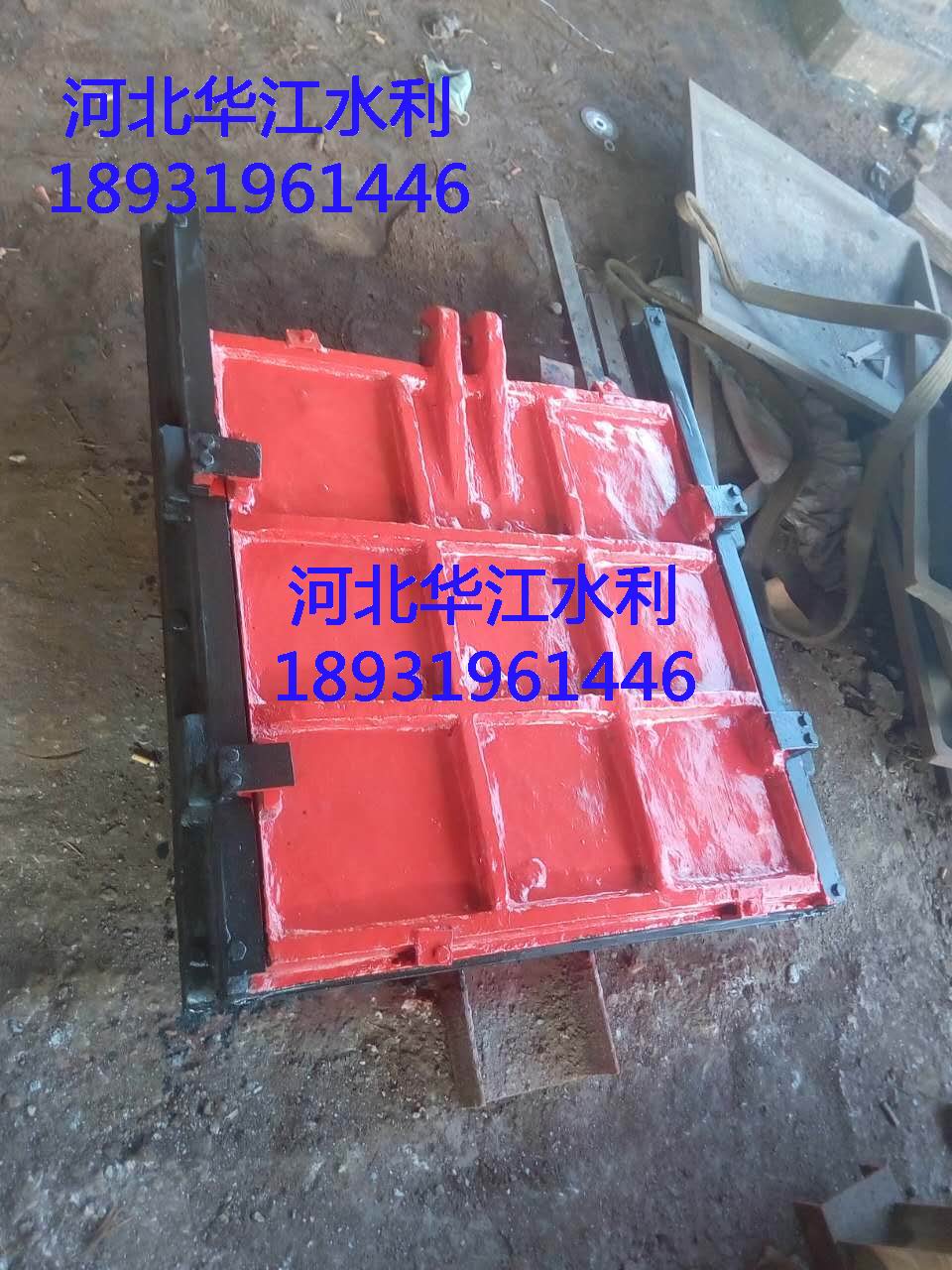

平面滑動鑄鐵閘門
1.廣泛應用于水利水電、市政建設、給水排水、水產養殖、農用水利建設等工程。
2.閘門結構合理，便于安裝，操作簡便靈活，便于管理。
3.防腐能力強，可在PH=6-8的流體酸堿中使用。
4.止水效果好；正常滲水量L≤0．07L／m．s。
5.按閘門的鮚構形式分為：PZ型平面平板門和PGZ型平面拱形門,又可分為整體式和組裝式兩種。
6.規格齊全從0．2x0．2—6．5x6．5m(6．5x6．5m米最高水頭號為6．5m米)；出水口]=3米時，為雙吊點閘門。
7.該系列閘門主要適用與正向受壓止水，根據用戶需要可制造反向止水閘門。
8.在結構上采用機加工硬止水，較大閘門底封水亦可采用橡膠封水。
9.根據用戶要求，可采用鑲銅或鑲不銹鋼止水。
10.該閘門正常使用水頭1-6米，還可承受一定的反向水頭，為滿足用戶要求，可制造高水頭閘門。
11.閘門安裝用整體安裝，二期澆注，將閘板與閘框的封水間隙調到0．3mm以下，方可進行二期澆注。
12.在澆注混凝土?xí)r，流進閘板、閘框、斜鐵、擋板間隙中的灰漿必須清除，防止灰漿凝固后影響閘門啟閉。
13.閘門上下框設有固定塊，可防止閘板在運輸?shù)跹b等過程中滑出，安裝凝固后(使用前)應先卸掉上閘框的固定塊和下框緊回螺栓，方可啟動。
14.鐵鑄閘門啟閉時，應注意閘板的上下板限位置，以免隕壞閘門或啟閉機。
鑄鐵閘門系列列主要有以下幾種分類：
鑄鐵閘門普通來說是由閘板、閘框、壓板、止水銷、吊鼻等組成。按構造方式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，完成良好的止水目的。每米長度的滲水量不超越0.03升/秒。
與啟閉機直聯配合，常用于給水、排水工程中水堰水池的水位調節和流量控制。具有結構簡單、止水性好、調節范圍廣、維護管理方便等特點。
鑄鐵鑲銅閘門圓閘門的一種，廣泛適用于排水，水利，水電工程的一種單向閥。鑲銅鑄鐵圓閘門用來截止、疏通水流或起到調節水位的作用，使用安全、結構合理性能良好。我公司生產的圓閘門啟閉靈活、經久耐用，歡迎廣大客戶前來選購。
1、結構簡單，受力均勻，強度、剛度好。 2、密封件材質為銅合金。密封性能好且耐磨。泄漏率低于CJ/T3006的規定。
用途：用于要求正、反止水的工程。 1、閘板與閘框為錐度配合形式，此結構可使閘門閉合后實現良好的止水效果。 2、閘門安裝簡單方便。
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。防腐能力強，可在PH=6-8的流體酸堿中使用。閘門結構合理，便于安裝、操作簡單靈活，便于管理。
1、封閉式鑄鐵閘門為高水頭封閉閘門，是適用于電鉆、放水洞、地下管道、誠防設施。 2、可代替高壓閘閥和球閥，不用橡膠止水，封閉嚴密。 3、可根據用戶提供的水頭出水口的大小，為用戶設計和制造不同規格的閘門。
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。
閘門是水利水電工程中各種渠道上的節制性裝備，普遍利用于中小型水利水電、市政給排水工程、水產養殖、農田澆灌等水利工程。它是用于開啟掌握水位，調節流量的作用。
圓形鑄鐵閘門為機門一體成套設備，適用于小型渠道之用.安裝時可省去預制建筑支撐閘臺,減少工程資金.其結構由小型扳手啟閉與鑄鐵閘門組成.
拱形鑄鐵閘門質量可靠，技術過硬，在二十多年的技術發展沉淀中脫穎而出，有較好的知名度。在水利工程中應用多，使用中操作簡單，安裝方便，得到客戶與用戶的肯定。
機閘一體式鑄鐵閘門在現今水利建設中應用廣泛，操作簡單，得到大部分企業及操作人員的肯定，歡迎新老客戶來我廠考察定制。
云南水庫檢修2米*2.5米鑄鐵閘門改造方案及工程介紹

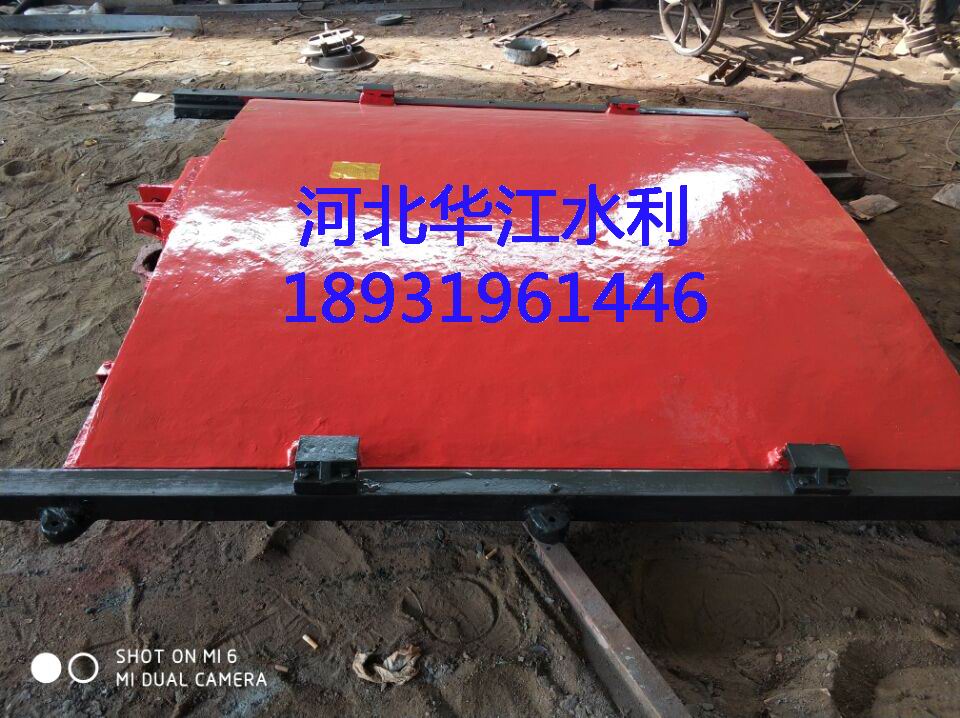

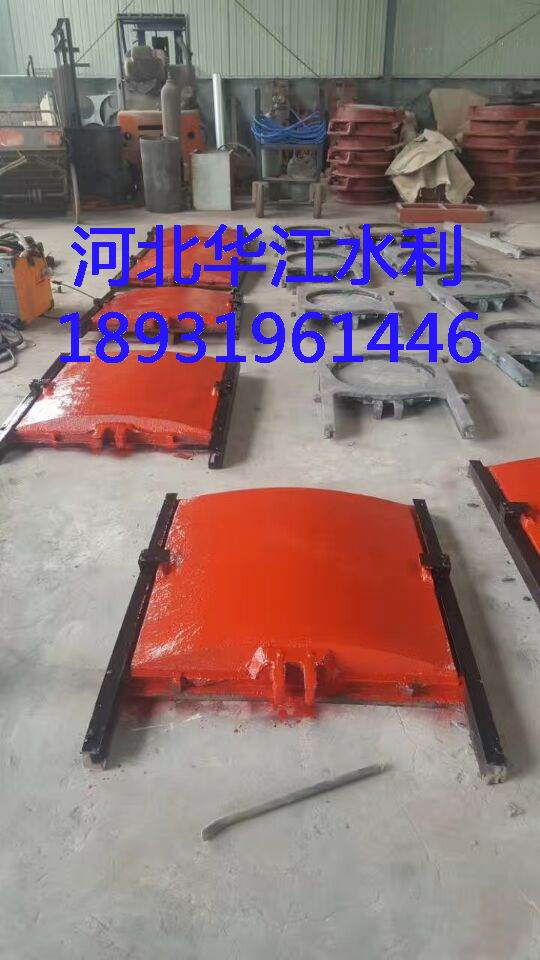

平面拱型鑄鐵閘門是根據國內外先進結構和工藝，而進行改進的一種給排水及污水處理的理想設備。平面拱型鑄鐵閘門的制造加工符合建設部CJ/T300-1992標準和美國AWWA標準。廣泛應用于市政、石油、化工、電站、冶金、煤炭、輕工、食品、制藥、水利、污水處理等給排水工程中。
平面鑄鐵閘門由門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體）
在水利工程中,閘門是水工建筑物的重要組成部分之一，它可以根據需要來封閉建筑物的孔口，也可全部或局部開啟孔口，用于調節上下游水位和流量，從而獲得防洪、灌溉、供水、發電、通航、過木過筏等效益，還可用于排除漂浮物、泥沙、冰塊等，或者為相關建筑物和設備的檢修提供了必要條件。
鑄鐵閘門通常設置在取水輸水建筑物的進、出水口等咽喉要道，通過閘門靈活可靠地啟閉來發揮它們的功能與效益及維護建筑物的安全。
鑄鐵閘門通常我們是由活動部分（也稱門葉）、埋固部分和啟閉機械3部分組成。門葉包括：承重結構、行走支承、支臂、支鉸、止水裝置、吊耳等。
埋固部分包括：軌道、鉸座、止水座、護角等。我們通常在一些取水供水工程的輸水管道上一般設置節制鑄鐵閘門，用于根據需要調節控制流量；在泵站進水口和一些隧道、涵管、倒虹管等的進、出水口一般設置有檢修閘門，為檢修水工建筑物和泵組設備提供條件；在水庫溢流壩或溢洪道上一般設置有泄洪工作閘門，用于控制水庫的水位和泄往下游的洪水流量，最大限度地發揮水庫的功能效益。閘門就是用于關閉和開放泄（放）水通道的控制設施。水工建筑物的重要組成部分，可用以攔截水流，控制水位、調節流量、排放泥沙和飄浮物等。
我們將水利閘門進行如下分類：
1、如果按閘門的工作性質可分為工作閘門、檢修閘門和事故閘門。工作閘門也稱主要閘門，能在動水中啟閉。檢修閘門設于工作閘門前。用于建筑物或工作閘門等檢修時短期擋水，一般在靜水中啟閉。事故閘門多設于深孔工作閘門前，用于建筑物或設備出現事故時，能在動水中關閉而在靜水中開啟；兼作檢修閘門時，也稱事故檢修閘門；需要在限定時間內緊急關閉的事故閘門，稱為快速閘門。
2、如果按閘門關閉時門頂與水面的相對位置分為露頂式閘門和潛孔式閘門。
3、當我們按閘門門葉的外觀形狀分為平面閘門、弧形閘門、人字閘門、拱形閘門、球形閘門和圓筒閘門等。
4、按制造閘門門葉的材料分為鋼閘門、鑄造閘門、木閘門、鋼筋混凝土閘門和組合材料閘門。對于翻板閘門可借助水力自動啟閉，稱為水力自動閘門。
當我們在選擇閘門形式需要考慮其在水工建筑物中的位置、尺寸、設計水頭、運用條件、制造能力和安裝技術水平等因素，要求做到泄流時水流條件好、止水嚴密、啟閉力小、操作簡便靈活、檢修維護方便等。平面閘門和弧形閘門是最常用的門型。
河北新河縣華江水利機械廠是一家從事水利機械研發、生產、銷售為一體的服務規模型企業。我廠擁有精良的生產設備、雄厚的技術力量，完善的檢測設備、健全的質量保證體系，產品結構合理，性能可靠，品種型號齊全，各項技術指標均可達到行業標準。
華江水利廠家產品適合電力建設、排澇泵站、農田灌溉、水產養殖、城市給排水、污水處理、水利發電站、水庫、河流（水閘、堤壩、渠道、涵洞、管道）等進退水閘等各種水利工程。
閘門系列產品材質：鑄鐵閘門、鋼制閘門、不銹鋼閘門、球墨鑄鐵閘門
閘門系列產品外形：方形、圓形、平面平板形、平面拱形、組裝型、平面滑動式、下開式
閘門系列產品形式：單向止水、雙向止水、單吊點和雙吊點
雙向止水閘門啟閉機包 括閘板、閘框和位于閘板上方的吊耳，主立框包括彼此相貼的前立框和后立框，前立框和后立框之間設有一個開口朝向閘板的長凹槽，長凹槽的后側壁上設有一個矩 形槽，矩形槽內可動地設有側止水條和側橡膠條，側橡膠條的后端面頂在矩形槽的底部，前端面頂在側止水條的后端面上，側止水條的前端面頂在所述閘板后表面的 外沿上，閘板前表面的外沿與所述長凹槽的前側壁相貼，上橫框的前端面上設有矩形凹槽，矩形凹槽內
產品介紹
機閘一體式鑄鐵閘門特點：機閘一體閘門巧妙的將閘門與啟閉機聯為一體。適用于渠道安裝。無須設定啟閉機平臺，安裝方便。小規格的采用整體鑄造，較大規格采用組裝式。
手提式鑄鐵閘門的用途及特點：
主要用于水利水電、市政建設、給水排水、農用水利建設、污水處理等工程。
防腐能力強，可在PH=6-8的流體酸堿中使用。
閘門結構合理，便于安裝、操作簡單靈活，便于管理。
主要適用正向受壓止水，正常使用水頭1-8m。根據用戶需要可制造高水頭閘門，最高正向設計水頭可達50m，反向水頭可達20m。
閘門關閉時設有鎖緊，止動裝置，在結構上采用機加工面硬止水，止水效果好，密封性極強，正常滲水量L≤1L/h·m。
門體、門框由灰口鑄鐵（或球墨鑄鐵）制成，經過內應力消除，無變形。根據用戶要求，止水面可采用鑲銅或鑲不銹鋼等耐蝕材料精密加工制造。也可采用橡膠封水。
暗桿式鑄鐵閘門
本設備主要由門框、閘板、密封圈及可調式楔形壓塊等部件組成。密封面上鑲有銅嵌條，保證了密封性和耐磨性。久用磨損后，并可通過楔形壓塊調整來保持正常工作。具有結構合理；安裝、調整、使用、維護方便；性能可靠等特點。
技術參數：
1、閘門應按圖示位置安裝、閘板設于迎水面。
2、閘板壓向門框允許最大壓力0.1MPa。
3、閘板壓離門框允許最大壓力0.02MPa。
4、密封工作部位滲漏量不大于1.24L/min`m。
5、此閘門派生產品：雙面承壓閘門、滑門。
公司介紹
本公司主要生產啟閉機 閘門 拍門 橡膠止水 清污機等產品可加工定制，詳情電話咨詢！
河北省新河縣華江水利機械廠可以根據用戶要求的不同，為用戶選擇合適的手電兩用螺桿啟閉機及閘門產品，提供最為完美的解決安裝方案。做到產品質量過硬,交貨及時,并且為客戶提供啟閉機相應的配件、易損件。產品合格證及相關使用說明書，免費負責機器的安裝調試；及現場培訓操作人員；如果在手電兩用螺桿啟閉機產品出現問題時，48小時內及時快速主動提供維修服務。
·不銹鋼閘門
·鑄鐵圓閘門
·鑲銅鑄鐵閘門
·機閘一體閘門
詳細介紹
閘門防腐注意以下幾種情況：
一避免死角的出現；
閘門中固體物質沉降堆積，亦或是閘門部分液體的殘留。不只會在閘門運轉時【華江水利機械】局部聚集或濃縮而引起閘門的腐蝕。而且，會在閘門停止時，引起腐蝕，所在閘門的設計時，應當盡可能避免閘門排液不盡及閘門死角的死區等；
二合理地使用防腐涂料
“ 防腐涂料法”是目前，水利機械設備（閘門），在使用過程中，有效預防閘門腐蝕的，另一個重要方法。
“ 防腐涂料法”地作用，主要在以下幾個方面得到體現：
一，閘門的“ 防腐涂料法”，有比較強的屏蔽作用。將腐蝕介質與閘門材料，之間的接觸，將得到有效隔離、阻止；而且，將所腐蝕電池的，通路，也可以有效的阻隔。對其電阻，會一定程度的增大；
二，閘門地防腐蝕涂料，有一定地減緩閘門腐蝕地作用。例如一些閘門的顏料，和別的與之水分的反應，或成膜等。緩解水利機械設施（閘門）金屬材料的腐蝕，。
二，有陰極保護作用。
閘門漆膜的電極、電位較底，材料金屬低，在被腐蝕的電池中，能將它作為陽極進行“犧牲”，這樣一來對于閘門底材金屬，就有一種保護作用；
新河縣華江水利機械廠水利機械廠是一家從事專業設計、制造、批量生產及指導安裝水工機械的綜合性企業。已獲得國家水利部頒發的水工機械產品使用許可證。
我廠主要產品有：螺桿啟閉機、螺桿式啟閉機、手電啟閉機、封閉式啟閉機、直連式啟閉機、斜拉式啟閉機、單吊點及雙吊點式啟閉機，從0.5T、3T、5T、8T—200T啟閉機等多種規格型號；卷揚式啟閉機、臺車式啟閉機、移動式啟閉機、弧門式啟閉機、QPQ卷揚式啟閉機、QPK卷揚式啟閉機、QPT卷揚式啟閉機、QHQ卷揚式啟閉機，從5T--250T單吊點及雙吊點等多種規格；鑄鐵閘門、鑄鐵鑲銅閘門、鑄鐵鑲銅圓閘門、鑄鐵鑲銅方閘門、球墨鑄鐵閘門、插板閘門、鑄鐵復合閘門；鋼閘門、鋼制閘門、不銹鋼閘門、鑄鋼閘門以及各種型號及材質的圓拍門、方拍門；清污機，攔污柵，各種規格止水橡皮、伸縮縫彈性橡膠帶；主要用于環保及污水處理。
現產品已銷往全國20多個省市自治區。廣泛應用于排灌、水電站、河道、水產養殖、水庫、污水處理等水利工程。本廠可為您提供優質產品，全程服務。竭誠歡迎新老朋友來廠考察、洽談合作！
工作原理 閘門由啟閉機帶動啟閉螺母轉動，在梯形螺紋作用下使絲桿帶動閘門門體上下運行，達到截斷或疏通水流作用。 3. 技術參數 圓閘門的公稱直徑DN，矩形閘門的寬×高（A×B），閘門中心至啟閉機底座的高度H，承壓方向（正向、反向、雙向），安裝形式（法蘭式、靠壁式、附壁式），啟動方式（手動、電動）。 閘門的滲漏量：當正向承壓應≤0.5L/min.m
當反向承壓應≤0.7L/min.m 4. 構造 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。
1 門框由鑄鐵整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲?cè)肭嚆~密封面。
2 門體為整體鑄造的方形或圓形平板，并在迎水面自帶“！弊中蔚募訌筋，加強筋的數量視閘門規格大小而定，一般間距為250-350mm之間，門體平面精加工并帶有鑲銅條的槽，以便鑲?cè)肭嚆~密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端有吊耳，吊耳為鑄鋼，門體與吊耳的兩接觸面精加工之后用螺栓固定，吊耳的銷軸孔用鏜床加工。
3 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲?cè)肭嚆~，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。
4 鍥緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。為達到雙向止水效果，在閘門上下增設楔緊裝置。
5 密封面采用銅條或銅圈分別鑲?cè)腴T框和門體的槽內，密封面應保證門框和門體之間的密切配合。
6 ★絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閘門處于關閉位置時，螺紋超出啟閉機50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。
所有鑄鐵部件的***小厚度>20mm。
8 門框、門體按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，撓度不大于構件長度的1/1500，導軌的拉伸、壓縮和剪切強度的安全系數不小于5。
9 所有鑄件都進行高溫回火處理，關鍵部位采用樹脂砂造型。
主要零部件材質 · 門框、門體、導軌、吊耳、楔座：QT450 · 密封面、楔塊：ZcuSn5pb5Zn5錫鉛青銅 · 緊固件：1Cr18Ni9Ti不銹鋼
電氣控制系統 見啟閉機技術說明。
壽命 除符合國家有關標準和規定外，還應符合以下要求：
（1） 設備無故障運行時間不少于5年。
（2） 整機使用壽命在25年以上。 防腐 除符合國家有關標準和規定外，還應符合以下要求： （1） 除銹達到Sa2.5級標準。
（2） 涂富鋅底漆、云母氧化鐵中間漆，C04-42醇酸面漆，漆膜厚度≥250μm.
（3） 包裝前對機加工面接GB4879標準要求做好防腐處理
（4） 運輸、安裝過程中涂層破損，嚴格按照出廠標準處理
云南水庫檢修2米*2.5米鑄鐵閘門改造方案及工程介紹
鑄鐵閘門使用說明書
一、 設計依據
PGZ系列平面鑄鐵拱形閘門的設計依據《水利水電工程鋼閘門設計規范DL/T5013-2004》標準技術文件執行
二、 制造安裝及驗收依據
PGZ系列平面鑄鐵拱形閘門的制造安裝及驗收依據《水利水電工程鋼閘門制造安裝及驗收規范》DL/T5018-2004標準技術文件執行
三、 防腐蝕依據
PGZ系列平面鑄鐵拱形閘門的防腐蝕依據《水工金屬結構防腐蝕規范》SL105-95標準技術文件執行
四、 使用范圍
PGZ系列平面鑄鐵拱形閘門，是用來關閉和開啟水利工程過水孔口的活動結構，閘門的作用是按需要全部或局部的關閉和開啟過水孔口，以調節上、下游水位，泄放流量。廣泛用于農田灌溉、水庫、河流（水閘、堤壩、涵洞、管道），是防洪、抗旱、蓄水、發電、通航、過水、及排除泥沙、冰塊和其它漂浮物等進水、退水工程專用設備，山區、平原有、無電地區均可使用
五、 結構
PGZ系列平面鑄鐵拱形閘門，由閘板、閘框、吊座、壓板、緊閉壓板、地腳螺栓、標準件等部件組成
六、工作原理
PGZ系列平面鑄鐵拱形閘門，在啟閉機升降的作用下，使閘板在閘框滑道內上、下滑動，能部分或全部的開啟和關閉過水孔口在水柱的壓力下，強迫閘門向下游位移，緊靠在閘框止水面上，保證止水效果良好，達到調節流量和控制水位的目的
七、 技術特性
PGZ系列平面鑄鐵拱形閘門，從設計、制造安裝及驗收.、防腐蝕、原材料進廠、零部件加工、工藝流程、質量檢驗、成品銷售及售后服務全部執行部頒標準。經水利部金屬疾厄?qū)m質量檢測中心的鑒定，達到水利工程技術要求，產品性能和制造精度達到國內同行業先進水平。
PGZ系列平面鑄鐵拱形閘門具有外形美觀、結構簡單、啟閉靈活、運行可靠、安裝方便、封水嚴密、止水性能好、有良好的不透水性、耐腐蝕能力強、能承受較大的水壓力、摩擦力小、控制水流好、合理分配水量、保證河道安全運用、使用壽命長維修費用低等優點
八、 安裝調整
PGZ系列平面鑄鐵拱形閘門，安裝前一定要檢查閘門的大外形尺寸和預留二期澆筑水泥結構基礎布置孔口，是否相符，基礎布置孔口四周尺寸必須大于閘門大外形四周20厘米為宜。
1、 閘門安裝前，首先確定水流方向，然后必須校正閘門底橫框上平面的正確高度
位置，閘門底橫框上平面必須高于河底（或渠底平面0.5米為宜以防止水流的沖激，把石頭、泥沙、雜木等漂浮物沖進閘門底橫框內，造成閘門不能下降到相應位置，影響止水效果
2、 閘門安裝前，首次按檢查各部位的連接螺栓是否在運輸和裝卸中造成松動，若有松動，應用扳手?jǐn)Q緊
3、 在檢查，兩邊立框個上、下閘框連接處的四周止水面是否錯位，若有錯位，應用扳手松動連接處螺栓，將四周止水面調整在同一水平面內，再擰緊
4、 閘門在組裝時，為了使閘板和閘框止水摩擦貼合更緊，安裝后減小間隙，閘門在上下橫框上安裝了壓板卡鐵，兩邊立閘框的斜鐵上增加了頂絲，注意在間隙調整好后，將卡鐵和頂絲拆除后，才不會影響閘門啟閉
5、 閘門安裝時，應整體安裝，禁止閘板、閘框分開安裝，以防閘框彎曲變形，影響止水效果和啟閉

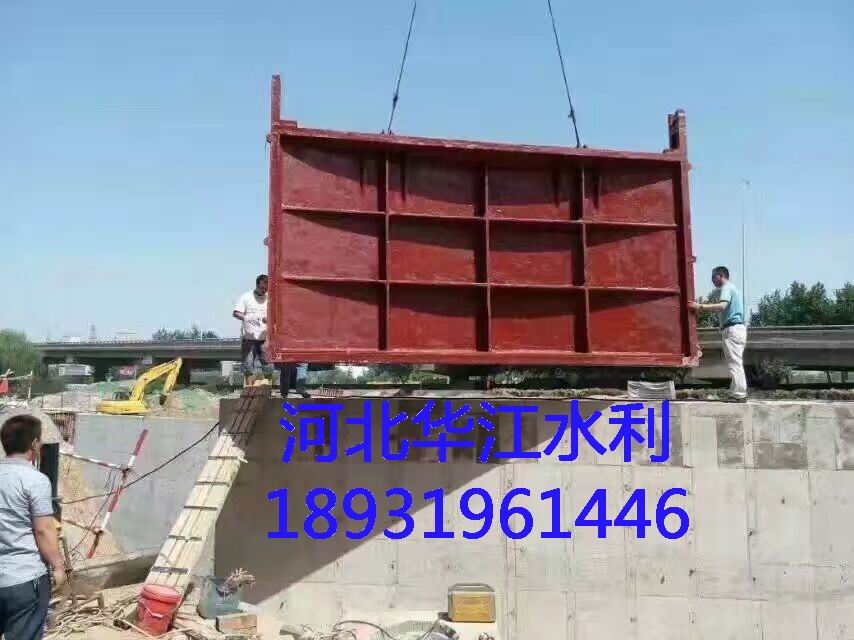

6、 閘門吊裝進預留二期澆筑水泥結構基礎布置孔口后，一定要保證兩邊立閘框用水平長水平尺緊靠在鉛垂線，上下橫閘框用長水平尺緊靠在水平線上，閘門整體吊裝就位后，調整好前后、左右、上下的正確位置，然后把調整地腳螺栓與工程預制鋼筋焊接牢固。再用塞尺檢測各止水面的間隙，同時對間隙大于0.2mm處用高強螺栓進行調整，要確保各止水面的大間隙在0.2mm以下。在將閘門背水面兩邊立閘框用型鋼或木桿支撐緊，以防水泥澆筑時擠壓，造成兩邊立框彎曲變形，影響閘板在閘框滑道內上、下滑動。確認無誤后后可進行二期澆筑水泥
7、 閘門二期澆筑水泥后，要及時把流進閘板、閘框、緊閉壓板間隙中的水泥清楚完畢，防止水泥凝固后，影響閘門啟閉
閘門的選購理念：
1、從外觀上講，由于鑄鐵閘門具備良好的的設計理念，以確保在水利建設中發揮優勢，所以在外觀上的選擇尤為重要，在外觀上不僅僅要具備良好的欣賞價值，更應該注重外觀的完整性。
2、在選擇質量上也要特別的重視，在產品的使用年限上要特別的注重，產品的使用壽命直接影響著產品的質量，在挑選中，特別應留意產品的質量顯示數據，只有質量得到了保證才能確保在使用過程中有著良好的工作效率。
3、鑄鐵閘門就是進行價格上的選擇，同樣的質量比價格，質量和價格相互依托，單單看哪一方面都是片面的，所以要注重產品的性價比，性價比高的產品是我們首要的選擇。
4、在品牌挑選中，同樣的質量比價格，同樣的價格比品牌。雖說品牌占有一定的影響作用但是不僅僅只因為品牌的號召力而盲目去選擇，更應該注重的是實用的效果，那么實用的效果何來，當然是依托于對購買者的調查。所以深入的調查對于品牌的挑選起著至關重要的作用。應在一定的品牌中選擇回頭客高的產品。
5、對于售后服務上的選擇，滿意的售后服務才會使消費者得到更多的保證，在挑選鑄鐵鑲銅閘門是一定要查看供應商在售后上重視程度。
鑄鐵閘門操作啟閉機之前，一定要先進行全面的檢查，檢查設備的完好無損，檢查內置零部件的安裝正常。只有保障設備的組織部件是一致的，并且連接緊密，才能夠穩定運行。操作啟閉機的過程中，操作人員一定要了解相關的操作常識，并且在實施操作的時候，還能夠很好的提升使用的價值，進而完善使用中的安全防護。
正確延長閘門的使用壽命有哪些方法：
1、要注意閘門表面層的保養維護
在使用閘門的時候，很多人都會將閘門與鑄鐵閘門相比較，在感慨鑄鐵閘門的操作困難的同時，也會對閘門存在有一定的想法。而閘門在進行使用的過程中，是會存在有諸多的便利與實際。只是，想要在自然的侵襲之下完整的保護它，就要注重細節上的維護了。及時的保養，并且盡量的避免設備的表面層被一些化學物質或是一些污漬所腐蝕，以免影響到正常的使用，導致設備受到損壞。
2、閘門需要定時的進行保養
我們在使用任何物品的時候，都是會希望它可以長久的陪伴我們，延長老化的時間。閘門也一樣，在使用的時候，要注重及時的保養維護，并且盡量的保持合適的規律，有助于提升設備的操作價值，并且在進行維護的過程中也可以適當?shù)奶砑右恍櫥瑒皶r的解決掉設備運行中噪聲過大的問題。
3、可以適當?shù)脑陂l門表面涂抹上一些預防生銹的物料
經常經受到風雨的洗刷，時間長久之后，閘門也是會出現一些銹跡，這時候，就可以提前做好維護了。在設備的表面層適當?shù)耐磕ㄒ恍┫嚓P(guān)的防銹物料，也可以刷上油漆，來對設備進行全面的防護，避免使用的過程中出現生銹的跡象，影響到閘門的操作。
4、進行清潔的時候不要使用一些刺激的清潔劑
1
鑄鐵鑲銅閘門
MXF-2000*2000
2套
手電兩用啟閉機
四.性能及結構
1、 閘門型式采用靠壁式，經定位固定后進行密封，啟閉機型式為手搖式，傳動機構為封閉
式（包括露出的絲桿配有不銹鋼罩殼）
2、 閘門的設計、制造、檢驗、和驗收等都符合CJ/T3006-92《供水排水用鑄鐵閘門》標準。
手盤式啟閉機按JB/T9019.1～9019.2《螺桿式啟閉機》標準。
3、 閘門能通過泵站設計規模的能力，上下啟閉自如無泄漏，整體剛性足夠不變形。啟閉機
具有足夠的動力能能啟閉閘門的上下運動，但操作啟閉力不大于7.5 kg。
4、 閘門結構形式為明桿式鑄鐵鑲銅閘門、閘門的主要鑄件（閘板、閘框和導軌）進行時效處理，鑄鐵沒有裂縫，疏松、氣孔、 縮松、澆注不足等缺陷。
5、 閘板、閘框按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5， 撓度不大于構件長度的1/1500 。
6、 閘板、閘框在厚度上留出2mm的腐裕度。閘門應涂環氧瀝青漆厚50微米。
7、 導軌按工作水頭設計，其拉伸、壓縮和剪切強度的安全系數不小于5，在閘門開啟到位置時，其導軌的頂端高于閘板的水平中心線。
8、 密封座分別置于閘框和閘板上，用密封座相同材料制作的沉頭螺釘緊固。在啟閉閘板過
程中，不能變形和松動，螺釘頭部落密封座工作面一起精加工，其表面粗糙度不大于3.2um。
9、 密封座工作表面沒有劃痕、裂縫和氣孔等缺陷，密封痤的板厚不小于6mm。
10、 在閘板上端設有吊耳，與閘板連接，吊耳的受力點靠近閘板中心線，在水頭啟閉時，
其拉伸壓縮和剪切強度的安全系數不小于5。
11、 閘門的泄漏量應不大于1.25L/min.m（密封長度）。
12、 閘桿的傳動螺紋為梯形螺紋，閘桿按工作開閉力設計，其拉伸壓縮和剪切強度的安全系數不小于5。
13、 閘框密封座與閘板密封座間隙小于0.1mm。
14、 閘板與閘框?qū)虿鄣拈g隙小于 1.6mm。
15、 手輪上標明開閉方向，手輪順時針為關閉閘門，人工操作力不大于150N。
16、 不銹鋼絲桿在上下運動至極限位置時其極限位置具有限位裝置保證其不脫落和彎曲，絲
桿直徑不少于60 mm。
17、 啟閉機啟閉時具指示牌表明啟閉方向。
18、 導向架間距不大于1.5 m，銅密封厚度為10 mm。
五.主要零部件
鑄鐵鑲銅閘門主要材質
門板、門框及導軌 球墨鑄鐵QT450-10
絲桿、銷軸及螺栓等 不銹鋼1Cr18Ni9T
齒輪 鑄鋼ZG
啟閉機 鑄鐵QT450-10
密封 球墨銅合金（不含鋅
導向架 球墨鑄鐵QT450-10
短管 Q235A δ≥10 mm
安裝聯接件 不銹鋼1Cr18Ni9Ti
鑄鐵鑲銅閘門的外形安裝尺寸：
MXY型明桿式鑲銅鑄鐵圓閘門外形及安裝尺寸
規格型號 口徑 安裝尺寸 配啟閉機（t) 適用水頭 重量
D B D1 F Φd n*d H
MXY-1400 1400 1570 1440 80 28 4*525 2300 3 6 750
MXY-1500 1500 1680 1540 100 28 4*575 2500 5 6 850
MXY-1600 1600 1780 1640 100 28 4*600 2600 5 6 1000
MXY-1700 1700 1880 1740 100 28 4*650 2800 5 6 1120
MXY-1800 180 1980 1840 100 28 4*675 2900 8 6 1250
MXY-1900 1900 2100 1940 120 28 4*725 3100 8 6 1460
MXY-2000 2000 2200 2040 120 28 4*750 3200 8 6 1600
MXY型明桿式鑲銅鑄鐵圓閘門公稱通徑 單位：cm
型號規格 公稱通徑D A B C E H 重量 備注
YXZ-Φ300 Φ300 460 300 200 90 540 75
YXZ-Φ400 Φ400 560 400 275 110 720 125
YXZ-Φ500 Φ500 660 500 340 110 900 165
YXZ-Φ600 Φ600 700 600 390 120 1080 256
YXZ-Φ700 Φ700 940 700 440 120 1260 310
YXZ-Φ800 Φ800 1030 800 500 130 1440 375
YXZ-Φ900 Φ900 1100 900 550 130 1620 475
YXZ-Φ1000 Φ1000 1260 1000 600 140 1800 520
YXZ-Φ1200 Φ1200 1470 1200 700 150 2160 658 鑄鐵鑲銅閘門的外形安裝圖：
鑄鐵鑲銅閘門
防腐
1、 不銹鋼酸洗鈍化
2、 非金屬、有色金屬不涂防腐涂料。
3、 其余部件在涂漆前先清除毛刺、氧化皮、銹斑、粘砂、結疤和油污等臟物，將澆
口、冒口多肉和銳邊等鏟平，并進行噴砂處理，表面處理的級別為Sa21/2 級。
油漆
1、表面進行噴涂處理，水上部分漆膜厚度不小于250um。
2、涂漆均勻、細致、光亮、完整。漆膜牢固、無剝落、流痕和裂紋等缺陷。
技術標準
1、本設備材料符合GB標準規定。
2、所有量度、尺寸、重量均用國際單位（SI）表示。
3、我公司（華江水利）已通過ISO9001質量體系認證。
鑄鐵鑲銅圓閘門的優點優勢：
1.結構簡單。鑄鐵鑲銅圓閘門由導軌、密封條、閘板、門框組成。結構簡單，操作方便。
2、密封性好。使用壽命較長，密封性能是閘門一個重要特點，鑄鐵鑲銅圓閘門就是一種密封性良好，滿足建設需要的閘門。
3、人性化的設計為技術人員提供便利性和簡單性，更重要的事此款閘門的使用壽命比較長，表面有金屬制成，具有防磨、防腐蝕的功能。
4、在實際工作中，可以采用手用啟閉機和手電連用啟閉機，這樣能夠方便工業操作，并且可以再沒有電的情況下繼續工作，不拖工程進度，因為奇特點深受水利建設的親賴。
