特點：箱體可為前開門或前后開門，箱內有充足的布纖、貯纖空間，有足夠的繞線盤掛線鉤，方便用戶操作。箱體采用優質不銹鋼板作材料，并經電鍍、噴塑處理，不僅具有良好的抗腐蝕、耐老化性能，而且箱體密封性能好，能抵受劇烈的氣候變化和惡劣的工作環境，防護等級達GB4208中IP65級要求。箱體由高強度玻纖增強聚脂模壓成型，具有良好的機械強度和抗腐蝕耐老化特性，而且重量輕。全模塊化設計，采用12芯熔接配線一體化模塊�？刹捎蔑w碟式直熔盤，體積小，直熔容量大。箱體底部高，空間大，便于光纜引入時，有更大的曲率半徑，安裝操作施工方便。光纜加強芯根據用戶需要，也可采用光纜固定罩殼形式，適用于普通和帶狀光纜。接地方式：箱體共有二層地，一層為保護地，光纜加強芯與保護地相接。另一層為機架地，該兩層地之間互不相通，分別通過各自的接地線通向機房大地。

①活動光纖連接器應滿足所選用型式的相關標準中規定的“插入損耗”和“回波損耗”的要求。

②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。

③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。

④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。

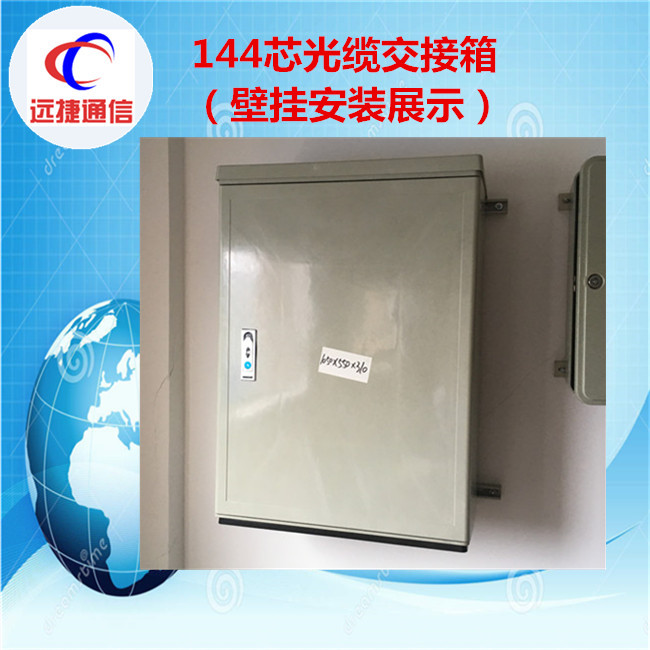

光交箱（144芯光交箱）配置圖片介紹

主要特點

1、 本設備全天候防護，外殼采用高強度防腐蝕特種合成材料，具有隔熱、防水氣凝結等特點，并能有效防止雨、雪、蟲及腐蝕性氣體等任何惡劣環境的影響。

2、 結構設計合理，箱體采用單面單開門，箱體內布線空間大，方便操作和維護。

3、 充分考慮光纜的固定、接地、熔接和冗余光纜的盤繞，使光纜的連接、調度非常方便。

4、 內部光路標識清楚，熔接、盤繞位置明確。

5、 交接箱結構緊湊，安裝簡便，密封性能極好．

6、 熔纖部分采用一體化熔纖盤，使光纜余纖、尾纖盤繞一體化，方便熔纖操作，且可安裝FC、SC適配器。適配器與箱體正面呈30°角，即可保證光纖彎曲半徑，又可節省空間，并且避免操作時光束直射人眼。

7、 適用于帶狀和非帶狀光纜。

主要技術指標

工作環境

·工作溫度：-40℃～+40℃

·貯運溫度：-40℃～+60℃

·相對濕度：≤95%（+40℃時）

·大氣壓力：70Kpa～106kpa

技術性能指標

·標稱工作波長1310nm 1550nm

·光纖活動連接器插入損耗（包括重復和互換）﹤

·回波損耗：APC型活動連接器≥60dB;UPC型活動連接器≥50dB；PC型活動連接器≥

·接地裝置與箱體金屬工件之間絕緣電阻﹥2×104MΩ，試驗電質為直流500V。

·耐溫性能：在±55℃±2℃環境中放置16小時后，在常態下恢復1小時，性能無影響。

·耐壓性能：接地裝置由于箱體工作之間耐壓大于3000V（DC），1min不擊穿，無飛弧。

·防熱性能：箱體由特殊材料構成，具有超強隔熱性能。

·密封性能：防塵性能：優于GB4208/1P53要求。

防水性能：80Kpa水壓，±60°角擺沖水管角度，淋水15min，水珠不能進入箱內。

·箱體靜電負荷能力：殼蓋≥1000N

側表面≥200N

門鉸鏈≥200N

·抗沖擊能力：使用沖擊實驗臺，在X、Y、Z三個軸向各施加六次

峰值加速度為300m/s2，持續時間為6ms的沖擊力，無任何破壞和損傷。

密封條使用壽命：不低于10年。

光纖彎曲半徑：光纜光纖在箱內部盤繞時，無論在何處 轉彎，其曲率半徑﹥40mm。

材料

●SMC是Sheet molding compound的縮寫，即片狀模塑料。主要原料由SMC專用紗、不飽和樹脂、低收縮添加劑，填料及各種助劑組成。它在二十世紀六十年代初首先出現在歐洲，在1965年左右，美、日相繼發展了這種工藝。我國于80年代末，引進了國外先進的SMC生產線和生產工藝。SMC具有優越的電氣性能，耐腐蝕性能，質輕及工程設計容易、靈活等優點，其機械性能可以與部分金屬材料相媲美，因而廣泛應用于運輸車輛、建筑、電子／電氣等行業中。

●GTGXF通信光纜交接箱材料與處觀---該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，箱體表面平整光滑，顏色均勻，不易刮傷。具有高強度、耐腐蝕、耐老化的特點。能抵御劇變氣候和惡劣環境的影響。

●使用雙層熔接配線盤，充分利用了盤的上下兩面，集熔接和配線于一體，可采用卡式安裝FC、SC   型適配器。每盤可安裝12個適配器，適配器傾斜30°角在光纖熔接配線盤內，可保證光纖的曲率半徑。

●適用于普通光纜和寬帶光纜，空間布線大，所有光纜、光纖走線在任何位置都能有效保護。

●箱門門鎖具有良好的防破壞功能，啟閉靈活可靠，箱門開啟角度〉120°，密封性能好外箱體采用SMC不飽和聚脂玻璃纖維。板厚1.5mm，內層采用1.5mm優質冷扎鋼板，均從上海寶鋼采購。

工藝過程

①該箱體采用SMC不飽和聚脂玻璃纖維材料經高溫一次模壓成型，增強模塊塑料在高溫高壓下固化成型。SMC系列模塑料成型工藝 ：模壓成型溫度：150℃±5℃  保壓時間：60-70s／mm 模壓壓力：10-20Mpa具體工藝視產品和模具結構而定，如果制品厚度比較厚，則溫度應稍低，一般成型溫度為 135℃-145℃，形狀越復雜，成型壓力越高。

②機械強度高、阻燃性好--該箱體由于采用SMC復合材料，比重輕、機械強度高，并具有良好的阻燃性。箱門采用縱向全長鉸鏈，不易變形，安裝互換性好。

③抗腐蝕、耐老化、電絕緣性強-- 該箱體抗腐蝕、耐老化、高壓防護性能好、電絕緣性強，能夠適應強酸、強堿等各種惡劣環境。

④耐高溫、防凝露--該箱體由于采用SMC復合材料，具有金屬材料無法比擬的隔熱保溫性能，耐高溫，并有效防止水汽凝結。

①活動光纖連接器應滿足所選用型式的相關標準中規定的“插入損耗”和“回波損耗”的要求。

②高壓防護接地裝置與箱體金屬工件之間的耐壓水平應不小于直流3000V，1min不擊穿無飛弧。

③高壓防護接地裝置與箱體金屬工件之間的絕緣電阻，在試驗電壓為直流500V條件下，不小于2′104MW。

④高壓防護接地裝置與光纜中金屬加強芯、擋潮層及鎧裝層相連的地線截面應不小于6mm2。

1、組成、形式

  1.1 組成

       光纜交接箱由箱體、內部結構件與工作單元、光纖活動連接器及備附件等組成

  1.2 型式

       可以室內落地、室內壁掛、室外架空、室外落地、室外壁掛安裝及室內外通用型。

2、環境描述

2.1 使用環境條件

光纜交接箱產品介紹及應用隨著電信營商3G、FTTx寬帶提速工程的快速發展，傳統傳輸線路帶寬及光接入端口已經遠遠不能滿足需要，基于EPON/GPON的FTTx網絡結構，已成為運營商通信傳輸線路的首選方案。光纜交接箱作為傳輸線路中的重要組成部分，為適應傳輸網絡的發展要求，功能從大芯數、熔配一體逐步過渡到多纜、小芯數、帶分光配線等實際應用環境上來，其結構對熔接配線、線纜管理、分光配置、防護等提出新的要求。遠捷通訊光纜交接箱產品，針對各地區域氣候環境，推出不同材質、分光功能、配線容量的光纜交接箱產品可供選擇，現已廣泛應用于電信運營商3G網絡、光進銅退、FTTx、城域網傳輸改造等項目中，應用方案如下：支持EPON/GPON分光功能遠捷通訊多年來積極參與行業標準的制訂，并參與YD/T988-2007<<通信光纜交接箱>>的起草及編制，該標準已成為行業內光纜交接箱設計、制造、測試、驗收的重要參考依據。

三網合一光纜交接箱是用于光纖接入網(電信網、移動網、聯通網）三網主干光纜與FTTH小區配線光纜節點處的接口設備，可以實現大容量光纖的熔接、終端存儲以及調度等功能。該產品的應用，減少了三網的重復線路建設，精簡線路，美化環境。

箱體采用SMC材料制造，抗腐蝕耐老化，使用壽命超過20年。

殼體門框四周采用凹槽結構，硅橡膠密封 ，密封性能達到GB4208--1993中IP 級要求。

箱體內部夾以隔熱材料，能有效防止箱內凝露的產生。

采用12芯熔配一體化模塊，最大幅度利用有效空間，最大容量為864芯。

卡接式安裝FC、SC適配器。

前后設通道，可方便跳線靈活跳接

12芯熔配一體化模塊可抽出至箱外，全面正面操作。

有可靠的光纜固定、開剝和接地裝置。

各部件位置和按排，確保光纜在任何位置時彎曲半徑大于40MM。

光纜進殼體接口處，突破傳統方式防水接頭處理光纜密封問題

使用條件：

工作溫度：-40℃∽ 60℃

相對濕度：≤95%（ 40℃時）

大氣壓力：70∽106Kpa

貯運溫度：-40℃∽ 60℃

防潮防雨防塵防盜符合YD/T988-1998標準

主要技術參數：

插入損耗：1.31,1.55um LD光源。單模≤0.18dB多�！�0.30dB

回波損耗：1.31,1.55um LD光源。單模PC≥45dB UPC≥50dB APC≥60dB

絕緣電阻：≥2×10⁴MΩ/500VDC

耐電壓：3KV_DC/1min不擊穿，無飛弧

箱體各表面能承受與表面垂直的壓力大于980N，箱門打開后，在最外端應能承受的垂直壓力大于200N
