|
產(chǎn)品簡(jiǎn)介
環(huán)保型銅材化學(xué)拋光劑 MS0307 是屬于最新的環(huán)保雙氧水體系拋光液。本品外觀無(wú)色透明、無(wú)剌激性氣
味。使用時(shí)無(wú)酸霧、無(wú)黃煙、安全環(huán)保，而且拋光過(guò)程中產(chǎn)生的氧氣會(huì)增加工作場(chǎng)所的氧氣濃度，改善工作
環(huán)境。是目前用于替代鉻酸型傳統(tǒng)拋光工藝的最佳選擇。
特性與優(yōu)點(diǎn)：
1、:通用：適合所有黃銅、紫銅、白銅、青銅和鈹銅及其它銅合金的拋光；
2、亮度高：采用本工藝可以達(dá)到近似鏡面效果，優(yōu)于市場(chǎng)同類產(chǎn)品；
3、穩(wěn)定：添加了特殊雙氧水穩(wěn)定劑,可以確保 80℃以下溫度不出現(xiàn)快速分解的現(xiàn)象。性能十分穩(wěn)定,彌補(bǔ)了市
場(chǎng)同類產(chǎn)品容易分解不穩(wěn)定的不足；
4、環(huán)保：不含鉻酸鹽等重金屬，符合綠色環(huán)保的要求
5、工藝簡(jiǎn)便：配合特殊工藝，大部分黃銅采用本工藝拋光時(shí)不需退膜，一步即可完成拋光，省時(shí)省力
典型性質(zhì)
美貝仕拋光系列
銅材化學(xué)拋光劑 MS0307 性能指標(biāo) 測(cè)試方法
相對(duì)密度（20℃） 1.02~1.05 相對(duì)測(cè)量法
外觀 無(wú)色透明液體 目視
pH 值 1.04~1.08 PH 數(shù)顯測(cè)試計(jì)
東莞市凱盟表面處理技術(shù)開(kāi)發(fā)有限公司 出品
中國(guó) 廣東省東莞市謝崗鎮(zhèn)曹樂(lè)工業(yè)區(qū)
TEL:++86-769-8763 3525 FAX:++86-769-8350 8759
http//www.kaimeng2005.com
. 隨著產(chǎn)品的不斷研究與發(fā)展,這里顯示的產(chǎn)品資料會(huì)改變.產(chǎn)品的典型數(shù)據(jù)亦會(huì)改變,不再另行通知
©2008 vicom corporation .All rights reserved

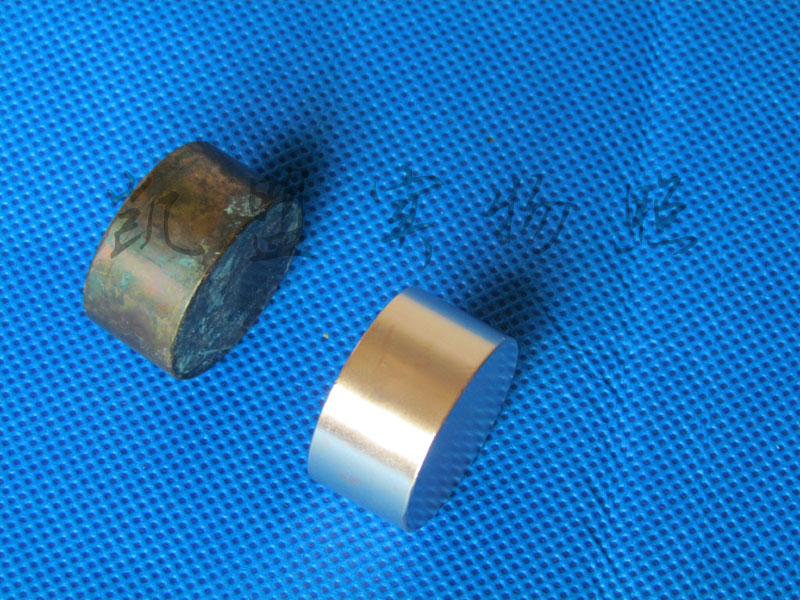

使用方法：
將拋光液加溫至 45~50℃，把清洗好的銅件置于拋光液中浸泡約 1-3 分鐘后取出，用水洗凈。此時(shí)銅件
表面已形成棕色透亮的氧化膜。然后再將銅件放入到濃度為 5-8%的硫酸溶液中浸泡約 8-15 秒即可將表面
的棕膜退凈而呈現(xiàn)表面光亮。為了保證拋光的品質(zhì)，拋光時(shí)應(yīng)注意：
1、小件產(chǎn)品（面積小重量輕）可以用網(wǎng)狀類籃子將產(chǎn)品盛入籃子內(nèi)進(jìn)行拋光，拋光時(shí)將籃子輕輕抖動(dòng)，
以避免產(chǎn)品之間相互重疊，造成拋光不均勻的現(xiàn)象。
2、大面積銅件：制作相應(yīng)的處理槽，將產(chǎn)品豎立于槽干之內(nèi)靜止不動(dòng)，必須全部浸入槽液中，待整個(gè)產(chǎn)品
表面形成棕色或黑色氧化膜時(shí)取出除膜，否則容易造成拋光不均勻的現(xiàn)象。
工藝流程：
除油脫脂—漂水沖洗—MS0307 化學(xué)拋光—漂水沖洗—脫膜（5~8%的稀硫酸溶液浸泡 8~15S，至表面露出光
亮色）—漂水沖洗—銅材鈍化處理—漂水沖洗—純水洗—烘干—成品包裝
注意：如果銅材表面有嚴(yán)重的氧化皮時(shí)，請(qǐng)先用 30%的硫酸或 30%的硝酸浸泡 1-3 分鐘清洗后再進(jìn)行拋光。
槽液維護(hù)：
生產(chǎn)時(shí)隨著拋光的不斷進(jìn)行，槽液中的雙氧水和光亮劑會(huì)不斷消耗，這樣會(huì)導(dǎo)致產(chǎn)品光亮度下降。一般按
照每公斤拋光液每處理約 1.5-2m2時(shí),應(yīng)當(dāng)向槽液中補(bǔ)加 MS0307A 復(fù)合添加劑 7~10%，或按 MS0308 光亮劑 1 份：
雙氧水 3 份（1：3）比例混合成“復(fù)合添加劑”補(bǔ)加總槽量的 7~10%（備注：MS0307A 復(fù)合型添加劑，
MS0308 光亮劑）以維護(hù)拋光液的重復(fù)使用。根據(jù)經(jīng)驗(yàn)，本拋光液的使用壽命為每公斤能夠處理約 7~12m2銅
材。
注意事項(xiàng)：
1.拋光處理的時(shí)間可以根據(jù)需要適當(dāng)延長(zhǎng)，不會(huì)發(fā)生過(guò)腐蝕現(xiàn)象，因?yàn)楫a(chǎn)品的表面會(huì)自動(dòng)形成氧化膜進(jìn)行保
護(hù)，這層膜從黃色逐漸漸變?yōu)樽丶t色甚至黑色，該氧化膜越均勻，越光亮，透明度越好，其拋光質(zhì)量就越好;
2．若產(chǎn)品光亮度不夠，可以重復(fù)拋光--化學(xué)退膜--水洗程序多次．不影響拋光質(zhì)量;
3.拋光液的溫度至關(guān)重要，以 45℃最為適宜．當(dāng)溫度低于 40℃時(shí)可能會(huì)引起光亮度不足;
4、銅車件或鑄件在稀硫酸溶液中退膜時(shí)間不宜過(guò)長(zhǎng)，膜退盡則取出，否則容易造成變色或消光，對(duì)于部分鑄
件拋光后有掛灰的情況，可以向槽液中添加 0.1%的 NaF 進(jìn)行消除.
|
在線咨詢
在線客服：0571-87774297
