產品簡介

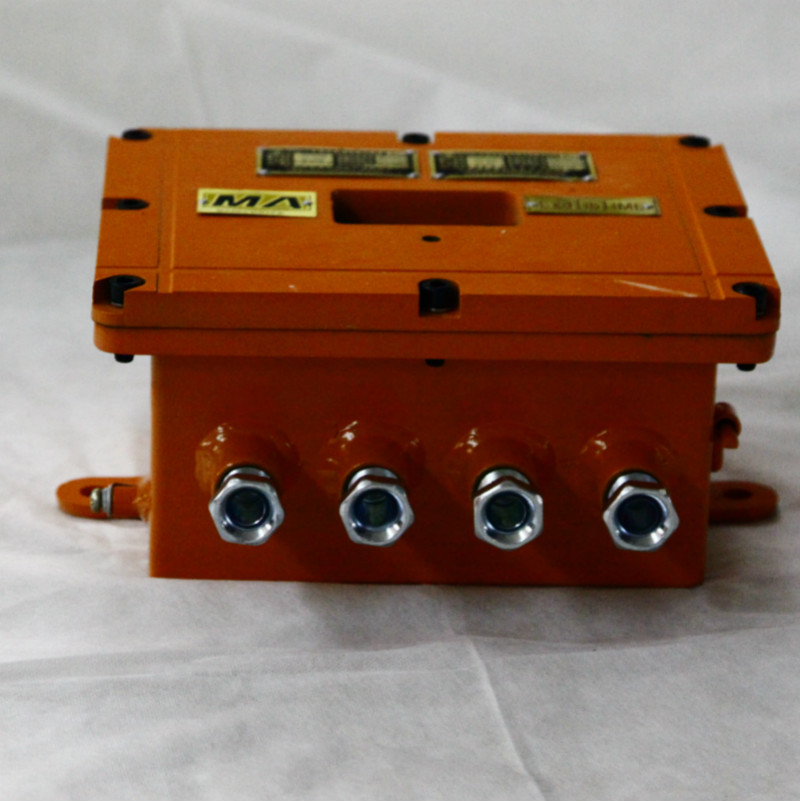

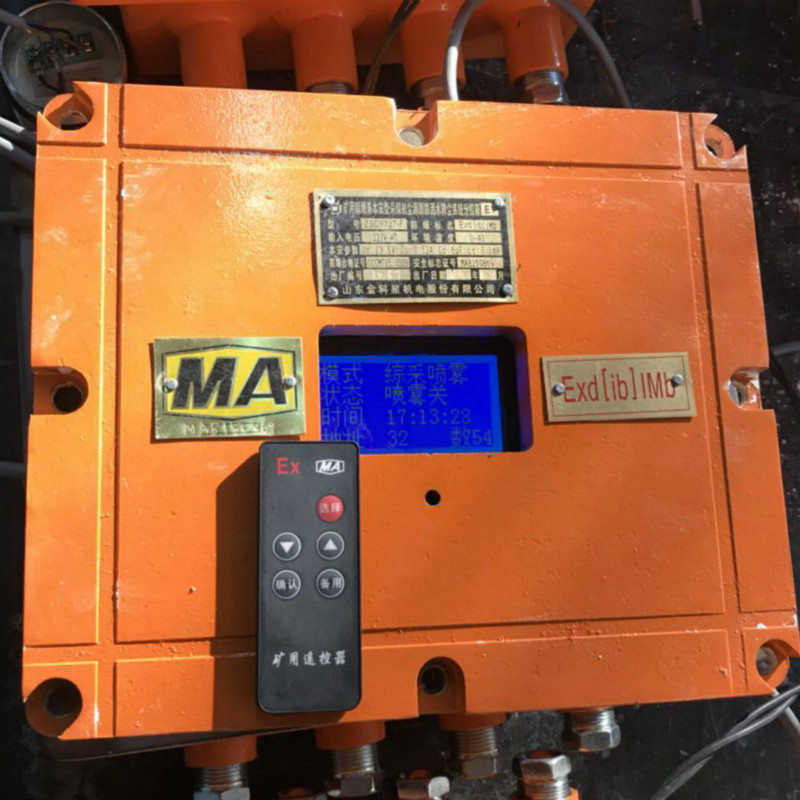

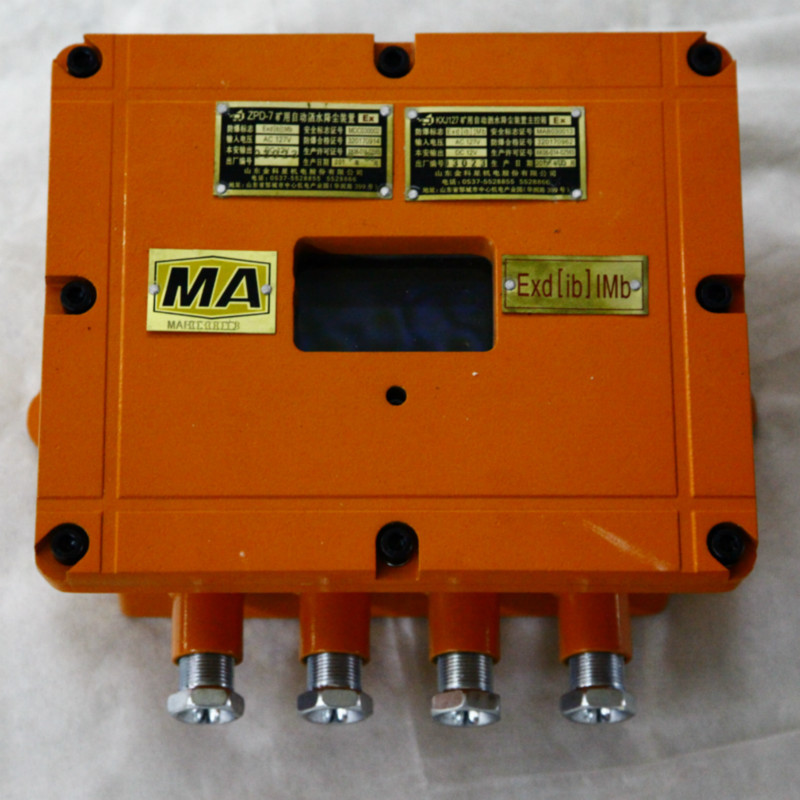

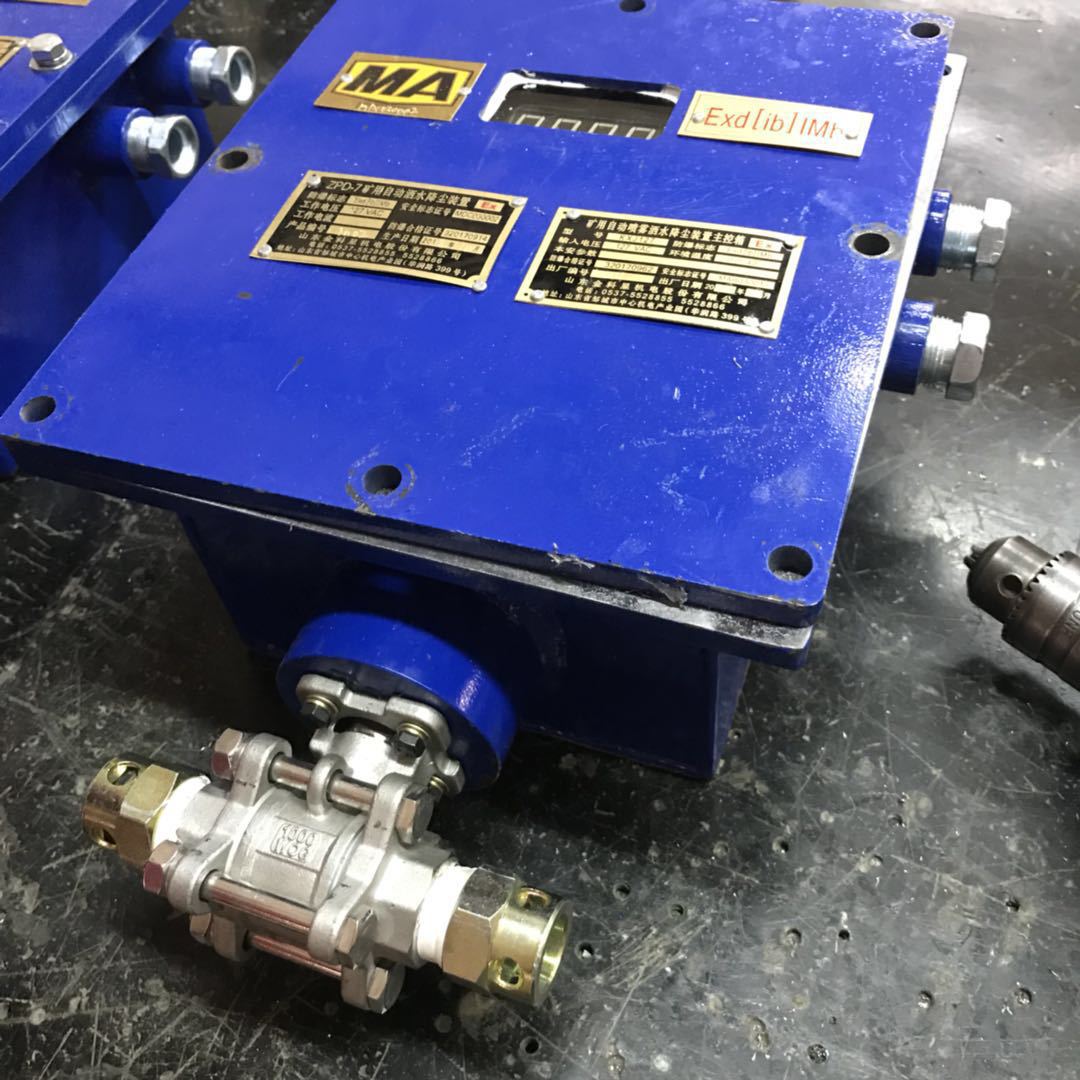

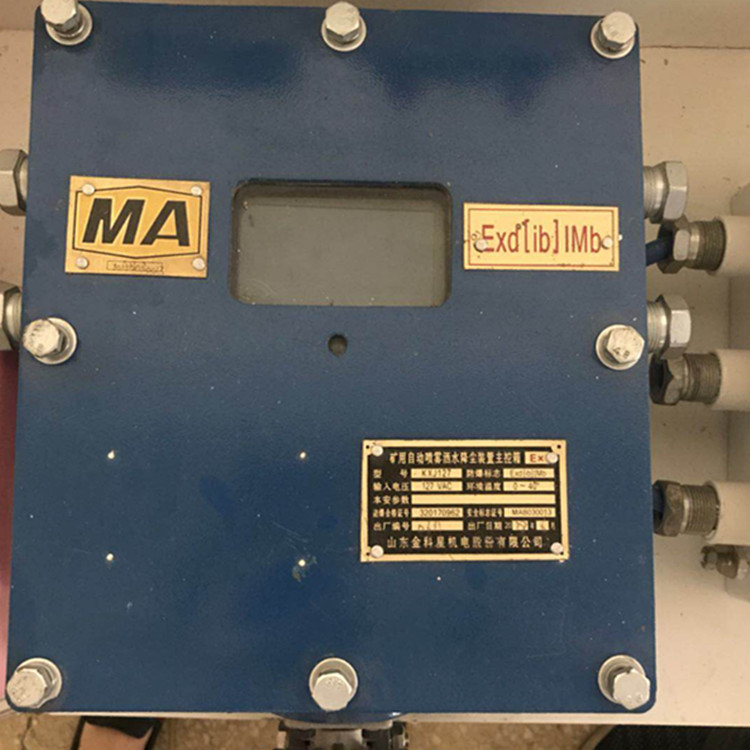

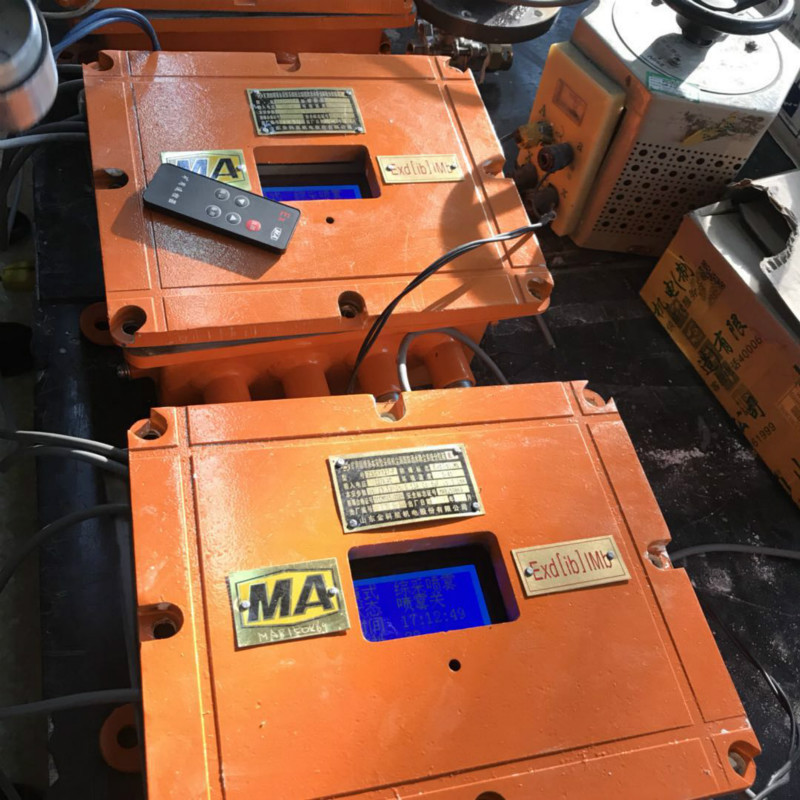

ZPD-7型大巷噴霧裝置，是本公司研制的一種機電一體式巷道專用噴霧裝置，由PLC編程主控箱電動球閥和紅外傳感器組成。該裝置主要適用于煤礦井下的采煤順槽、綜掘皮帶巷、主皮帶運輸巷、各種轉載點、噴漿作業等粉塵作業和具有氣體的環境。

工作環境

a、海拔高度不超過2000m；

b、環境溫度；0℃～40℃；

c、大氣壓力：（80～110）KPa；

d、平均相對濕度≤95％RH（25℃）；

e、含有沼氣、煤塵等混合物的煤礦井下；

f、無足以腐蝕破壞金屬殼體及電器絕緣性能的氣體

g、無淋水及其它液體侵入。

工作原理

本裝置一般設計為常噴（也可根據用戶要求定時噴灑）。當來人來車時，紅外傳感器發出的信號輸入主控板，主控板驅使電動閥門關閉，人車過后經一定延時，又重新開啟繼續噴霧。

技術參數

a、防爆形式：礦用隔爆兼本安型：：Exd[ib]IMb；

b、電源電壓：127VAC（±10%）；

c、本安開路電壓：DC12V；

d、本安短路電流：240mA；

e、延時范圍：40秒～120秒；

f、電動球閥工作電流：75mA；工作電壓：12VDC；

g、外形尺寸：260mm×270mm×110mm。

安裝使用

1、根據巷道尺寸做一合適水幕，本裝置的一端連接主水管道，另一端用高壓水管連接水幕。

2、傳感器安裝在巷道側壁或頂壁，根據風向、風速等條件確定傳感器與主機的距離。

3、噴霧時間調整：打開主控制箱，電動閥門打開后，關閉的時間長短可調整回位拔碼開關來實現。每拔到ON位置一位可增加延時40S左右。

常見故障

1、常噴不停：電動閥損壞，致使閥門不能關閉，更換電動閥門或修復。

2、不噴灑：

a、電動閥損壞，致使閥門不能開啟，修復或更換。

b、傳感器損壞或障礙物擋住，擦試傳感器鏡片，重新調整對準，或更換傳感器。

c、電路板原因，更換或修復。

   3、噴灑時有淋人現象，調整延時時間或調整傳感器的位置。

注意事項

1、嚴禁帶電安裝、維修。

2、電源進線與紅外傳感器進出線布置應合理。

3、對主機、電動閥門、傳感器應注意保養、維護如涂油、擦拭灰塵等。

4、設備應有專職人員管理、使用。

5、操作不當或電源電壓過高過低造成的元件損壞不在保修之列。

運輸與貯存

該產品出廠采用裝箱運輸，暫時不用時放入室內干燥處存放。使用前開箱檢查是否與標明的電壓相符。

售后服務

   我公司產品自出廠之日起，半年內產品實行“三包”�！叭逼趦�(nèi)出現質量問題，我公司負責免費更換配件。

訂貨須知

1、訂單上需注明產品名稱、型號、訂貨數量及要求交貨日期；

2、訂單上還應注明收貨單位、名稱、聯系人、詳細通訊地址、托運方式及到站地點；

3、包裝運輸費由需方負擔。
