粗大浓稠硕大噗嗤噗嗤h,精品人妻码一区二区三区,国产av无码专区亚洲精品,日韩a片无码毛片免费看小说

  泊頭玖鑫鑄造覆膜砂廠家分享經(jīng)驗：覆膜砂鑄造比普通砂鑄造成本一般能高多少？經(jīng)常有客戶會問我這樣的問題。從理論上來講覆膜砂鑄造利息要高于普通砂鑄造，首先從原材料的價格上分析，覆膜砂按品均價格為850元/噸（760元-1300元不等）普通的粘土砂價格為220元/噸，覆膜砂是普通砂的幾倍。

    但這只是外表現(xiàn)象，凡事要從長遠的角度考慮，覆膜砂鑄造又稱“殼型鑄造”這種工藝生產(chǎn)進去的鑄件尺寸精度與外觀質(zhì)量是普通砂鑄造無法比及的因為覆膜砂鑄造是用射芯機造型或制芯的所以

大大節(jié)約了勞動力，降低了造型本錢，機械化造型是人工的3-5倍，大大提高了生產(chǎn)效率。

    另外，覆膜砂鑄造可實現(xiàn)多箱疊型澆注，實現(xiàn)疊型鑄造，實現(xiàn)小型鑄件的大批量生產(chǎn)，大大減少了澆冒口的損耗，降低了本錢。綜合考慮覆膜砂鑄造比普通砂鑄造成本高，但高中有低，正是認(rèn)識了這一點，越來越多的鑄造企業(yè)朝著覆膜砂鑄造的方向發(fā)展。

覆膜砂在使用過程中的六點注意事項

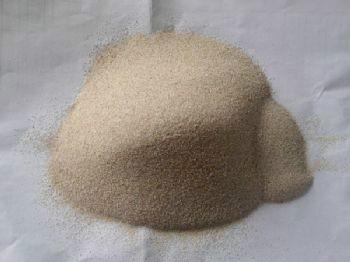

  鑄鋼覆膜砂生產(chǎn)廠家分享覆膜砂在使用過程中的六點注意事項：砂粒表面在造型前即覆有一層固體樹脂膜的型砂或芯砂。有冷法和熱法兩種覆膜工藝：冷法用乙醇將樹脂溶解，并在混砂過程中加入烏洛托品，使二者包覆在砂粒表面，乙醇揮發(fā)，得覆膜砂；熱法把砂預(yù)熱到一定溫度，加樹脂使其熔融，攪拌使樹脂包覆在砂粒表面，加烏洛托品水溶液及潤滑劑，冷卻、破碎、篩分得覆膜砂。 用于鑄鋼件、鑄鐵件。覆膜砂在使用過程中的注意事項有哪些？

    1、覆膜砂鑄件氣孔型芯排氣不暢;樹脂砂發(fā)氣量大或發(fā)氣速度不合適;砂芯固化不徹底.改善排氣系統(tǒng),提高排氣效果;選用集中度高或較粗的原砂;采用低發(fā)氣覆膜砂。

    2、覆膜砂芯表面疏松:射芯壓力過高或過低;模具排氣不暢;模具由于分盒面間隙大而跑砂;覆膜砂流動性差或透氣性差.選用合理射砂壓力,改善排氣系統(tǒng),防止憋氣;采用變形小的材料作芯盒;選用

流動性和透氣性好的覆膜砂。

    3、覆膜砂芯變形、斷裂模具受熱不均,或型芯壁厚的差異大,造成冷卻時收縮不一致;接芯叉子變形或砂芯存放不平;覆膜砂高溫性能差;澆注壓力過大改善模具結(jié)構(gòu),使溫度分布均勻;采用成型托盤

存放砂芯;采用固化收縮率小的樹脂;采用耐高溫低膨脹覆膜砂;改進澆注系統(tǒng)采用無壓式。

    4、覆膜砂鑄件表面不良酚醛樹脂在高溫下生成的光亮碳漂浮在鐵液表面,凝固時鑄件表面產(chǎn)生皺皮.加入2%左右氧化鐵粉,采用導(dǎo)熱率高的原砂;殼芯表面刷涂料;覆膜砂中添加特殊輔料。

    5、覆膜砂鑄件內(nèi)部縮松覆膜砂中的樹脂在高溫下燃燒產(chǎn)生熱量,減緩了鐵水的凝固速度,導(dǎo)致縮松.采用激冷類覆膜砂;在殼型芯內(nèi)放置內(nèi)冷鐵。

    6、覆膜砂脫殼:模具設(shè)計不合理,芯盒溫度不均勻,使低溫部位強度偏低而脫殼;覆膜砂熔點低,固化速度慢,熱強度偏低.改善模具結(jié)構(gòu),使溫度分布均勻;選用熔點高、固化速度快、熱強度高的樹脂。
