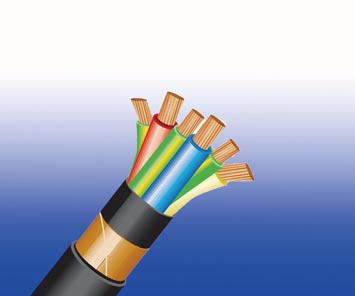

600/1000V XLPE絕緣, PVC護套, 屏蔽電力纜 3E--8*0.5)
FGD300 1RCV-R (CU/XLPE/CUTO/PVC 600/1000V Class 2)
應用
IEC 60502-1標準600/1000V XLPE絕緣 PVC護套系列屏蔽線纜是特別設計來滿足廣泛的需求的變速驅動器并大大減少電磁噪音干擾, 特別是在變速傳動(VSD)應用程序和在生產時固定導體之間的干擾。做為電力電纜減少電容，保持一個平衡狀態，包括接地線和銅帶屏蔽之間。屏蔽相鄰導體的電導率1/10, 這個范圍的變速轉動線纜有效抑制輻射并進行了射頻排放。
標準
標準適應 IEC 60502-1
防火性能
|
阻燃性（單根垂直線纜測試）
|
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1); NF C32-070-2.1(C2);CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*
|
|
降低火蔓延（垂直安裝的成束電纜測試）
|
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24;VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1);CEI 20-22/3-4; EN 50266-2-4*; DIN VDE 0482-266-2-4
|
|
無鹵
|
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1;CEI 20-37/2-1; BS 6425-1*
|
|
無腐蝕性氣體排放
|
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2;CEI 20-37/2-2; BS 6425-2*
|
|
最小煙霧釋放
|
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2;CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*
|
|
無有毒氣體
|
NES 02-713; NF C 20-454
|
注：*表示該標準已經被取代
額定電壓
600/1000V

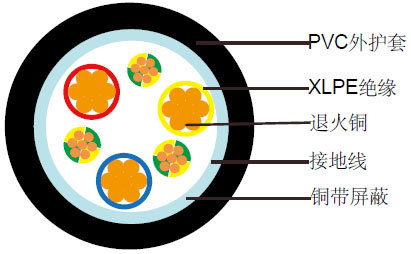

線纜結構
|
導體
|
平紋退火銅，多股絞合符合IEC(EN) 60228 class 2
|
|
絕緣
|
交聯聚乙烯復合物
|
|
屏蔽
|
銅帶
|
|
外護套
|
熱塑性PVC復合物，抵抗紫外線, 耐碳?xì)浠衔、耐油、反嚙齒動物和抗白蟻屬性可以被作為選項。符合防火性能標準(IEC 60332 - 1,IEC 60332 - 3,UL 1581,UL 1666等)取決于氧指數的PVC復合物的全方位電纜設計。LSPVC也可以根據要求提供。
|
色譜
|
絕緣顏色
|
紅色, 黃色, 藍色, 黃/綠(X3)
|
|
外護套
|
黑色或定制
|
護套顏色：黑色或根據客戶要求
物理性能和熱性能
|
工作溫度范圍
|
最大90°C對于XLPE
|
|
短路過載溫度可達250°C(5s)
|
|
最小彎曲半徑
|
10 x 總外徑
|
結構參數
|
導體
|
FGD300 1RCV-R
|
|
芯數/截面積
|
股數/單絲直徑
|
接地線規格
|
標稱絕緣厚度
|
標稱護套厚度
|
標稱總外徑
|
大約重量
|
|
MM?
|
NO./MM
|
MM?
|
MM
|
MM
|
MM
|
KG/KM
|
|
3×1.5
|
7/0.53
|
4.5(3×1.5)
|
0.7
|
1.8
|
13.6
|
325
|
|
3×2.5
|
7/0.67
|
4.5(3×1.5)
|
0.7
|
1.8
|
14.8
|
380
|
|
3×4
|
7/0.85
|
4.5(3×1.5)
|
0.7
|
1.8
|
15.8
|
440
|
|
3×6
|
7/1.04
|
7.5(3×2.5)
|
0.7
|
1.8
|
16.9
|
550
|
|
3×10
|
7/1.35
|
12(3×4)
|
0.7
|
1.8
|
18.6
|
750
|
|
3×16
|
7/1.70
|
18(3×6)
|
0.7
|
1.8
|
20.8
|
1000
|
|
3×25
|
7/2.14
|
30(3×10)
|
0.9
|
1.8
|
24.0
|
1470
|
|
3×35
|
7/2.52
|
30(3×10)
|
0.9
|
1.8
|
25.6
|
1890
|
|
3×50
|
19/1.78
|
30(3×10)
|
1.0
|
1.9
|
31.1
|
2300
|
|
3×70
|
19/2.14
|
48(3×16)
|
1.1
|
2.0
|
34.6
|
3200
|
|
3×95
|
19/2.52
|
48(3×16)
|
1.1
|
2.2
|
39.3
|
4200
|
|
3×120
|
37/2.03
|
75(3×25)
|
1.2
|
2.3
|
44.0
|
5400
|
|
3×150
|
37/2.25
|
75(3×25)
|
1.4
|
2.5
|
49.0
|
6400
|
|
3×185
|
37/2.52
|
105(3×35)
|
1.6
|
2.6
|
54.0
|
7900
|
|
3×240
|
61/2.25
|
150(3×50)
|
1.7
|
2.8
|
61.0
|
10200
|
|
3×300
|
61/2.52
|
150(3×50)
|
1.8
|
3.0
|
67.0
|
12300
|
|
