用途

   本設備用于污水處理廠圓形二沉池，將沉降在池底的污泥刮集至一組沿半徑方向布置的吸泥管管口，再通過中心排泥管排出，以便污泥回流或濃縮脫水；此外，還可以撇除液面浮渣。

特點、構造及工作過程

2.1特點

2.1.1結構簡單、重量輕：

2.1.2節約運行費用、維護管理方便：由于采用虹吸管將泥槽的污泥經不旋轉的中心泥罐排至中心排泥管，沒有動密封，杜絕了上清液短流，既避免了回流泵能耗的浪費，又保證了回流污泥的濃度，為生化工藝正常運轉創造條件。同時，也根除了由于動密封而帶來的維護工作；

2.1.3新型的傳動裝置，驅動裝置中關鍵部件—減速器采用先進的軸裝式，無需對中，安裝方便，結構緊湊、效率高、重量輕；

2.1.4可根據特定的要求配備過扭保護機構，當扭矩值達到設定值時自動報警停機，安全可靠。

2.2構造及工作過程

本設備如圖所示由工作橋、排泥槽、吸泥管系統、虹吸抽空系統、中心回轉軸承、驅動裝置、撇渣裝置、集電器、控制箱等組成。

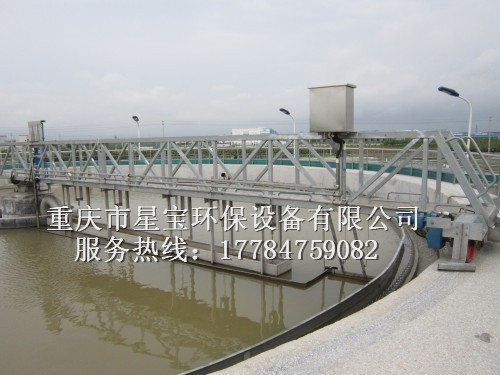

工作橋由置于周邊的驅動裝置帶動，繞池中心軸線旋轉，沉積在池底的污泥由刮泥板刮集至各吸泥口，在負壓的作用下，污泥經吸泥口、輸泥槽、虹吸管、中心泥罐、中心排泥管排至污泥坑。每個吸泥管上端設有調節器，以調節各吸泥管的流量分配。同時，液面上的浮渣向隨工作橋旋轉的撇渣板和周邊擋渣堰形成的漸縮區域內集中，直至其封閉邊—刮渣擺臂。當擺臂抵達集渣斗時，由擺臂上的刮渣板刮集至集泥斗（籃）。

3、電控箱操作程序

3.1檢查：

送電前檢測控制箱、集電器各滑環之間及電動機的絕緣電阻、接地保護和各電氣接點是否可靠。送電后檢查三相電壓是否正常。

3.2操作程序：

接通電源：合上電源開關QF，電源指示紅燈HR亮。

1）手動方式：將選擇開關SA置于“手動”（左旋45°）擋。

Δ  按抽真空按鈕ST2，抽真空信號燈亮。

Δ  吸泥機形成虹吸，按抽真空停機按鈕SP2，抽真空信號燈滅。

Δ  按起動運行按鈕ST1，吸泥機運行信號燈亮。

Δ  按停止按鈕SP1，吸泥機停機，運行信號燈滅。

2）自動方式：將選擇開關SA置于“自動”（右旋45°）擋。

由PLC工作站發送指令以控制吸泥機的運行。
