風送式噴霧機

WP系列風送式噴霧風機，是利用高壓風將霧化好的水霧沿著固定的導流風筒方向吹送到較遠的方向，并使水霧在高壓風的作用下達到微米級的水霧顆粒。該設備具有可移動、霧化降塵效果好、射程遠的特點。特別適用于環保降塵、除霾行業，如易起塵的煤炭及其它物料堆場、卸料口、車輛卸料場、碼頭、煉鋼廠等場合；還可應用于公共場合的除塵、抑塵、降溫以及農林、苗木的農藥噴灑等。

技術參數

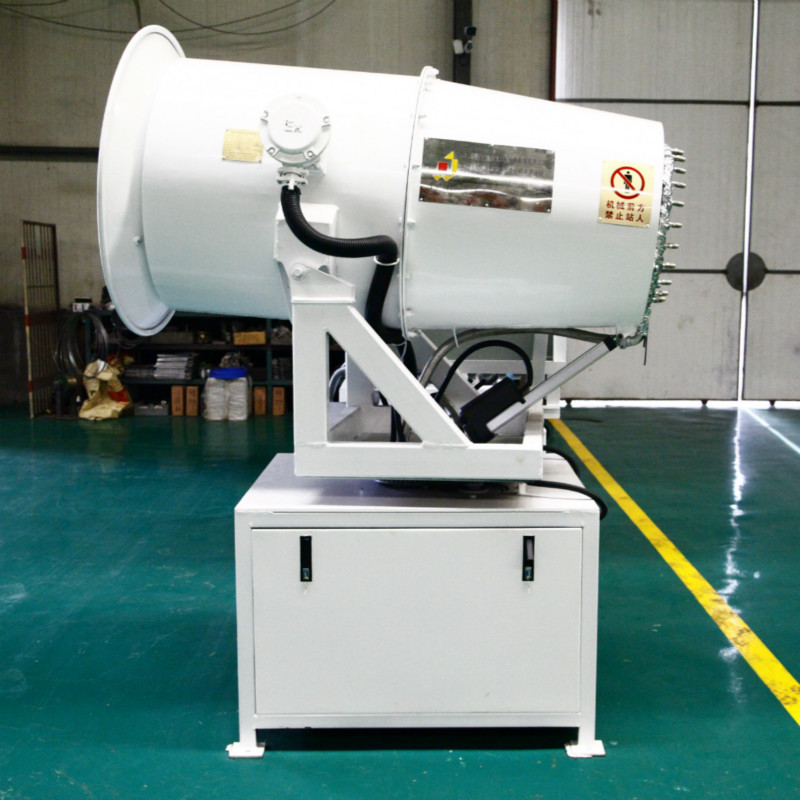

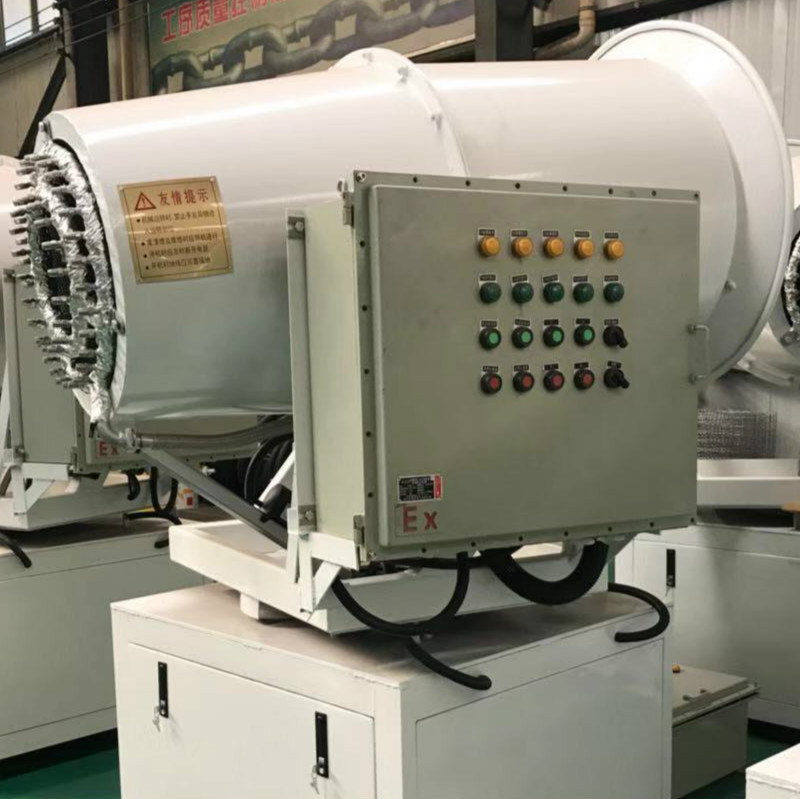

 防爆霧炮

主要結構

該風機主要包括系統機架、軸流風機、特制風機風筒、高壓多級水泵、水泵用電機、旋轉電機、電控系統、遙控系統等。

根據需要可以選配風機行走系統、液壓供電系統、水箱及拖車等。

系統支架實現對整機設備的支撐以及與托運設備的連接，軸流風機及風機風筒如下圖所示是本設備的核心部件，主要實現風量的輸送和高壓水的霧化。

本設備通過電控系統可以實現噴霧風機的俯仰角的調整、風機水平方向360度旋轉，風機和水泵的啟動、停止控制，并具有工作狀態顯示功能。

抑塵車

產品特點：

• 結構緊奏、布局合理、做工精細、操作性能好；
• 射程遠、覆蓋面積大、霧粒細小、與飄起的塵埃接觸時，形成一種潮濕霧狀體，能快速將塵埃抑制降沉；
• 工作效率高、噴霧速度快、對塵埃有較強的穿透力和霧珠附著力、能有效地節約用水量和減少環境污染；
• 遙控/電控兼容、起動快捷、使用安全、靈活方便、性價比高；工作效率高、適用范圍廣、微電機控制水平旋轉、液壓系統控制俯仰角度，變換角度速度快；
• 耗水量相比其它抑塵噴灑設備可節約70%～80%(噴淋噴槍、灑水機車)，且水霧覆蓋粉塵面積遠遠大于其它抑塵噴灑設備；
• 動力電源可定制；

設備的電源連接

1）本產品使用外接市電電源，電力不足的地方，也可自行配置柴油發電機組。

2）使用三相380伏市電時，電控箱前頭的電源必須要有控制開關，在電源開關上應有良好的接地；將電源線接至設備的電控箱內。

3）在接入電源時，應先將電控箱上的電源開關斷開、處于OFF位置。

4）選擇電源時，應根據產品技術參數上所載明的總功率而確定使用線徑，以確保有足夠的電過流量。

設備的調試及使用

管路檢查：

1）開機前應檢查各供液管道相應開關是打開；

2）檢查個管路接口是否牢靠，有無斷裂、開口等現象，保障開機時管路不出現漏液現象。

試運行：

1）在電控箱或遙控器上點動“風機開”按鈕試運行，如發現風機反轉，應在電源開關上調節接線位置，待風機正常運行1—2分鐘。

2）做好噴霧前的準備工作，對準噴霧目標。

3）在電控箱或遙控器上點動“泵開”按鈕檢查各供液管道和噴嘴是否會漏液，開機后觀察各噴嘴噴霧是否均勻，如不均勻可對噴嘴進行調整；檢查液泵壓力表指針是否達到技術數據的要求，否則，應適當調整高壓泵調節手把。

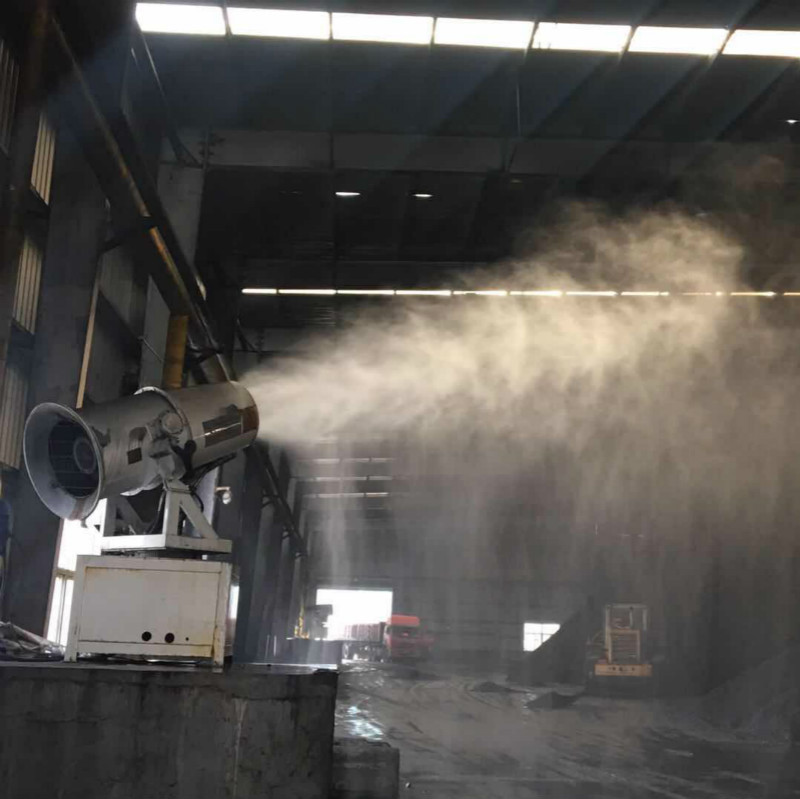

霧炮使用現場

噴霧作業：

1）俯仰角噴射：設備俯仰角的變化是由液壓泵站控制液壓撐臂作上、下運動。在電控箱或手持遙控器上點動“向下”或“向上”按鈕，將噴筒調整至所需噴射角度。

液壓系統：液壓系統安裝在旋轉支架上，用于控制噴筒的俯仰角度。其主要由油缸、液壓馬達、電磁閥、高壓油管、液壓伸縮臂組成。使用時必須經常檢查液壓站液壓油是否足夠，否則應加油。液壓站使用的液壓油為46號抗磨液壓油，耐低溫—20度以上，如果在使用地溫度低于—20度時必須更換適合當?shù)販囟鹊姆纼鲆簤河汀Ｒ簤赫炯佑土考又烈簤河拖涞挠臀缓陀蜏仫@示孔能看到油為好。經常檢查油管、連接處是否會漏油，接口螺絲是否會松動，以便及時處理故障。

2）水平旋轉噴射：水平旋轉噴射角度設定為270°，您可在電控箱或手持遙控器上點動“正轉”或“反轉”按鈕，這時噴筒或向左或向右移動噴射，當噴筒轉到設定的角度時，噴筒擋片會碰觸一個行程開關，使噴筒停止轉動，若需再到另一個角度時，必須等待2—3秒鐘后在點動另一個方向按鈕；噴射時液體通過高壓泵產生霧狀由噴嘴噴至噴筒口，在經風機風力切割破碎后形成液氣流噴向物體；

3）水平旋轉控制系統：水平旋轉系統安裝在轉盤底部，主要由變頻器進行電機控制實現水平方向旋轉的無級控制。當使用一段時間后，必須對齒輪上加潤滑黃油，以保證其潤滑良好。

霧量的調整：如發現霧量不夠，可適當調節高壓泵的調壓手柄，使其壓力上升在2Mpa或參照高壓泵使用說明書。若風力不夠可檢查電壓是否不足，檢查供電電源線線徑過流量是否足夠、是否在有效保證范圍內；

作業結束停機：

1）在電控箱上或手持遙控器上先按下“液泵�！卑粹o1至2分鐘后，再按下“風機�！卑粹o。點動“正轉”或“反轉”按鈕，將風機噴筒回復至安全位置。

2）點動“向上”或“向下”按鈕，將噴筒回復至水平位置后，將噴筒壓緊手輪鎖緊，防止在行駛時噴筒擺動損壞設備。

3）將電源開關撥至OFF位置，實現安全停機，防止觸電事故，收好電源線。

手持遙控發射器使用說明和操作特性

1、開機時，請先開電源開關，由OFF—ON，然后松開緊急開關。

2、關機時，先按下緊急開關（或者將緊急開關由箭頭指向ON的位置轉換至箭頭指向STOP停止位）然后將電源開關由ON位置轉向OFF位置。

3、開機時如有不響應操作指令時，請將手持遙控發射器和接收器若電源關閉10秒后在開啟，如再不響應，請與本廠聯系。

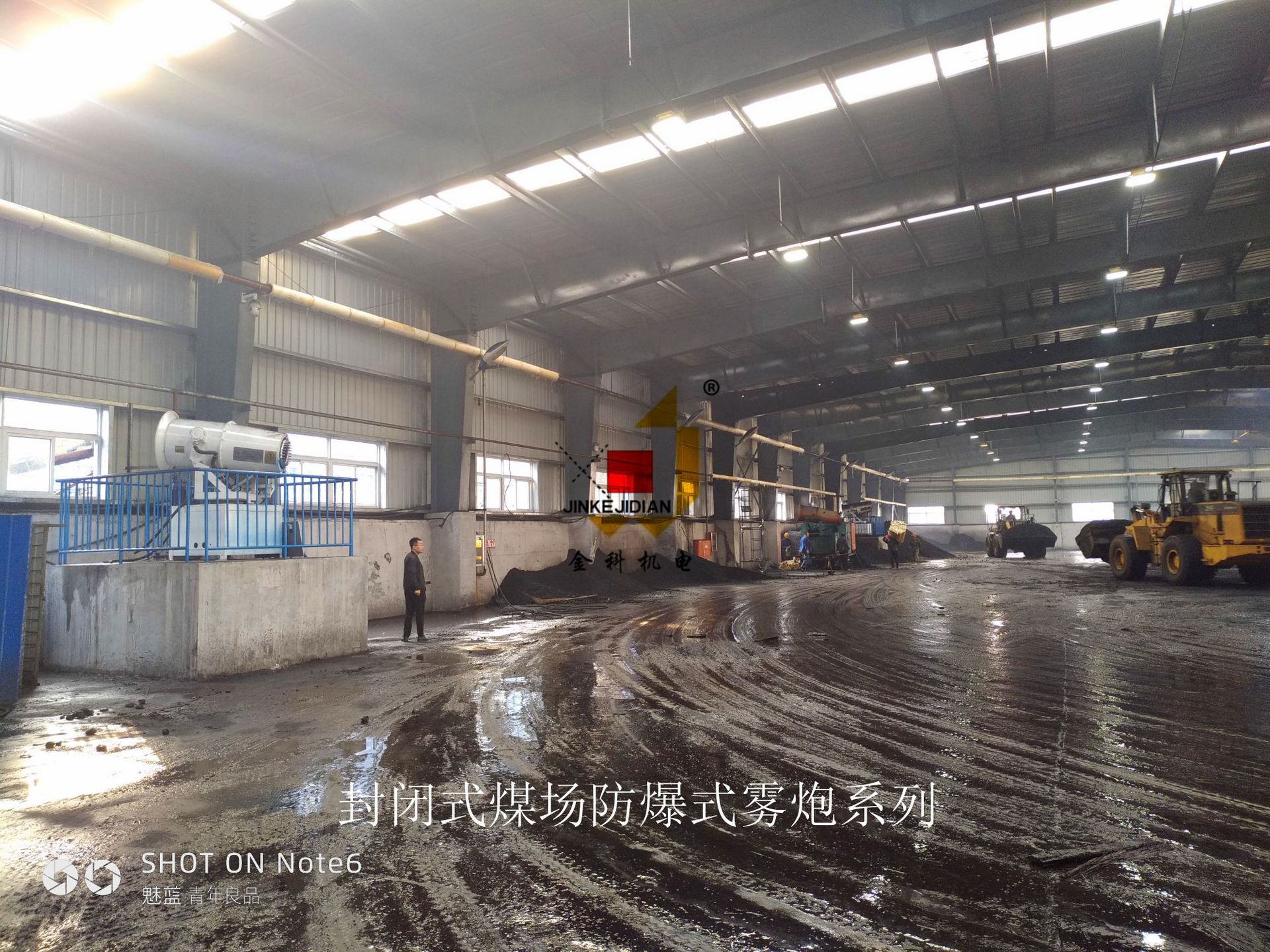

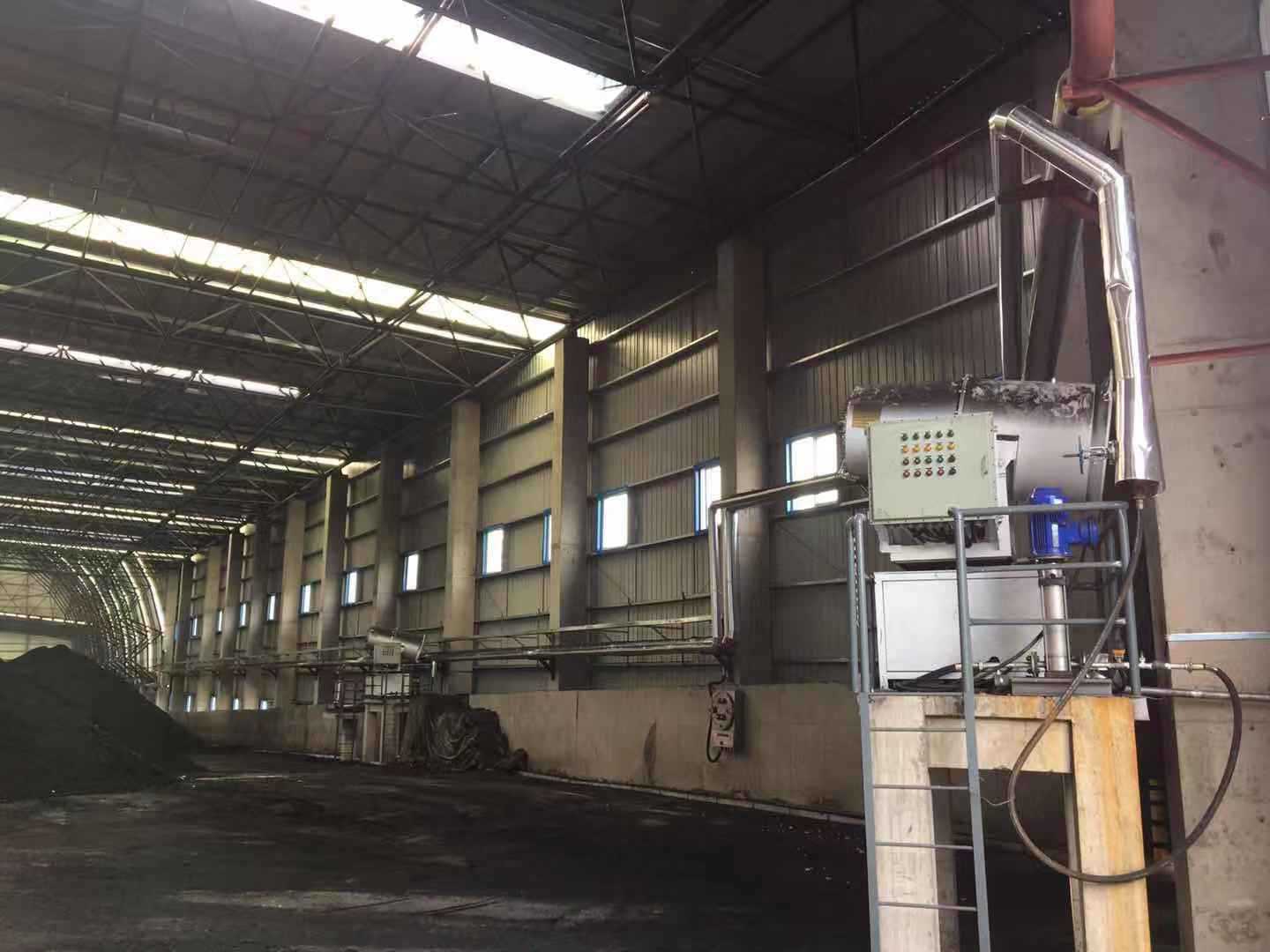

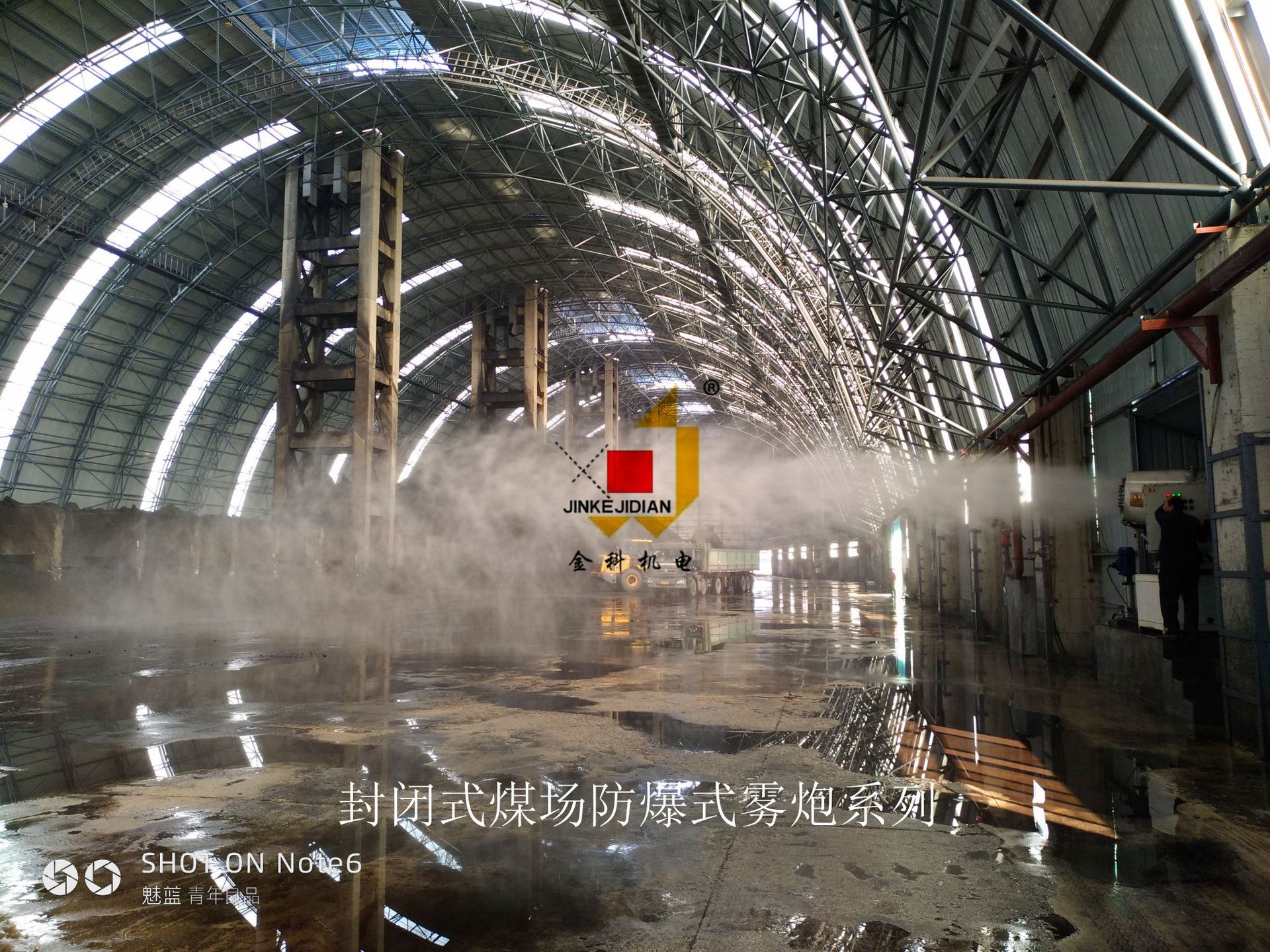

封閉式煤場用防爆霧炮

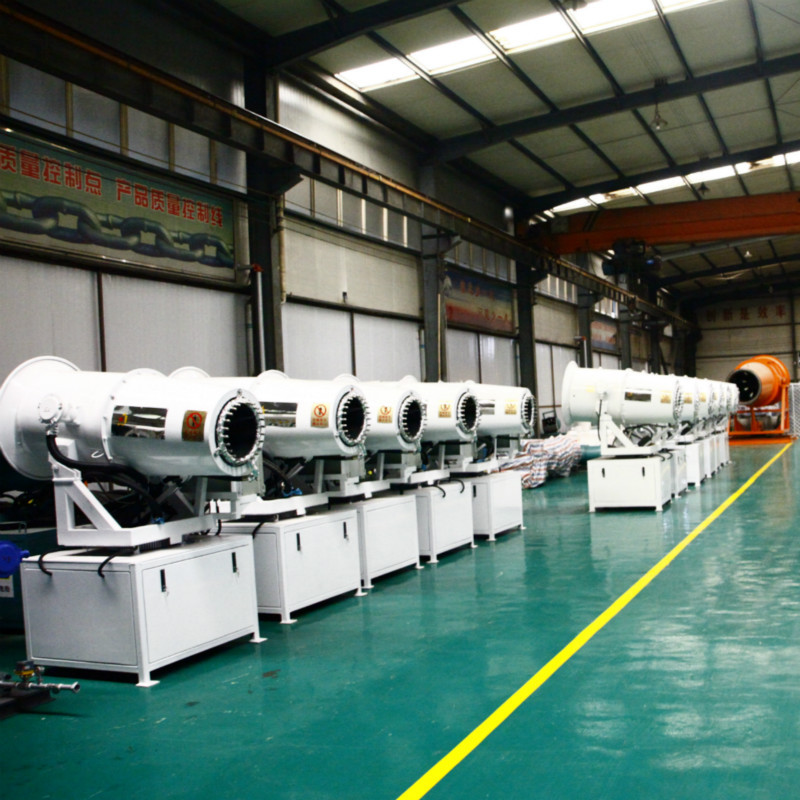

霧炮車間

60米霧炮
