\r 立式銑床與臥式銑床相比較，主要區別是主軸垂直布置，除了主軸布置不同以外，工作臺可以上下升降， 立式銑床用的銑刀相對靈活一些，適用范圍較廣？墒褂昧€姷、機夾刀盤、鉆頭等？摄婃I槽、銑平面、鏜孔等。臥式銑床也可使用上面各種刀具，但不如立銑方便，主要是可使用掛架增強刀具（主要是三面刃銑刀、片狀銑刀等）強度？摄姴邸€娖矫、切斷等。臥式銑床一般都帶立銑頭，雖然這個立銑頭功能和剛性不如立式銑床強大，但足以應付立銑加工。這使得臥式銑床總體功能比立式銑床強大。立式銑床沒有此特點，不能加工適合臥銑的工件。生產率要比臥式銑床高。立式銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具，
\r產品用途：適用于加工各種零部件的平面、斜面、溝槽、孔等，是機械制造、模具、儀器、儀表、汽車、摩托車等行業的理想加工設備
\r所以現在很多個體戶，都選用臥式銑床+立銑頭，節省設備投資。但是由于立銑的零活多，這種臥式銑床+立銑頭的方式，實際上是天天掛著立銑頭，當立銑用，反而不如立式銑床更適合。 臥銑多用于齒輪,花鍵,開槽,切割等加工,立式銑床除多用于平面加工方面外,平面有高低曲直幾何形狀的工件,如模具類,立銑可大顯身手。
\r2 立式銑床結構特點
\r 立式銑床是一種通用金屬切削機床。本機床的主軸錐孔可直接或通過附件安裝各種圓柱銑刀、成型銑刀、端面銑刀、角度銑刀等刀具，
\r立式銑床銑頭可在垂直平面內順、逆時針調整 ±45°；立式銑床X、Y、Z三方向機動進給；立式銑床主軸采用能耗制動，制動轉矩大，停止迅速，可靠。
\r底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，并經人工時效處理，保證機床長期使用的穩定性。
\r立銑頭可在垂直平面內順、逆回轉調整 ±45°，拓展機床的加工范圍；主軸軸承為圓錐滾子軸承，承載能力強，且主軸采用能耗制動，制動轉矩大，停止迅速、可靠。
\r工作臺X/Y/Z向有手動進給、機動進給和機動快進三種，進給速度能滿足不同的加工要求；快速進給可使工件迅速到達加工位置，加工方便、快捷，縮短非加工時間。
\rX、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，延長機床的使用壽命。
\r潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液 流量的大小，滿足不同的加工需求。
\r機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
\r3 立式銑床操作保養
\r 操作機床前，應仔細閱讀機床的使用說明書，充分理解機床的技術和功能，按規定的方式操作。
\r穿著合上的工作服。
\r經常檢查機床內和機床周?chē)欠裼姓系K。
\r不要用潮濕的手操作本機床電氣裝置。
\r參閱本說明書中規格的檢查部位，定期對他們進行檢查、調整、保養。
\r不準隨意拆卸、改動安全裝置或標志及防護裝置。
\r
\r<\/strong><\/span> \r<\/p>\r\r產品簡介與用途：

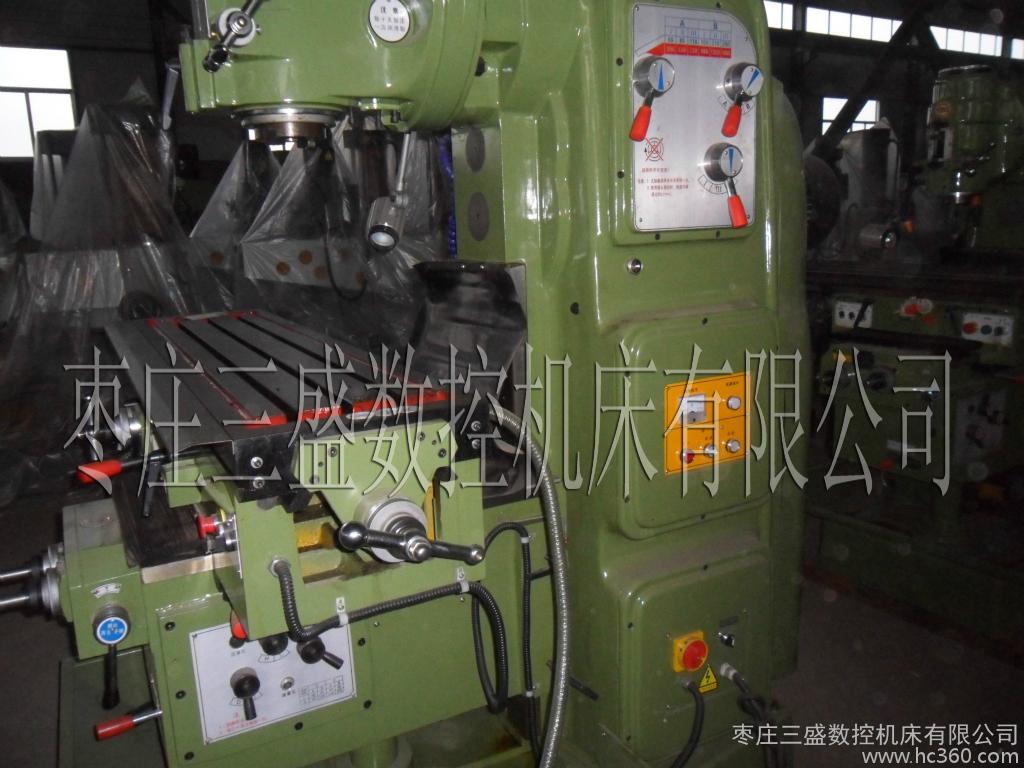

\rXQ5360A銑床是一種強力金屬切削機床，該機床剛性強，進給變速范圍廣，能承受
\r重負荷切屑。主軸錐孔可直接或通過附件安裝各種圓柱銑刀、圓片銑刀、成型銑刀、
\r端面銑刀等刀具，適于加工各種零件的平面、斜面、溝槽、孔等，是機械制造、
\r模具、儀器、儀表、汽車、摩托車等行業的理想加工設備
\rXQ5360A立式銑床主要結構特點：
\r1、底座、機身、工作臺、中滑座、升降滑座、主軸箱等主要構件均采用高強度材料鑄造而成，
\r并經人工時效處理，保證機床長期使用的穩定性。
\r2、立銑頭可在垂直平面內順、逆回轉調整 ±30°，拓展機床的加工范圍
\r3、XQ5360A能銑床X、Y、Z三方向?qū)к壐苯?jīng)超音頻淬火、精密磨削及刮研處理，配合強制潤滑，提高精度，
\r延長機床的使用壽命。
\r4、潤滑裝置可對縱、橫、垂向的絲杠及導軌進行強制潤滑，減小機床的磨損，保證機床的
\r高效運轉；同時，冷卻系統通過調整噴嘴改變冷卻液流量的大小，滿足不同的加工需求。
\r5、XQ5360A銑床機床設計符合人體工程學原理，操作方便；操作面板均使用形象化符號設計，簡單直觀。
\r
\r<\/strong><\/span> \r<\/p>\r\r\r\r| \r主要參數<\/span><\/span> \r<\/td>\r | \rXQ5360A立式銑床<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r工作臺尺寸<\/span><\/span> \r<\/td>\r | \r1500x360<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \rT型槽數目<\/span><\/span> \r<\/td>\r | \r3<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \rT型槽寬度<\/span><\/span> \r<\/td>\r | \r16<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r工作臺行程<\/span><\/span> \r<\/td>\r | \r(縱向)800/機動,900/手動,x(橫向)300x(垂向)480<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r主軸套筒行程<\/span><\/span> \r<\/td>\r | \r70<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r主軸內孔錐度<\/span><\/span> \r<\/td>\r | \rISO50#/7:24<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r主軸轉速范圍(r.p.m)<\/span><\/span> \r<\/td>\r | \r60-1800 12級<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r工作臺機械進給速度(mm/min)<\/span><\/span> \r<\/td>\r | \r15-370 8級 (快速進給800mm/min)<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r主軸電機功率(Kw)<\/span><\/span> \r<\/td>\r | \r主電機5.5 進給電機1.1 水泵電機0.04<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r機床外型尺寸（長X寬X高）(mm)<\/span><\/span> \r<\/td>\r | \r2060x2000x2400<\/span><\/span> \r<\/td>\r<\/tr>\r\r| \r凈重(Kg)<\/span><\/span> \r<\/td>\r | \r3000<\/span><\/span> \r<\/td>\r<\/tr>\r<\/tbody>\r<\/table>\r<\/div>
|
| | | | | | | | | | |
