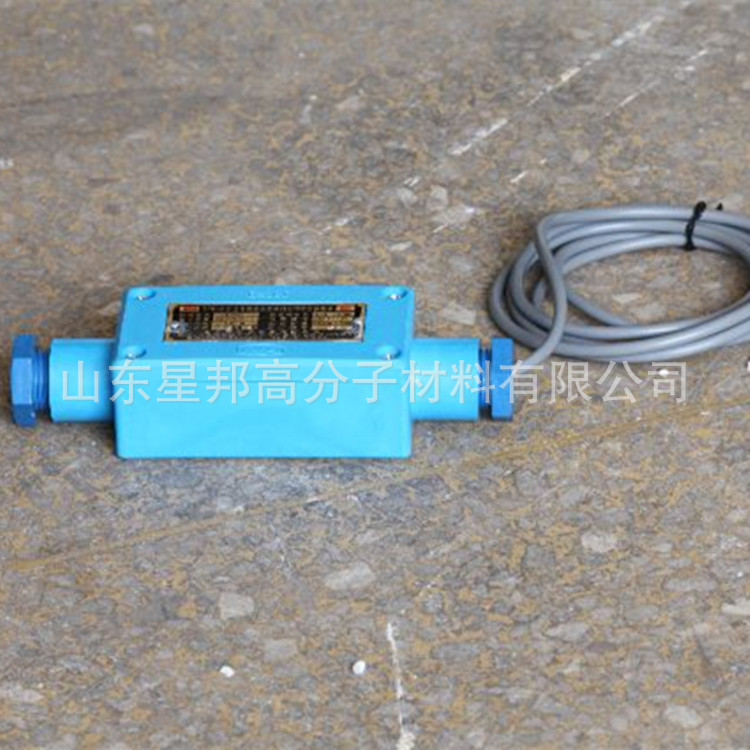

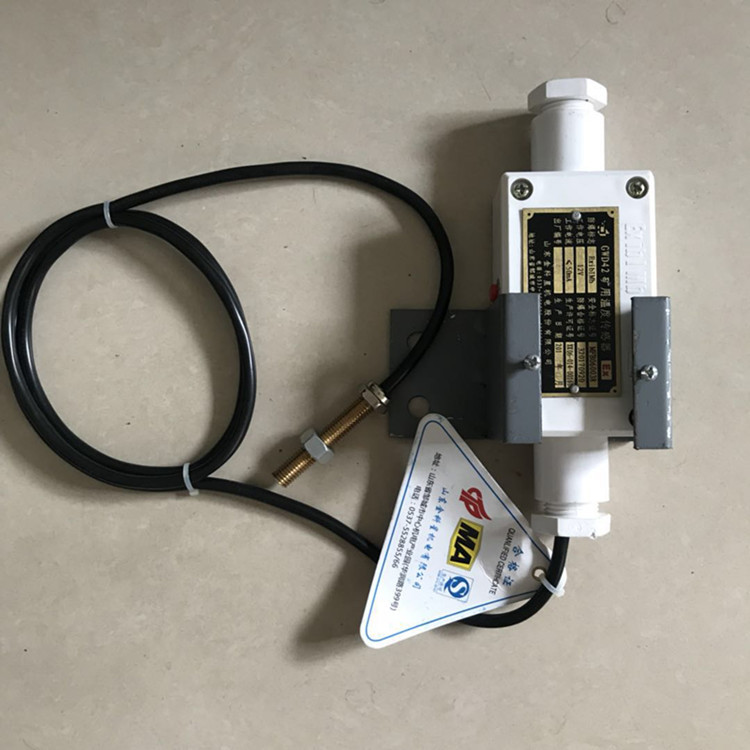

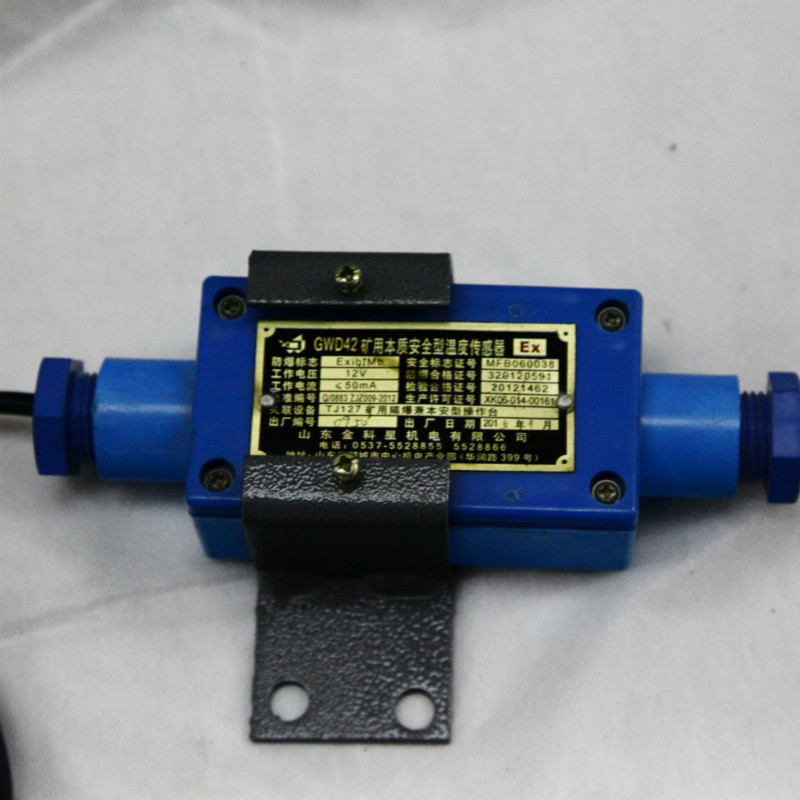

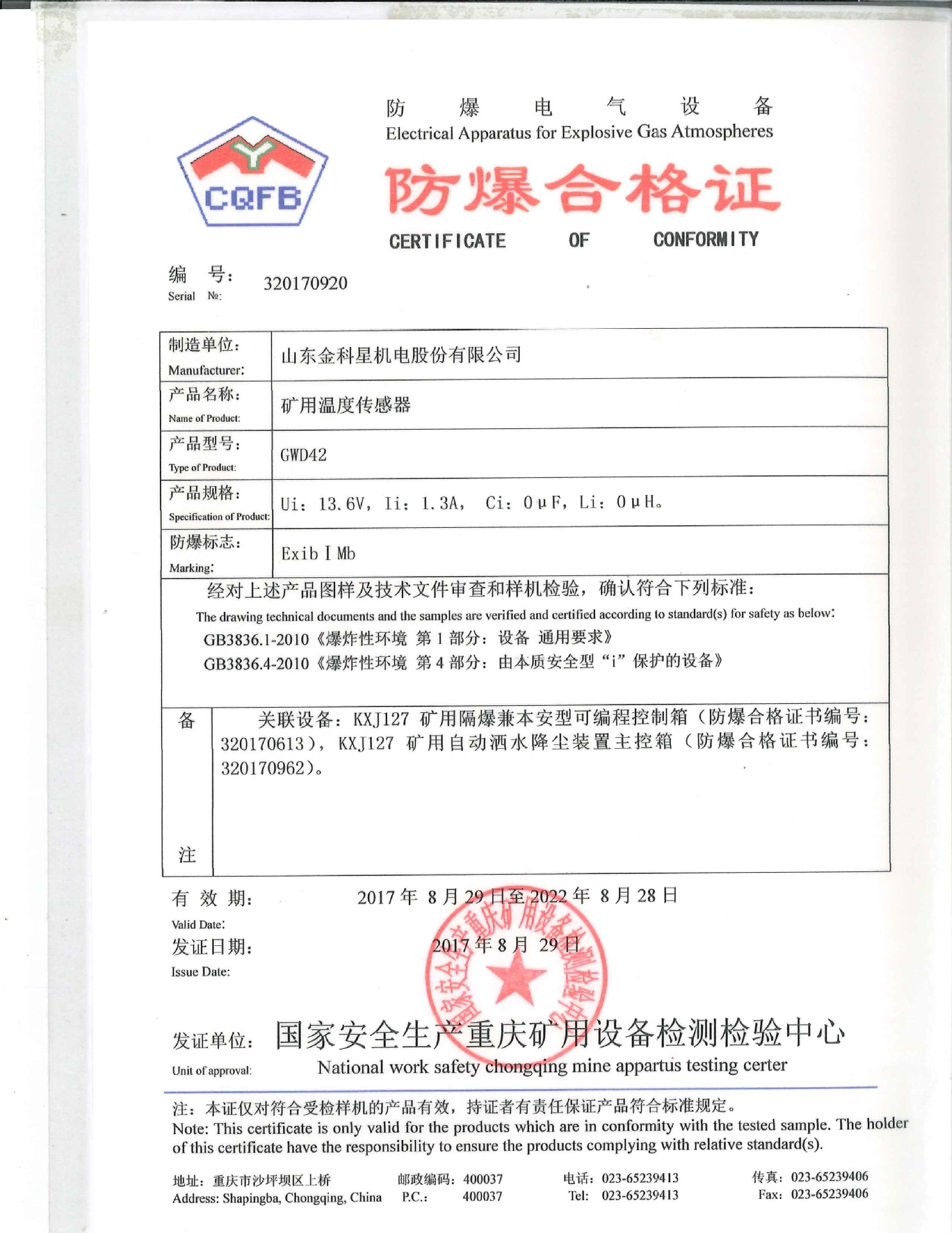

GWD42礦用溫度傳感器與TJ127礦用隔爆兼本安型控制臺配套使用，本設備適用于煤礦有瓦斯、煤塵.危險的環境，作為TJ127礦用隔爆兼本安型控制臺的溫度傳感器，通過測量礦用帶式輸送機需要測試點的溫度參數，當被測溫度超過額定值時向主機提供觸發信號。

工作環境

a、大氣壓力：80kPa～110kPa；

b、環境溫度：0℃～40℃；

c、平均相對濕度：≤95％（25℃）；

d、在有甲烷、煤塵.性氣體混合物環境中使用；

e、無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；

f、無淋水及其它液體浸入；

g、無強烈振動沖擊的環境中。

結構特征與工作原理

1、電路采用模塊化設計，整體封裝，體積小、重量輕。

2、工作原理

礦用溫度傳感器溫度探頭送給溫度傳感器的電壓信號隨溫度的變化而變化，溫度傳感器根據額定值與其進行比較，當超過額定值時溫度傳感器輸出控制信號給主機。

 數顯溫度傳感器

主要技術參數

1、工作電壓：12V，工作電流：≤50mA。

2、動作溫度：42℃±2℃、響應時間：≤10s。

3、動作性能:當溫度超過設定值時，溫度傳感器輸出：輸入信號（K+）由原來的低電平信號跳變?yōu)楦唠娖叫盘?hào)；

輸入信號（K-）則由原來的高電平變?yōu)榈碗娖剑怀B(tài)時輸入信號（K+）為地電平，輸入信號（K-）為高電平。

4、輸出信號：高電平≥6V；低電平≤0.5V。

5、本安參數

Ui：DC12.5V、Ii：1.3A、Li：0mH、Ci：4.7μF；

6、外形尺寸及重量

外形尺寸：179mm×76mm×50mm；

重    量：1.5kg。

注意事項

1、嚴禁與說明書中規定以外的設備連接使用；(.示語)

2、使用的電源和銘牌上的額定電壓符合；

3、不使用時，進線嘴必須按要求封堵；

3、維修時不得隨意改變本安電路和與本安電路有關元、器件的電氣參數、規格和型號。

安裝

對主滾筒溫度的監測，測溫點與被監測點發熱處距離為10～15mm。

1、安裝

用M10螺帽把溫度傳感器感溫探頭固定在檢測點上即可。

2、接線

傳感器接線端子“+”、“-”分別接到本安電源的正負輸出端子，根據主機對溫度傳感器輸出電平的要求（高電平控制或低電平控制）將傳感器輸出端子K+或K-連接到主機的控制輸入端。

3、設定

出廠時超溫.設定值為40℃；超溫保護設定值為60℃。當需要重新設定時，可打開腔蓋按住“.設置”（保護設置）按鈕，顯示窗將顯示.（保護）設定代碼“]”、（“Α”）及設定值，當顯示值上升至欲要設定的值時松開按鈕即可（按住按鈕時，當顯示的設定值上升到設定上限后設定值再從設定下限開始上升）。

4、運行

當檢測溫度低于.溫度設定值和保護溫度設定值時，顯示檢測溫度且每隔70±5S閃爍顯示.同時傳感器輸出端子K+由零電平變?yōu)楦唠娖皆O(shè)定值及其代碼“]”和保護設定值及其代碼“Α”各三次；當檢測溫度超過.設定值時，顯示.代碼“」”和當前溫度；當檢測溫度超過保護設定值時，顯示保護代碼“H”和當前溫度值，同時傳感器輸出端子K+由低電平變?yōu)楦唠娖�。傳感器輸出端子K-由高電平變?yōu)榈碗娖健?/span>

5、維修

傳感器應有專門電工進行管理，并應按期進行檢查維修。
