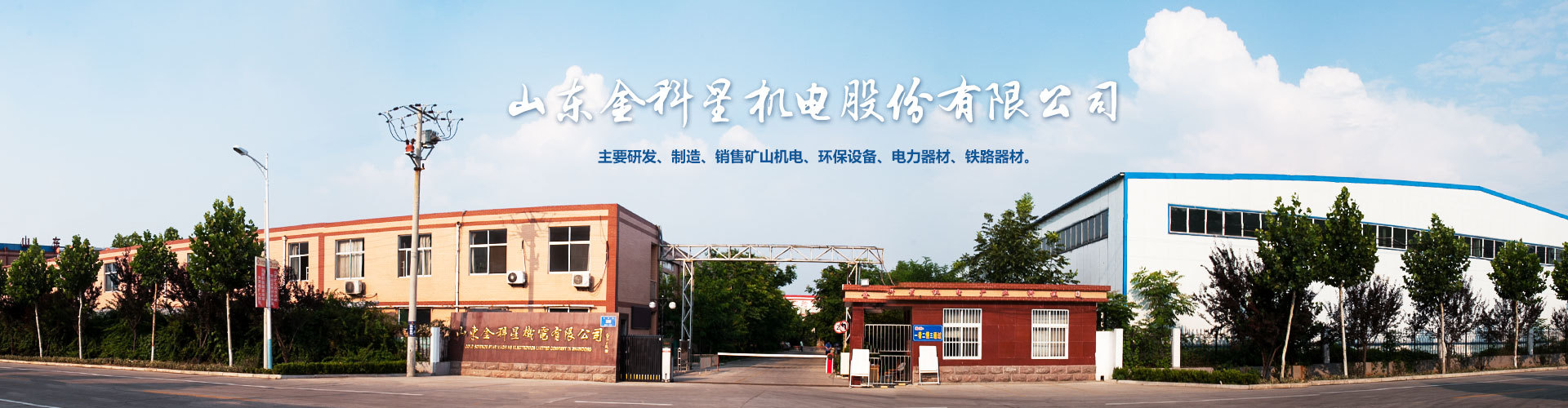

山東金科星機電股份有限公司：主要研發、制造、銷售礦山機電、環保設備、電力器材、鐵路器材。金科星是集智能裝備、服務機器人、礦山機電、環保降塵、鐵路附件、電力器材、無紡布及制品研發、制造、銷售為一體的技術企業.

?

?

產品簡介

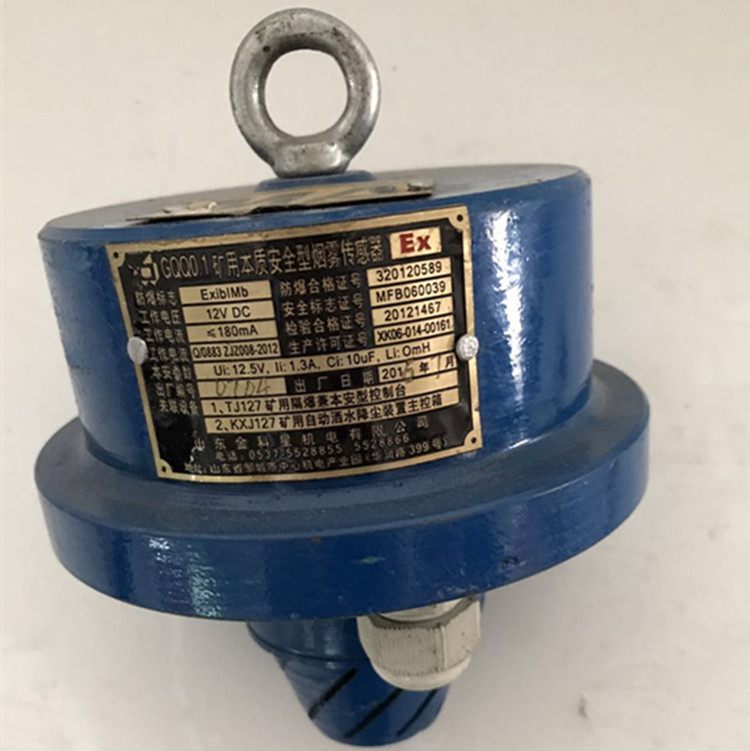

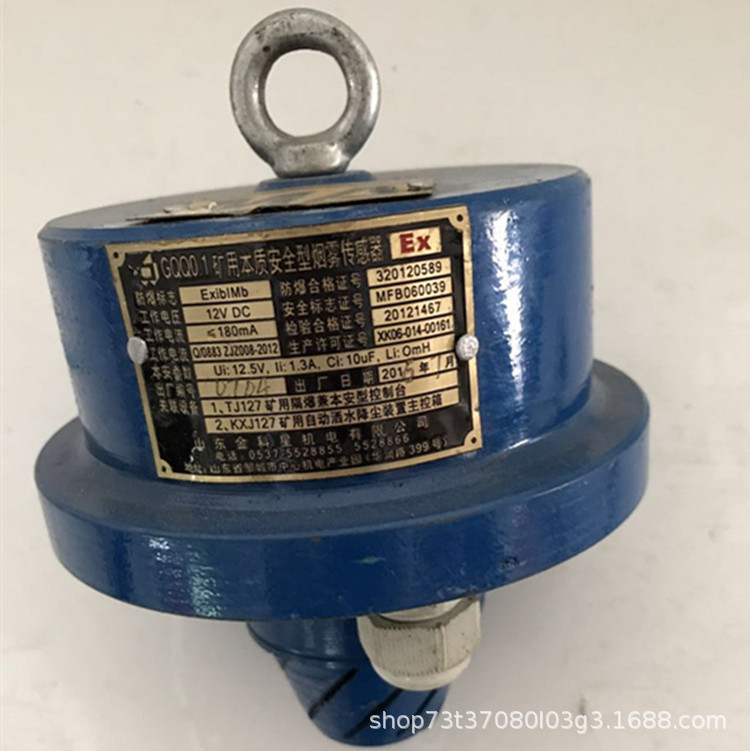

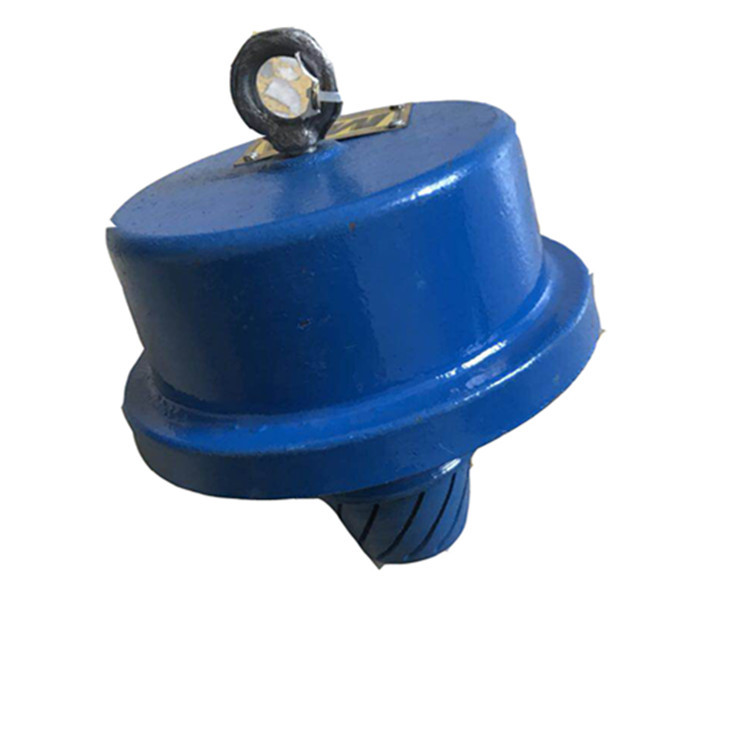

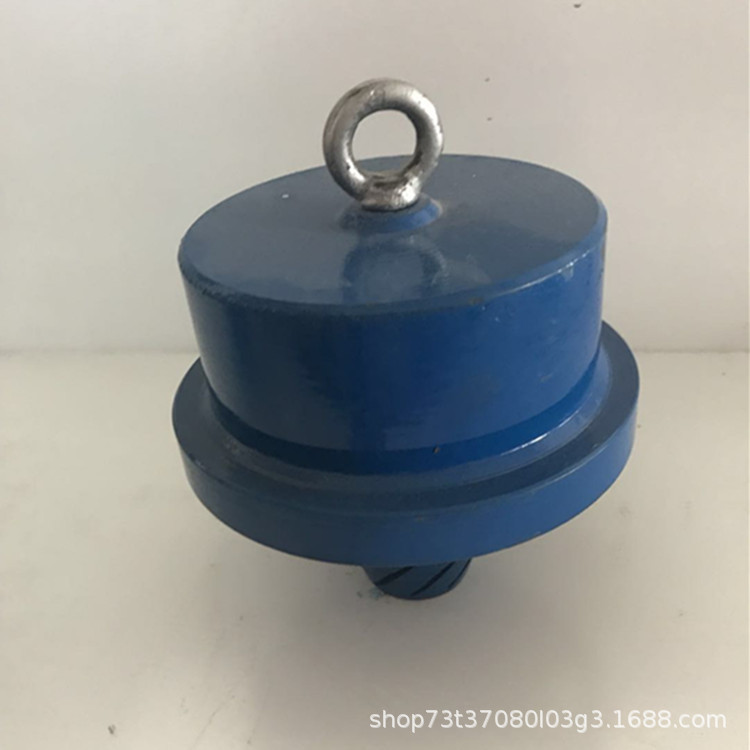

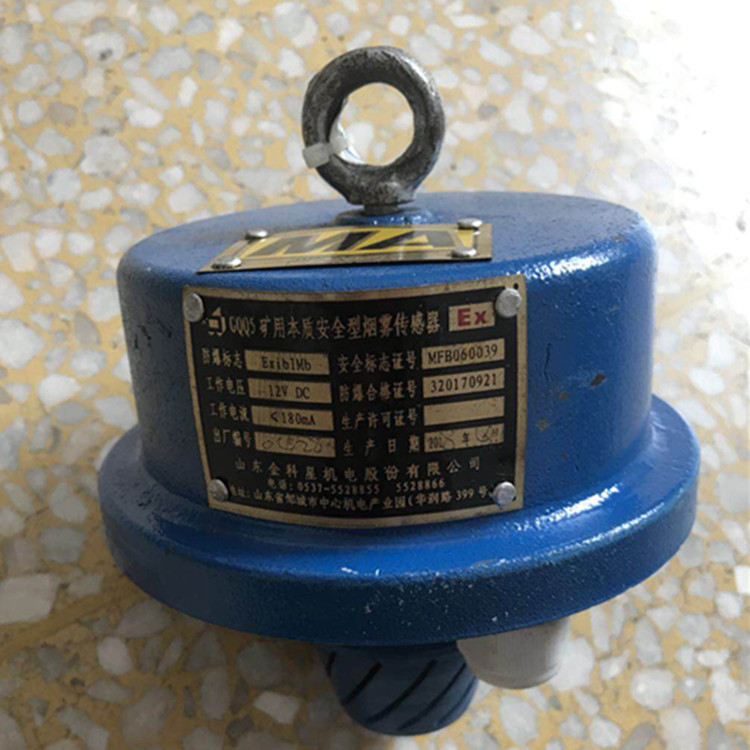

礦用本質安全型煙霧傳感器(以下簡稱傳感器)是與（1）KXJ127礦用自動灑水降塵裝置主控箱（2）TJ127礦用隔爆兼本安型控制臺配套使用，可以實現煙霧保護功能。也可與本安電源配套使用實現煙霧檢測，即當煙霧檢測點無煙霧產生時，傳感器輸入信號K+端子輸出保持為低電平，輸入信號K-端子的輸出保持為高電平；當檢測點有煙霧時，傳感器的K+端子輸出變?yōu)楦唠娖�，而輸入信號K-端子的輸出變?yōu)榈碗娖健?/span>

?

工作環境

???傳感器在下列條件下能夠正常工作：

a、環境溫度：0℃～+40℃；

b、大氣壓： （80～116）kPa；

c、空氣相對濕度不超過98％RH（+25℃）；

d、含有.性氣體（甲烷）、煤塵混合物的煤礦井下；

e、無顯著搖動和劇烈沖擊振動的地方；

f、污染等級：3級；

g、安裝類別：Ⅲ；

h、在無滴水的地方；

i、在無破壞金屬絕緣的氣體和蒸汽的環境。

?

主要技術參數

1、工作電源電壓: ????DC12V；

2、工作電流:?? ? ???≤180mA；

3、工作靈敏度：????? ≤15s；

4、使用電纜：電纜連接.大長度為1Km；

???分布電感≤1mH/Km，分布電容≤0.1μF/Km；

???分布電阻≤12.6Ω/km；

5、外殼材質：HT250鑄鐵；

6、本安參數

??? ?Ui：12.5V；Ii:1.3A；Li：0mH ；Ci：10uF。

?

工作原理

當短路塊2將K和OUT短接時，短路塊1將OUT和-短接時，當傳感器有動作時，JK輸出低電平；當短路 2將K和OUT短接時，短路塊1將OUT和+短接時，當傳感器有動作時，JK輸出高電平。當短路塊2將K和OUT短接時，短路塊1OUT不短接，JK和GY為常開點，當傳感器有動作時，JK和GY為常閉點；將OUT和B短接時，JK和GY為常閉點，當傳感器有動作時，JK和GY為常開點。

?

安裝

?視現場要求，用螺栓將煙霧傳感器固定在易產生煙霧的檢測點上。

?

調試

當將煙霧傳感器放置于煙霧環境中，傳感器JK有輸出；當煙霧散盡后煙霧傳感器輸出恢復為常態（該步驟應在地面進行）。

a、本傳感器通電后3～5分鐘進入檢測狀態。

b、3～5分鐘按下按鈕為模擬試驗，此時紅燈亮(綠燈為電源指示燈)。

c、試驗用標準煙源為：純棉線引燃發出的煙。

d、若用香煙試驗，需將傳感器靈敏度調整到.高點，試驗后調整回原處。

安全.示

?????? ????1、維修時，不得改變本安電路和與本安電路有關的元器件的型號、規格和參數。

??? 2、未經防爆聯機檢驗不得與其它設備連接。

??? 3、危險場所嚴禁開蓋帶電作業。

?

運輸與貯存

在運輸過程中包裝箱不得倒置、倒放、不得遭受強烈的顛簸、震動、碰撞，應有防雨雪侵襲的措施。

傳感器應存放在沒有雨雪侵入、通風條件良好、空氣中不含酸、堿等腐蝕性氣體或粉塵的場所。

售后服務

產品自出廠之日起，一年內由于產品質量問題引起的故障，經確認后本公司負責免費維護。若因使用不當導致?lián)p壞的，本公司僅收取配件及器材的成本費。

訂貨須知

1、寫明產品型號、規格、名稱和數量，并應注意產品允許使用的電纜規格是否與負載相匹配。

2、寫明收貨單位名稱、詳細地址、郵編、到站地及.行帳號。
