產品簡介

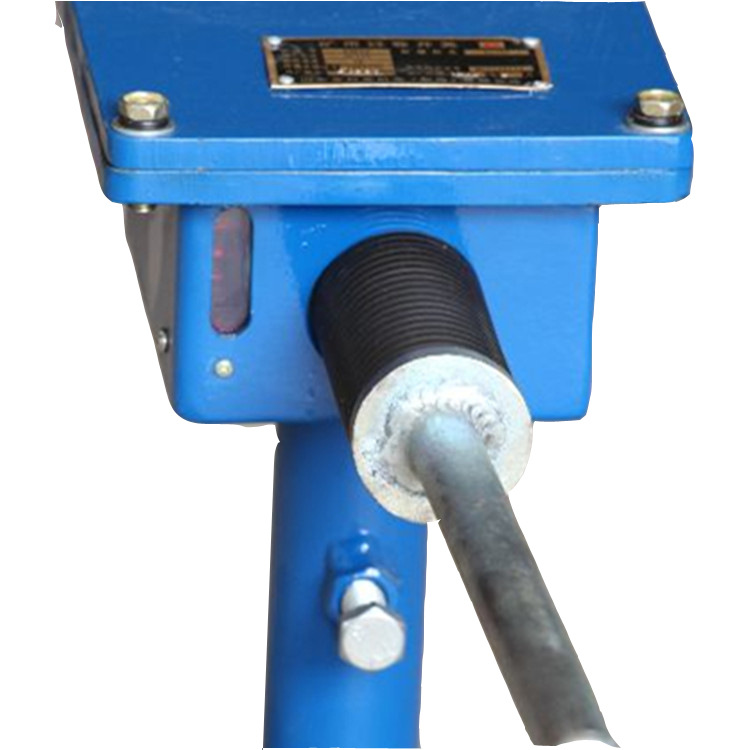

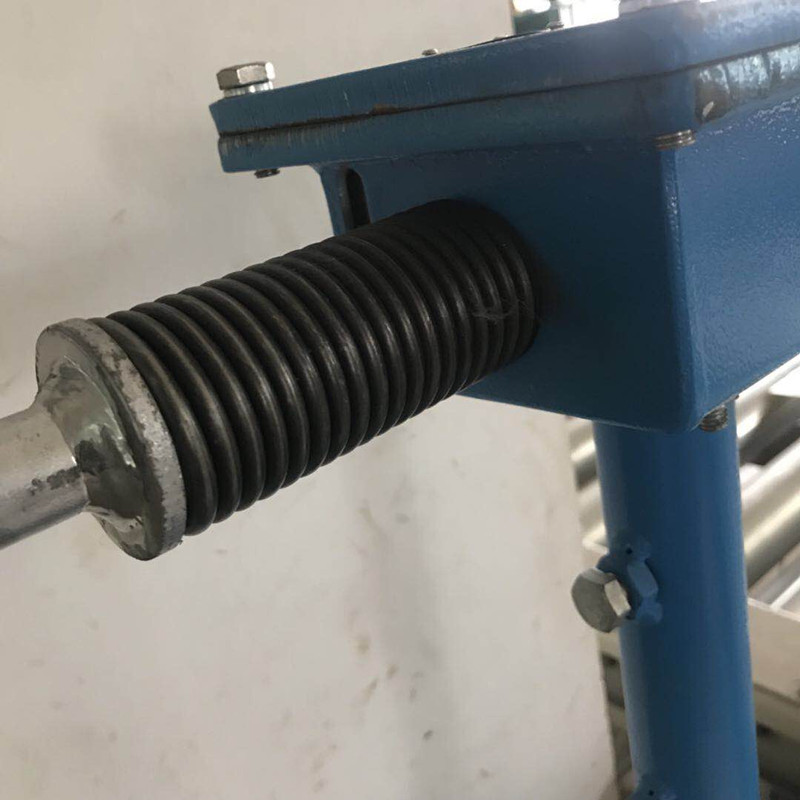

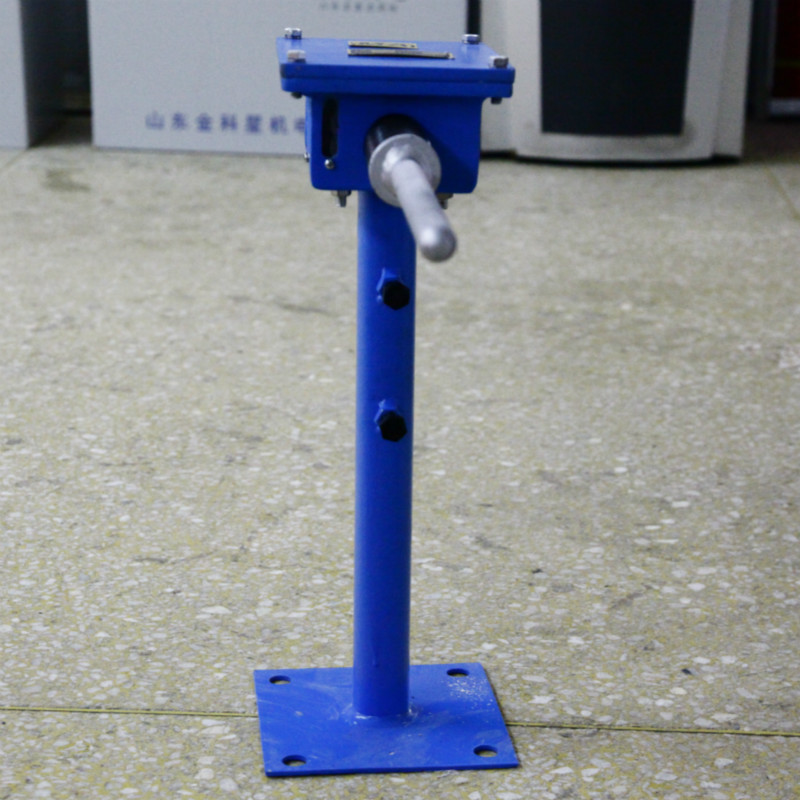

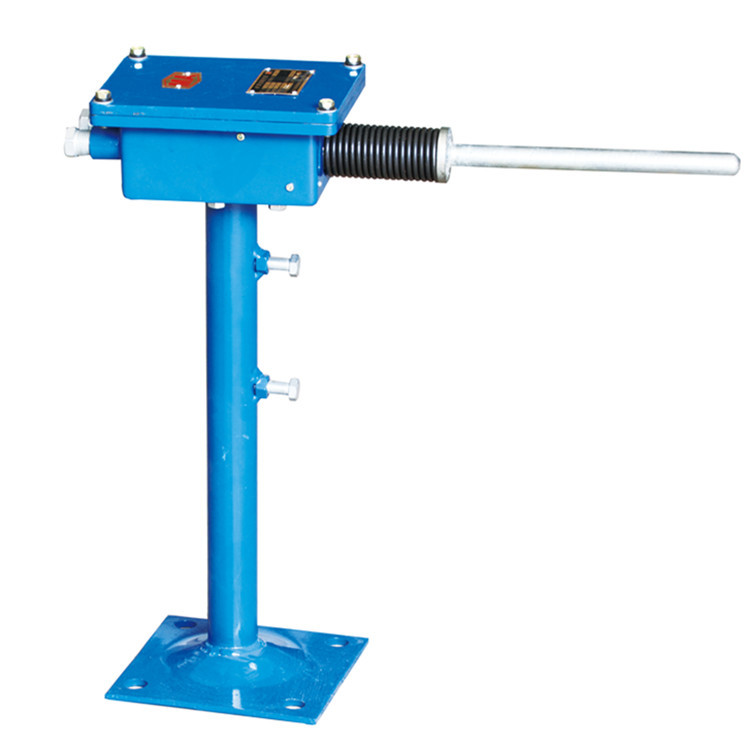

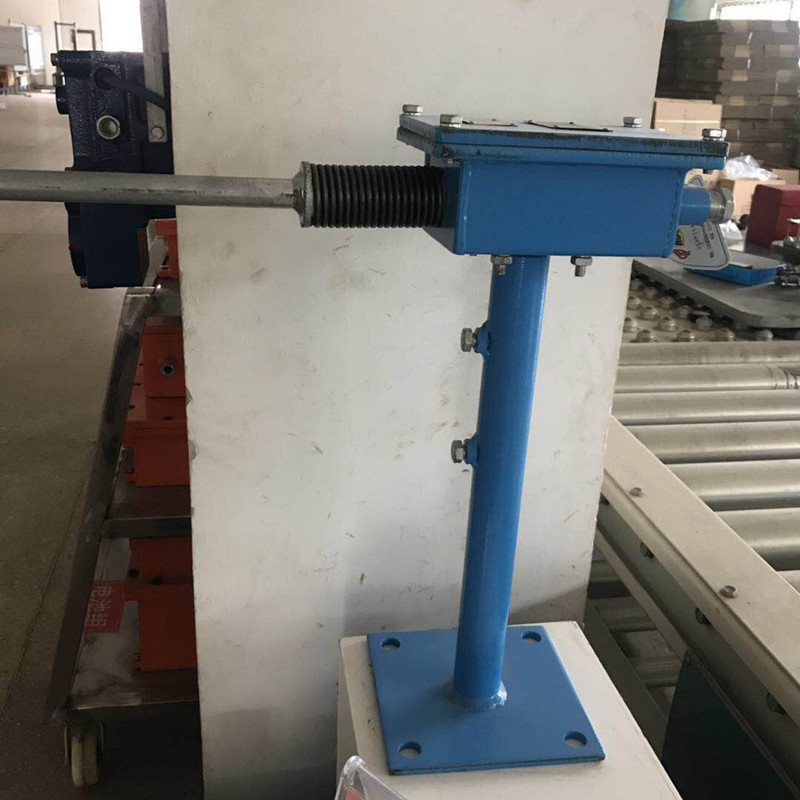

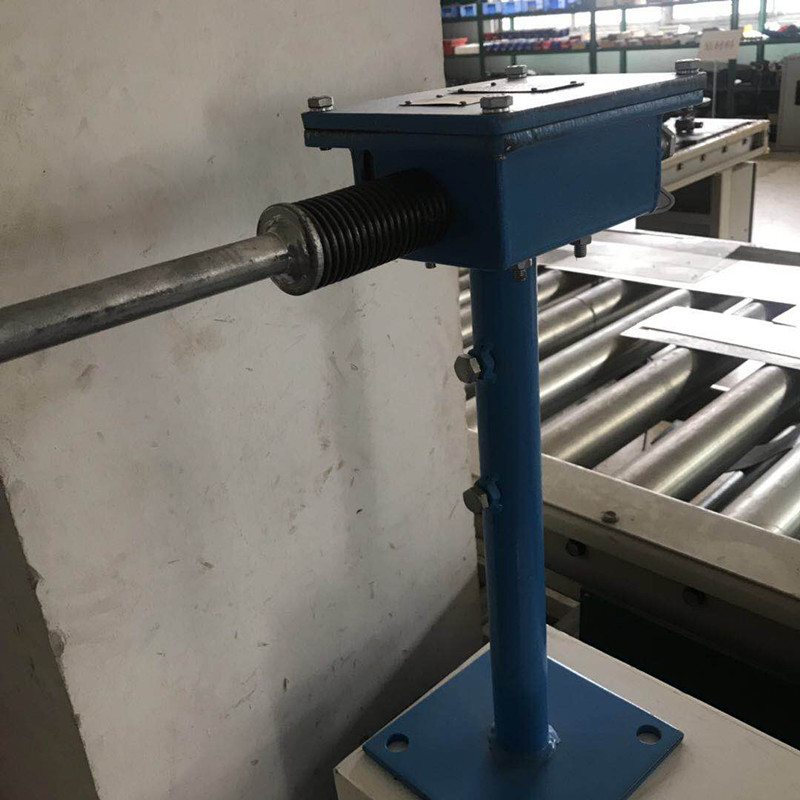

本產品為礦用本質安全型，符合GB3836.4中“簡單設備”的規定，適用于煤礦井下含有煤塵及.氣體的場合，TJ127礦用隔爆兼本安型控制臺配套使用，當絞車過卷時，礦車對開關的導竿施加10～100N的力時，導竿沿開關軸心偏轉。當偏轉夾角大于40°（允許誤差±5°）時，開關動作，常開觸點接通，常閉觸點斷開。

?

?

? ? ? ? ? ?工作環境

a、大氣壓力：80kPa～110kPa；

b、環境溫度：0℃～40℃；

c、平均相對濕度≤95％（25℃）；

d、在有甲烷、煤塵.氣體混合物環境中使用；

e、無足以腐蝕破壞金屬殼體及電器絕緣性的氣體；

f、無淋水及其它液體浸入；

g、無強烈振動沖擊的環境中。

?

技術參數

1、觸電容量：0.1A/12V；

?? 2、動作角度：40±5°；

?? 3、體積：333*169*189mm；

?? 4、重量：3Kg。

?

安裝調試與維修

??? 1、安裝：視現場要求，用螺栓將開關固定在需限位點的軌道外側，調整開關的高度。

2、接線：開關的常開觸點分別接到礦用無極繩絞車綜合保護主機的機頭過卷保護和機尾過卷保護的輸入端子。

? ? ??

?

??? 3、光電功能：在梭車上分別安裝.板，其高度與過卷開關發射窗口高度一直，當梭車經過過卷開關時，.板接到光電開發發射信號反射回光電開關，光電開關接到信號后，輸出至主機，主機進行信號分板分別停車。

??? 4、調試：人為推動開關的導竿，當導竿沿開關軸心偏轉角大于40°（允許誤差±5°）時，開關應動作，此時TJ127礦用隔爆兼本安型控制臺應有相應的指示。

5、維修：過卷開關應有專門電工進行管理，并應按期進行檢查維修。

?

注意事項

????不得改變本安電路和與本安電路有關的元器件的型號、規格和參數。

運輸與貯存

包裝好的產品適于公路、鐵路、水路、航空運輸。運輸中要求防雨、防摔砸，產品應存放在通風良好和不含對產品有害氣體的庫房?jī)?nèi)。

?

訂貨須知

1、訂單上需注明產品名稱、型號、訂貨數量及要求交貨日期。

2、訂單上還應注明收貨單位、名稱、聯系人、詳細通訊地址、托運方式及到站地點。

3、包裝運輸費由需方負擔。

?

?

?

?

?

?

?
