圖文詳解

    雷銘科 LMK2-QZ/NS220、LMK2-QZ/NS24、LMK2-QZ/NS12千兆網絡電源組合電涌保護器（又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和1000M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。

功能特點：

  1、最大通流容量：10KA(8/20μS)，電源線路采用兩級復合平衡最安全線路，交流可以不分零/火線，零/火線隨便接(直流需分正負極），差模(線對線)、共模(線對地)全模保護，殘壓低，特別適合室外設備，受雷擊能量大，對殘壓值要求比較嚴酷的安裝場所。

  2、網絡線路內部同樣采用兩級串聯式復合型保護，差模(線對線)、共模(線對地)全模保護，殘壓低，使用壽命長；

  3、能有效防止電源、網絡等線路間電位差瞬時增大而造成的設備損壞；

  4、采用集成化結構、在符合相關參數的情況下體積做到最小，不占空間;

  5、電源電涌保護端口帶LED失效指示（綠色:正常；熄滅:失效）；

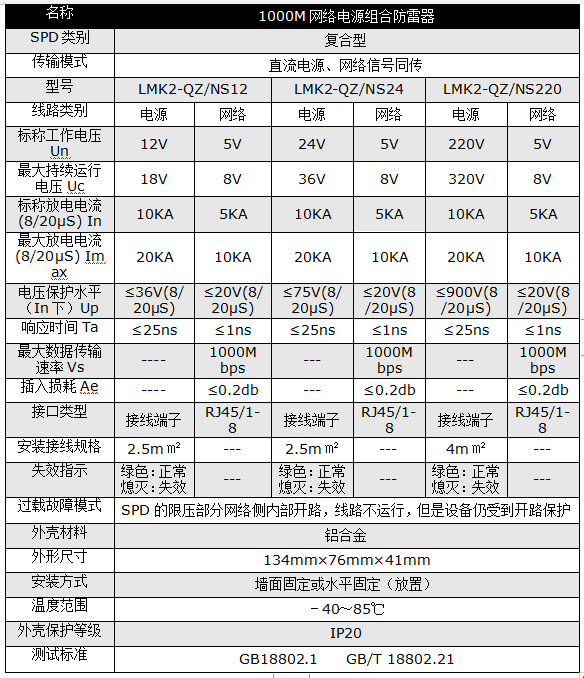

技術指標：

安裝方法：

 1、防雷器串聯安裝在被保護設備端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保護攝像機相連接）,PE端子接防雷地網。

 2、線路端子接法（電源部分）：

     交流電源：兩端分別對應接“L1-L1”“L2-L2”,不分零火線；

     直流電源：兩端分別對應接“L1-L1”“L2-L2”,直流分正負極，正極接L1,負極接L2,且勿接錯。

 3、RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接即可。

 4、接地線截面應≥4mm2，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆，在接地線及接地電阻合格下防雷性能最優。

 5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

安裝接線圖

防雷器原理
