JRM1401單鍵觸摸感應按鍵模塊

一、描述：

JRM1401模塊是勁銳佳科技推出的電容式觸摸感應按鍵模塊。JRM1401模塊具有LEVEL HOLD模式（取代傳統機械式按鍵開關）及ON/OFF模式（做通用開/關控制）兩個模式可以供用戶選擇，方便用戶根據具體應用需求方便靈活更改，并且靈敏度參數可以通過靈敏度電容來進行調節。JRM1401觸摸感應模塊方案成熟穩定,體積小性價比高,已廣泛應用于觸摸廣告機，觸摸工控機，觸摸臺燈，觸摸智能家居等產品，目前我司有開發生產數十款不同大小，不同形狀的觸摸感應模塊供客戶選用，也可按客戶結構及要求來個性化定制開發設計及生產。

二、?功能特點：

1、工作電壓2.4-5.5V固定電壓;

2、模塊待機電流�。�3Ua@3.3V,工作電流：1.8MA,LED點亮；

3、模塊尺寸：18*10*3mm

4、工作溫度：-20-+70度；

5、不同大小，不同形狀的觸摸感應模塊，可以根據客戶結構及要求來個性化定制開發；

1、?

?

三、?模塊實物圖：

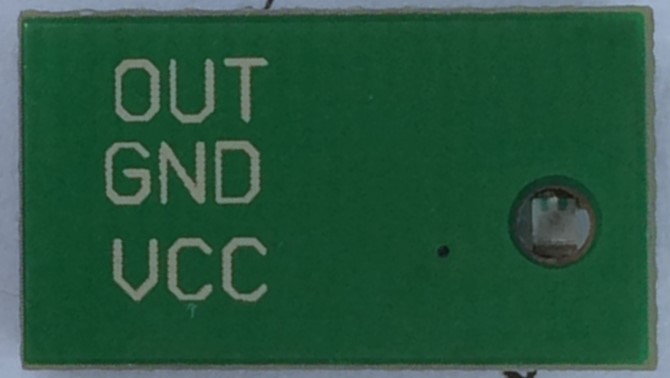

模塊觸摸面圖? ? ? ? ? ? ? ? ? ? ? ? ? ? ?

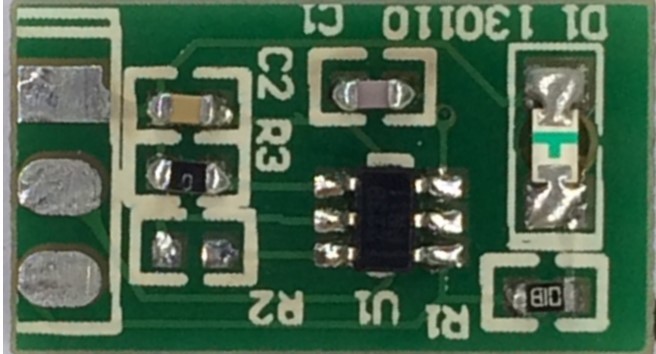

模塊元件面圖

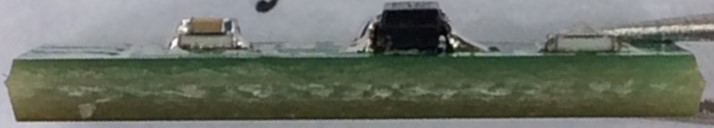

模塊側視圖

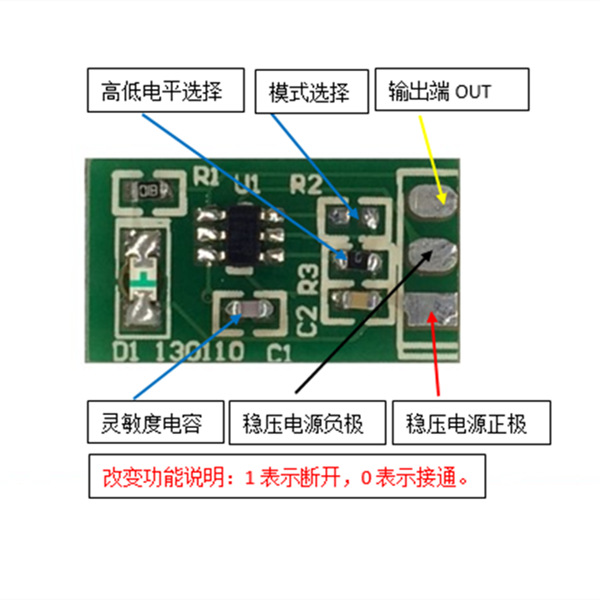

四、 選擇說明：

1、LEVEL HOLD模式：指手按住感應焊盤，輸出端即有輸出，手松開輸出端即沒有輸出；主要用于取代傳統機械按鍵。R2=空，電阻為空不焊；
2、ON/0FF模式:指手按一下感應焊盤,輸出端有輸出,手松開也有輸出,再按一次感應焊盤,輸出端即沒有輸出。R2=0R電阻；
3、低電平有效:指輸出端上電狀態為高電平,有觸摸時輸出為低電平。R3=0R；
4、高電平有效:指輸出端上電狀態為低電平,有觸摸時輸出為高電平。R3=空；
接線方式：電源正極-VCC 電源負極-GND 輸出-OUT
溫馨提醒請注意：必須完全斷電情況下焊接

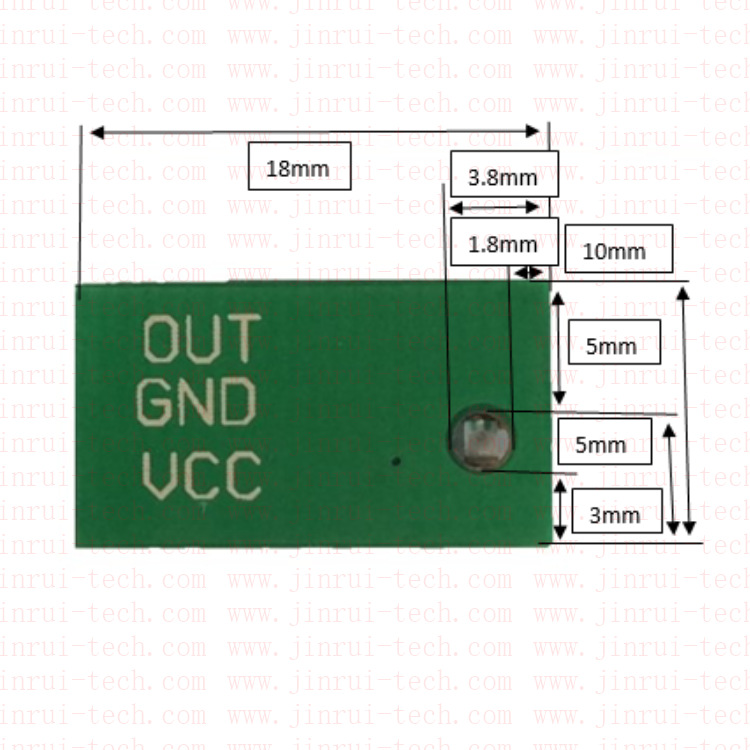

五、 模塊尺寸：

尺寸：長18*寬10*厚度加元件3mm
六、 產品參數：
產品參數

本模塊默認狀態為L(zhǎng)EVEL HOLD模式低電平有效輸出，上電LED燈不亮輸出端口OUT0為高電平輸出，當用手指觸摸S0感應焊盤相應位置時，模塊輸出端OUT0輸出低電平LED燈亮，手指松開停止輸出LED燈滅。
七、注意事項
1、 模塊安裝及卸載時，必須將電源全部斷開之后再進行操作。如果未全部斷開，有可能導致模塊故障及誤動作。
2、 觸摸面殼用絕緣材料，用3M膠或螺絲固定，否則模塊松動造成觸摸不到脫落及誤動作等。
3、 觸摸模塊遠離磁場及溫度突然落差非常大的場所，有可能導致誤動作。
4、 固定電壓，電壓波動太大有可能導致誤動作。
5、 注意防止切削及線頭等異物落入模塊內，否則有可能導致誤動作。
溫馨提醒請注意：蓋好面殼固定好模塊后，再通電，上電之后需要約1S的穩定時間，此時間段內不要對按鍵進行觸摸。
