JRM1421--16鍵觸摸感應模塊

一、 描述：

JRM1421模塊是勁銳佳科技推出的電容式觸摸感應按鍵模塊，并且靈敏度參數可以通過靈敏度電容來進行調節。JRM1421觸摸感應模塊方案成熟穩定,體積小性?xún)r(jià)比高,已廣泛應用于觸摸廣告機，觸摸工控機，觸摸臺燈，觸摸智能家居等產品，目前我司有開發生產數十款不同大小，不同形狀的觸摸感應模塊供客戶選用，也可按客戶結構及要求來個性化定制開發設計及生產。

二、 功能特點：

1、工作電壓可以3-5.5V固定電壓;

2、模塊待機電流小：4.7UA@3.3V,工作電流：4.7MA,LED點亮；

3、模塊尺寸：60*50*3mm;

4、工作溫度：-20-+70度；

5、觸摸按鍵數：16個；

6、觸摸按鍵輸出方式IIC；

7、靈敏度參數可以軟件更改；

8、不同大小，不同形狀的觸摸感應模塊，可以根據客戶結構及要求來個性化定制開發；

三、 模塊實物圖：

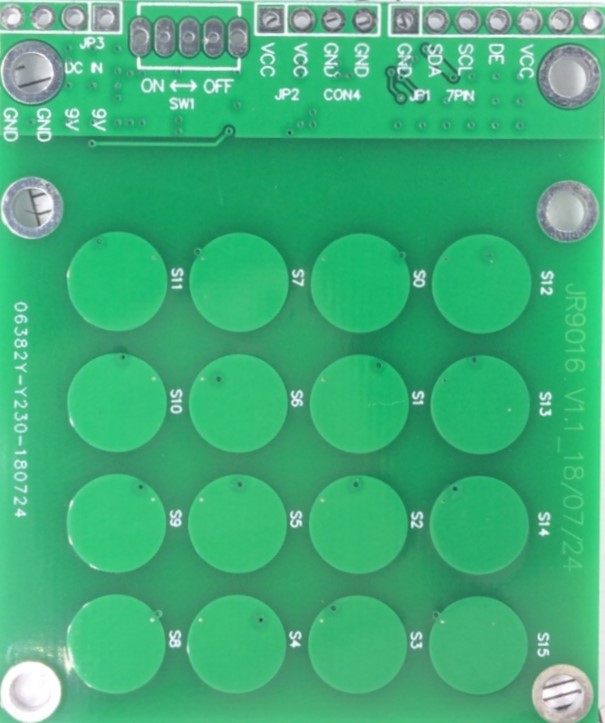

模塊觸摸面圖

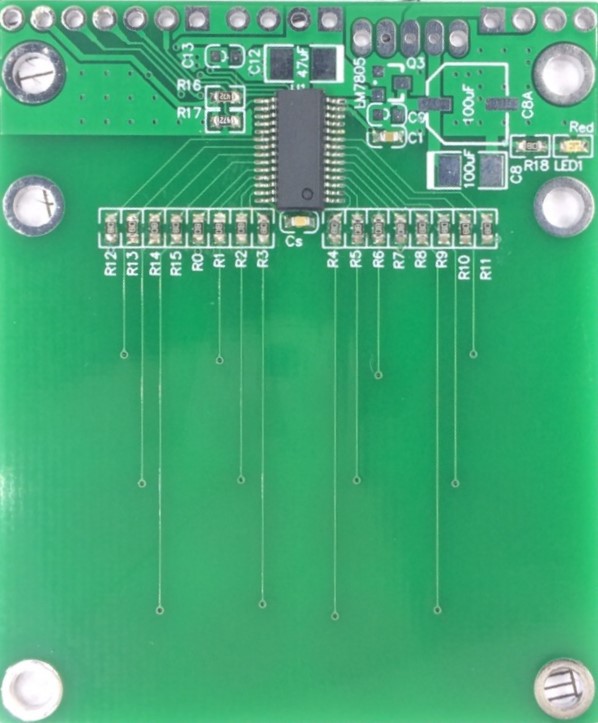

模塊元件面圖

模塊側視圖

四、 功能說明

1、功能：指手按住感應焊盤，輸出端即有輸出，手松開輸出端即沒有輸出；主要用于取代傳統機械按鍵。

2、本模塊默認為低電平有效:指輸出端上電狀態為高電平,觸摸時輸出為低電平;

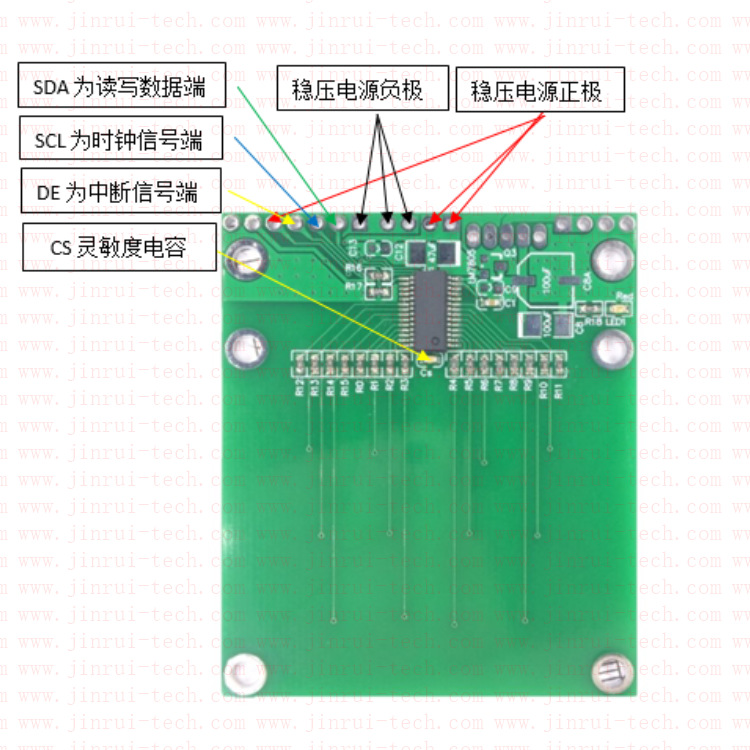

3、接線方式：電源正極-VCC、電源負極-GND、SDA-讀寫數據、SCL-時鐘信號、DE-中斷信號。

溫馨提醒請注意：必須完全斷電情況下焊接

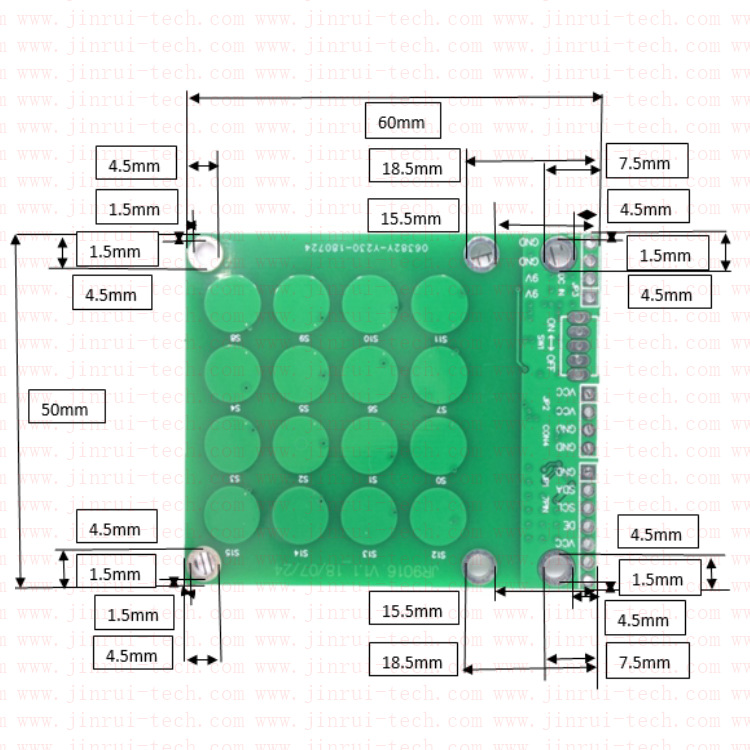

五、 模塊尺寸：

尺寸：長60*寬50*厚度加元件3mm；

六、 產品參數：

本模塊默認狀態為低電平有效輸出，上電輸出端口為高電平輸出。當用手指觸摸S0感應焊盤相應位置時，模塊輸出端輸出低電平，DE輸出中斷信號，手指松開停止輸出，恢復高電平。

七、注意事項：

1、 模塊安裝及卸載時，必須將電源全部斷開之后再進行操作。如果未全部斷開，有可能導致模塊故障及誤動作。

2、 觸摸面殼用絕緣材料，用3M膠或螺絲固定，否則模塊松動造成觸摸不到脫落及誤動作等。

3、 觸摸模塊遠離磁場及溫度突然落差非常大的場所，有可能導致誤動作。

4、 固定電壓，電壓波動太大有可能導致誤動作。

5、 注意防止切削及線頭等異物落入模塊內，否則有可能導致誤動作。

溫馨提醒請注意：蓋好面殼固定好模塊后，再通電，上電之后需要約1S的穩定時間，此時間段內不要對按鍵進行觸摸。
