產品概述

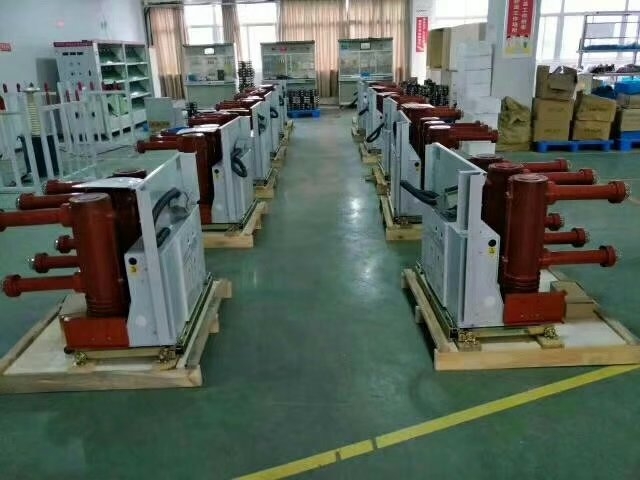

??VZF(R)-12型系列中置固封式真空負荷開關一熔斷器組合電器（以下簡稱真空開關），是根據獨特的設計概念并結合市場需求而研發的最新一代真空開關設備，它廣泛應用于戶內鎧裝式空氣絕緣開關柜中。它符合GB3804-2004GB16926-1997等標準的規定。在正常使用條件下，只要在真空開關的技術參數范圍內，它就可以保證安全、可靠地運行于相應電壓等級的電網中。

?型號及含義

例：VZF(R)-12/T160-50-AC220-275-210即表示訂購一臺配套800MM柜寬的組合電器，其額定電流為160A，短路開斷電流50KA，極間距275MM。

?工作原理

??VZF(R)-12型系列真空開關，通過“固封極柱”方式，把限流熔斷器和真空滅弧室有機地結合在一起，構成一個串聯回路，由真空開關本體(真空滅弧室）承擔關合和開斷各種負荷電流及過載電流（或相應的短路電流）；由限流熔斷器承擔短路電流的開斷。

??VZF（R)-12型系列真空負荷開關組合電器的工作原理示意圖：

?結構說明

??VZF(R)-12型真空開關采用極柱與操動機構前后布置成一體的形式，使傳動環節簡化，機構的輸出特性更吻合真空開關要求的負載特性，降低了能耗，提高了機械可靠性。

??VZF(R)-12型真空開關三相極柱部分是通過自動壓力凝膠工藝（APG），將真空滅弧室及接線端子等零部件固封在環氧樹脂內，形成“T”型極柱。極柱結構避免了粉塵，濕度對真空滅弧室外絕緣的影響，并減少了真空開關的調整環節及滅弧室外殼的污染，提高了可靠性；三相熔斷器安裝在“T”型極柱頂部，其結構設計充分考慮真空開關在中置式開關柜內的電場分布，極大地降低了感性元件對柜體耐壓實驗的不利影響，提高了柜體成套產品的絕緣強度。（在施工現場沒有高壓熔斷器替代部件時仍然可以對成套產品進行絕緣強度實驗）。

??VZF(R)-12型真空開關配用小型化，系列化專用真空滅弧室，經特殊設計，采用新型觸頭材料和磁場結構，回路電阻低，觸頭耐磨損，電壽命長，滅弧室耐壓水平高，截流水平低，開斷能力強，可靠性高。

??VZF(R)-12型真空開關的操動機構采用模塊化設計，即將操動機構分為合閘模塊、分閘模塊、箱體和主軸模塊及二次線路模塊，易于標準化生產，大大縮短了交貨周期，而且維護、維修方便。

?真空開關技術特點

??VZF(R)-12型系列真空開關采用移開式安裝方式，改變了負荷開關不能與中置式斷路器配套使用的歷史，改變了二次配電系統中，沒有中置式環網柜的歷史，特別是在中置式開關柜中

??替代傳統的熔斷器手車（或固定式負荷開關）對站用變壓器（或接地變）起到更加可靠的保護。

??具備可靠，完善的機械及電氣防誤連鎖功能，保證了操作及維修的安全性，具備預儲能功能。

??三相熔斷器水平安裝于“T”型結構的頂部，擴大了保護范圍。

??熔斷器熔斷時具有機械和電氣指示功能。

??具備了開斷25kA短路電流的能力，能同時配備熔斷器及繼電保護，確保故障不擴大，不越級，雙重保護了輸、配電網的安全運行。

?使用環境條件

1. 環境溫度：最高溫度+40℃，最底溫度-25℃；

2. 環境濕度：日平均相對濕度：≤95%，月平均相對濕度：≤90%；

3. 日平均飽和蒸汽壓：≤2.2×10-3Mpa；

4. 月平均飽和蒸汽壓：≤1.8×10-3Mpa；

5. 海拔高度：不高于1500m；

6. 地震烈度：不超過8度；

7. 使用場所：無滴水，無易燃和爆炸危險，無化學腐蝕性氣體無劇烈震動；

8. 如產品使用環境條件超出以上規定，用戶可與我公司協商確定。

?產品的外形尺寸
