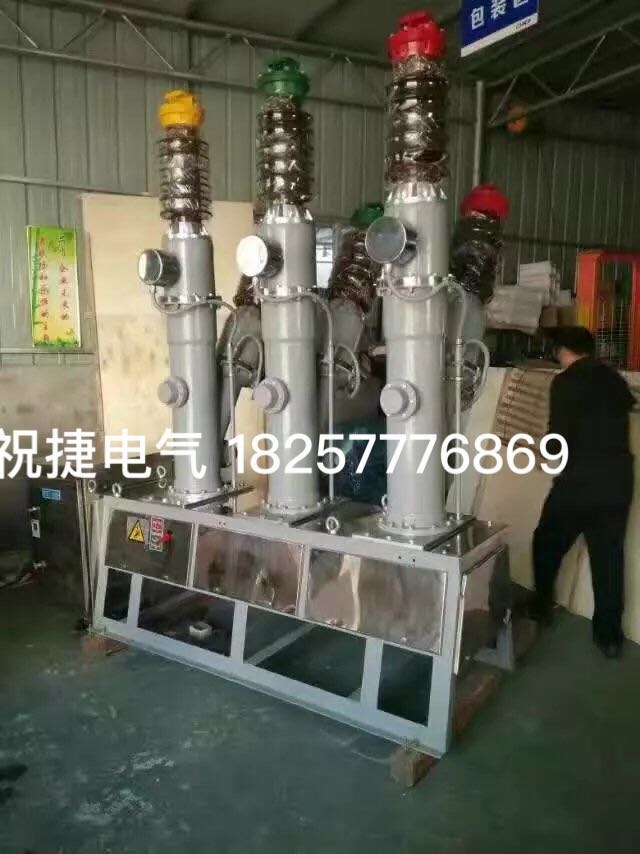

| 戶外六氟化硫斷路器LW8A-40.5KV/1600-20祝捷 |
 |
價格： 元(人民幣) | 產地：浙江 |
| 最少起訂量：1臺 | 發貨地：浙江 | |
| 上架時間：2019-05-10 08:32:15 | 瀏覽量：493 | |
上海祝捷電氣科技有限公司
 |
||
| 經營模式：生產加工 | 公司類型：個體工商戶 | |
| 所屬行業：高壓電器 | 主要客戶：電氣客戶 | |
 在線咨詢  |
||
| 聯系人:黃美華 (小姐) | 手機:18257776869 |
電話: |
傳真: |
| 郵箱:29067856@qq.com | 地址:浙江省溫州市樂清市白北象鎮下庠南路北 |
|
LW8A-40.5（T）型戶外高壓六氟化硫路器是三相交流50赫茲的戶外高壓電氣設備；適用于40.5kV輸配電系統的控制和保護；也可用于聯絡斷路器及開合電容器組的場合；并可內附電流互感器供測量與保護用。 LW8A-40.5（T）型斷路器配用CT14型彈簧操動機構。 斷路器符合國家標準GB1984-1989《交流高壓斷路器》和國際電工委員會標準IEC60056：1987《高壓交流斷路器》的要求。 斷路器的主要特點 開斷性能優良，燃弧時間短，電壽命長，在額定電壓下連續開斷25千安20次不檢修，不更換六氟化硫氣體； 絕緣可靠，氣壓在零表壓時可耐受40.5千伏10分鐘； 機械可靠性高，合閘能力強，能頻繁操作； 開合電容器組電流400安無重燃； 切空長線25、50公里無重燃； 結構簡單、體積小，不檢修周期長。 1．5??使用環境條件 a??海拔高度：不超過2500米；高原型4000米； b??環境溫度：-30℃—+40℃（特殊要求-40℃—+40℃）； c??相對濕度：日平均不大于95?%，月平均不大于90?%（25℃）； d??風速：不大于35米?/?秒； e??污穢等級為III級；瓷套爬距為1050mm（1320mm）（公稱爬電比距不低于25?mm?/?kV）。 f??沒有易燃物質、爆炸危險、化學腐蝕及劇烈振動的場合。 2??主要技術參數 2．1??LW8A-40.5（T）型斷路器的主要技術參數見表1。 2．2??斷路器裝配調整參數見表2。 3??結構及工作原理 3．1??斷路器有平行傳動（外型見圖1、圖3）和垂直傳動即L型（外型見圖2、圖4）兩種方式，內部結構見圖5。 ????斷路器為瓷柱式結構，三相分立，均具有壓氣式滅弧室，三相氣體通過銅管連通。斷路器由支柱瓷瓶、電流互感器、滅弧室、吸附器、傳動箱、連桿、底架及彈簧操動機構等部分組成。 3．1．1??瓷套 瓷套為斷路器主回路與電力系統連接的支持與絕緣構件，由于它與斷路器外殼相通，屬于壓力容器的一人部分，故強度高，氣密性好。 3．1．2??LW8A-40.5（T）型斷路器的滅弧室主要由靜觸頭、動觸頭、瓷套、氣缸及噴口等部件組成（見圖5），瓷套及絕緣拉桿構成了動、靜觸頭的對地絕緣。 3．1．3??吸附器 吸附器為鋁合金容器。LW8A-40.5（T）型斷路器的吸器每臺裝六個，只是其中三個放在傳動箱內，三個裝在冷卻帽內。吸附器內裝有F—03分子篩，其作用是吸附六氟化硫氣體中的水份及由于電弧作用而分解形成的低氟化物。
|
