一、產品概述

  1.1更佳 物位測量解決方案

  OPECRD60系列雷達物位計是一款采用脈沖原理非接觸式雷達物位計，可廣泛應用于測量液體、漿料 及粘稠物等的距離、物位、體積、重量及明渠流量，也可用于測量粉末、顆粒、塊狀等固體介質。即使在 多粉塵、有攪拌的應用場合中，也可以穩定測量。

  1.2測量原理

  雷達物位計通過天線發射極窄且能量很低的微波脈沖信號，這個脈沖信號以光速在空間傳輸，遇到被 測介質發生反射，反射信號被儀表接收，發射脈沖信號與接收脈沖信號的時間間隔與基準面到被測介質表 面的距離成正比，通過測量發射與接收的時間間隔，來實現天線至介質表面距離的測量。

① 時間1：產生初始脈沖

② 時間2 :沿喇叭天線向下行進，速度C （光速）

③ 時間3 :脈沖遇到介質表面發生反射

④ 時間4 :反射脈沖被接收，并被處理器記錄

⑤ 脈沖信號從被發射到被接收之間的時間差T,與基準面到介質表面的距離D成正比：D = CxT/2

⑥ 測量的基準面是：螺紋底面或法蘭的密封面

⑦ A ：量程 B ：低位 C :滿位 D :盲區

⑧ 運行時，保證更高 料位不能進入測量盲區D

1.3技術優勢

  ?采用高達26GHz的發射頻率

  ?高頻率與信噪比，是低介電常數介質的更佳 選擇

  ?波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性

  ?測量盲區更小，對于小罐測量也會取得優異效果

  ?波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好

  ?測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護

  ?非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位

  ?幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響

  ?采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本

  ?采用先進微處理器和獨特回波處理技術，可適用于各種復雜工況

  ?發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害

  ?帶有按鍵的顯示屏可方便設置儀表的參數  

1.4可應用的行業：化工與石化、水及污水、造紙及紙漿、食品與飲料、電力、能源、制藥、及其他。 

1.5可應用的工況：混合罐、蒸憎罐、分離罐、攪拌罐、儲倉、粉料倉、及其他。

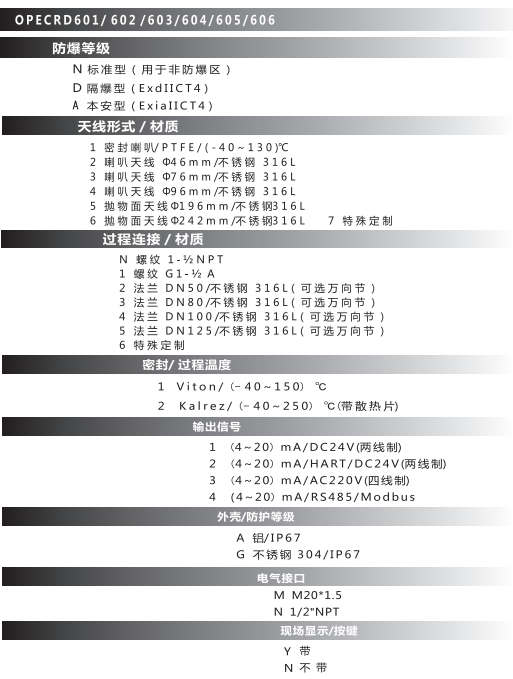

二、產品型號介紹

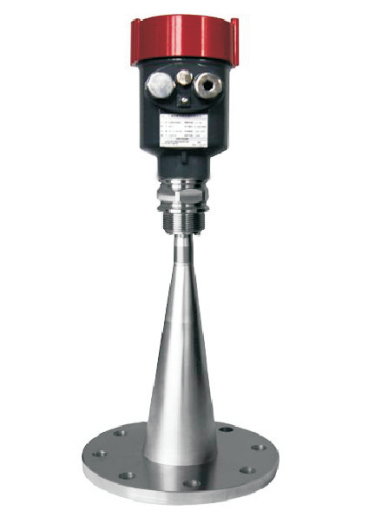

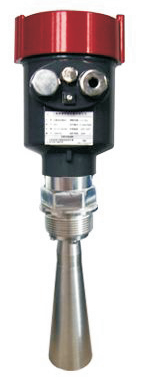

型號：OPECRD601

應用：固體顆粒、粉塵、液體

頻率范圍：26GHz

測量范圍：0~30m

精度：±0.1%

介質溫度：-40~250°C

過程壓力:-0.l~4.0Mpa

過程連接：螺紋、法蘭

防爆等級:ExiaIICT4 ； ExdIICT4

防護等級：IP67

信號輸出：4~20mA/HART （兩線/四線）

RS485/Modbus

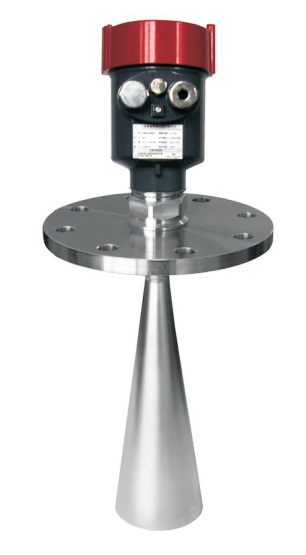

型號：OPECRD602

應用：耐溫、耐壓、輕微腐蝕的液體

頻率范圍：26GHz

測量范圍：0~70m

精度：±0.1%

介質溫度：-40~250-C

過程壓力：-0.l~4.0MPa

過程連接：螺紋、法蘭

防爆等級:ExiaIICT4 ； ExdIICT4

防護等級：IP67

信號輸出：4~20mA/HART （兩線/四線）RS485/Modbus

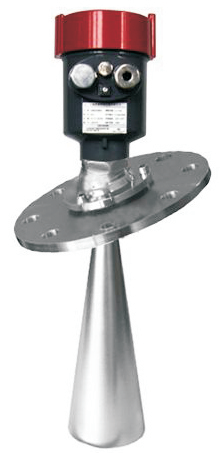

型號: OPECRD603

應用：固體料位、過程容器、強粉塵、 易結晶、結露、料位表面不平的場合 頻率范圍：26GHz

測量范圍：0~70m

精度：±0.1%

介質溫度:-40~250°C

過程壓力：-0.l~4.0MPa

過程連接:螺紋、法蘭

防爆等級:ExiaIICT4 ； ExdIICT4

防護等級:IP67

信號輸出：4~20mA/HART （兩線/四線）

RS485/Modbus

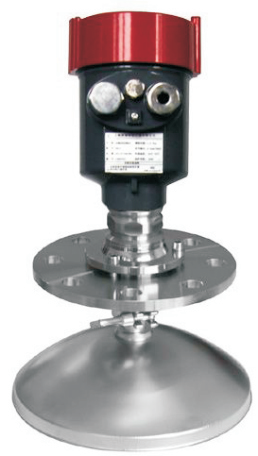

型號:OPECRD604

應用：固體料位、過程容器、強粉塵、 易結晶、結露、料位表面不平場合

頻率范圍：26GHz

測量范圍：0~70m

精度：±0.1%

介質溫度：-40~250°C

過程壓力：-0.l~4.0Mpa

過程連接：螺紋、法蘭

防爆等級:ExiaIICT4 ; ExdIICT4

防護等級：IP67

信號輸出：4~20mA/HART （兩線/四線）

RS485/Modbus

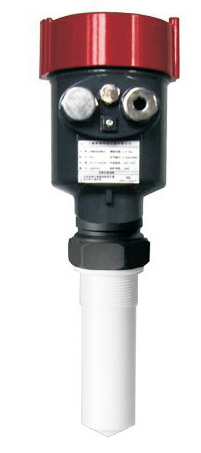

型號:OPECRD605

應用：各種強腐蝕性液體、如發煙硫酸、鹽酸等場合 頻率范圍：26GHz

測量范圍：0~20m

精度：±0.1%

介質溫度：-40~ 120（

過程壓力：-0.l~l.6Mpa

過程連接：螺紋、法蘭

防爆等級:ExiaIICT4 ； ExdIICT4

防護等級：IP67

信號輸出：4~20mA/HART （兩線/四線）

RS485/Modbus

型號:OPECRD606

應用：衛生型液體存儲容器、強腐 蝕性液體容器

頻率范圍：26GHz

測量范圍：0~20m

精度：±0.1%

介質溫度：-40~150°C

過程壓力：0~1.6MPa

過程連接：襯PTFE法蘭

防爆等級：ExiaIICT4 ； ExdIICT4

防護等級：IP67

信號輸出：4~20mA/HART （兩線/四線）

RS485/Modbus

三、技術規格

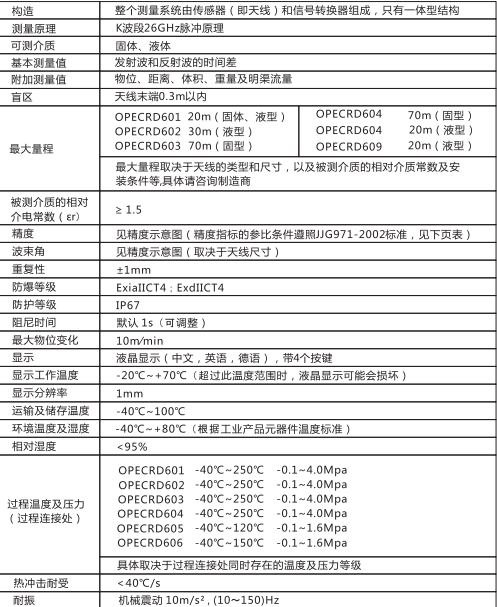

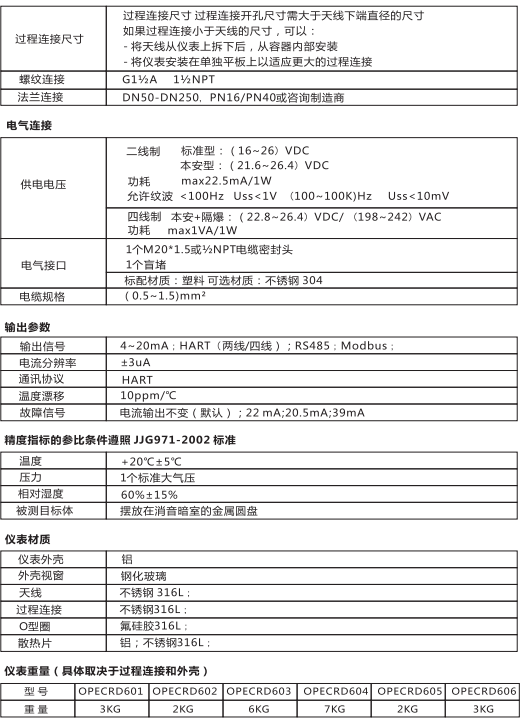

3.1技術參數

?以下所給出的技術參數用于通用性的應用場合，如需特殊應用場合的相關技術參數,請聯系制造商. -更多的信息，如各類產品等，可從西安歐派克自動化儀表有限公司網站査看并下載。

3.2特殊參數
