• HC3000-24-M1

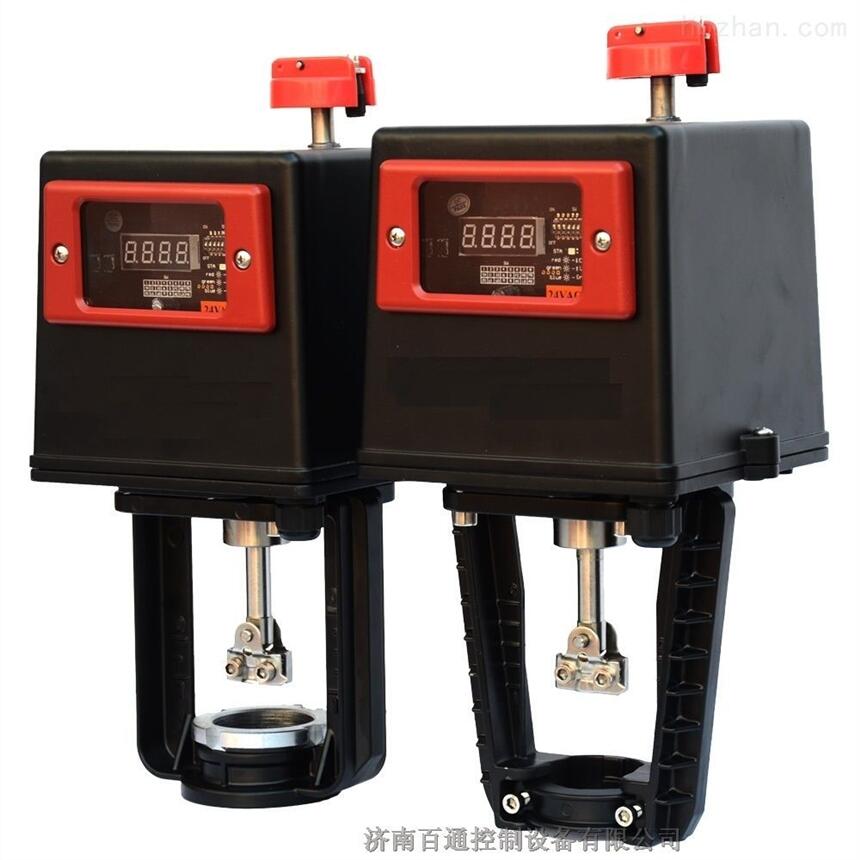

  國產智能型電動執行器
•


一、HT1800-24電動執行器性能參數

1. zui大行程42mm

2. 標稱輸出力：1800/3000N，實際輸出力：1800-2000N/3000N-3200N

3.  電源：24VAC±15%，50/60Hz；消耗功率：12VA

4.  環境溫度：-10℃~50℃，環境濕度：≤95%RH(40℃), 防護等級：IP54

5.  支架材料：壓鑄鋁（表面經防銹處理）

6.  輸入/輸出信號靈活設定：0（2）~10VDC，0（4）~20mA

二、產品介紹

1.  閥門行程自動設定，一鍵完成操作，無需人工調試。

2. LED數字顯示窗口,對驅動器的運行狀態一目了然

3.  控制精度較高，響應速度快；可提供閥門位置反饋信號。

4.  針對不同閥體接口，我公司提供多種接口類型。

5.  選用鑄鋁支架, 體積輕, 便于運輸及安裝。

6.  采用交流永磁同步電機,性能穩定可靠

7.  比例調節型與三位浮點型于一體的智能型驅動器;只需輕輕撥動撥碼開關,便可在比例調節型與三位浮點型之間自由切換

8.  具備模擬輸入信號和開關輸入信號隨意轉換的功能，并且在開關信號輸入的同時具有模擬量反饋信號輸出

9.  靈敏度死區可以根據信號的波動、變頻系統干擾情況，來調整靈敏度的高低，使其穩定工作，達到節能減排的顯著效果。

10. 驅動器可自由設定閥門流量特性曲線:等百分比特性、等線性特性

11. 驅動器單向調節靈敏度1.5%,回差1.5%

12. LED指示燈可提供當前閥門運行方向和故障指示

13. 電路板焊接采用SMT貼片工藝和嚴格的檢測手段，確保了批量產品的穩定質量

14. 可與西門子閥體直接連接.無需特殊工具

三、產品結構

用于二通閥，三通閥HF,HL...系列型號的閥門驅動器，驅動器行程為22mm.

環境溫度：-10~60℃（三位浮點型）/ -10~50℃ (比例調節型）

閥內介質溫度：-25~+130℃（水閥）/2~+180℃（蒸汽閥）

備注：

1.  閥內介質溫度如在2~+220℃（高溫蒸汽閥），2~+450℃（超高溫蒸汽閥）范圍內，

驅動器需選配高支架功能，訂貨時提前說明

2.  閥內介質溫度低于0℃時，如：制冷劑（R12.R22.R134a.R202),乙二醇等，應在閥桿部分加電加熱套，

防止閥桿與閥體連接部分結霜，結冰
