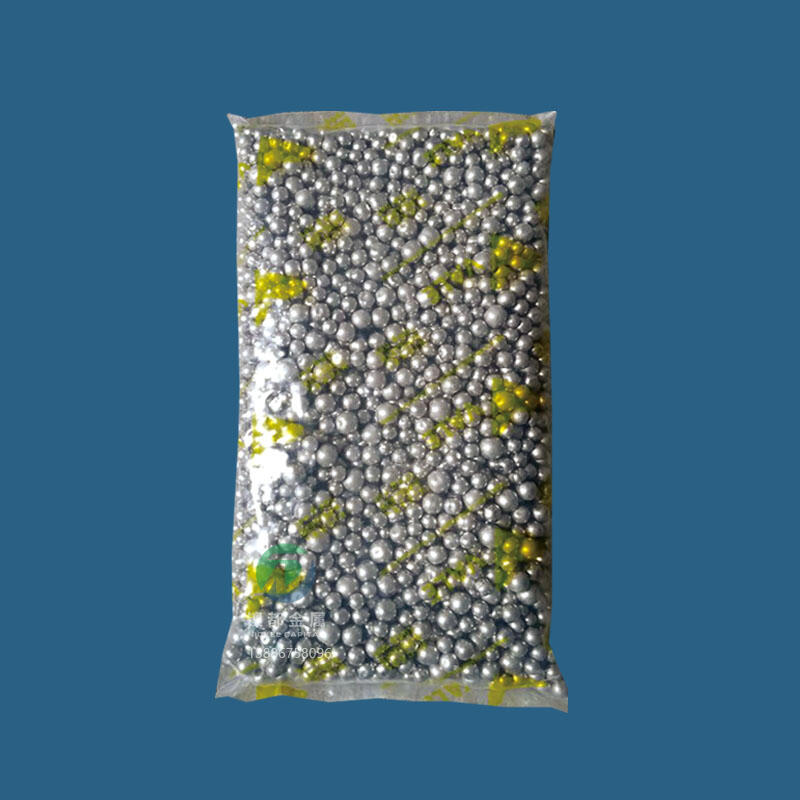

含硫鎳珠（鎳是一種貴金屬，大量用在不銹鋼制造上面)

參數(shù)和包裝

規(guī)格：直徑6-14mm

紙箱裝：10公斤/包，5包/50公斤/箱

硫?qū)︽囮?yáng)極的活化作用

鍍光亮鎳一般用電解鎳極做陽(yáng)極，溶解性差，容易鈍化。含硫的鎳陽(yáng)極不易出現(xiàn)電化學(xué)鈍化，容易溶解，活性高，含硫的質(zhì)量分?jǐn)?shù)在0.01%~0.04%。不同文獻(xiàn)對(duì)含硫鎳陽(yáng)極的有點(diǎn)的論述如下：

《防護(hù)裝飾性鍍層》P232含硫活性鎳陽(yáng)極，能使陽(yáng)極溶解均勻。即使在沒(méi)有氯化物的鍍液中，也能使陽(yáng)極效率達(dá)到100%。

《實(shí)用電鍍工藝》P167-168,采用純度很高的電解鎳陽(yáng)極，電鍍時(shí)很易鈍化，含0.01%~0.015%的硫元素的鎳陽(yáng)極，溶解性好，活性強(qiáng)，可在大電流密度條件下操作。如Inco鎳圓餅比普通電解鎳板份的溶解電壓低約1.5v，因而可節(jié)約電能。

（美）《現(xiàn)代電鍍》 P395及文獻(xiàn)儲(chǔ)榮邦認(rèn)為：含硫鎳陽(yáng)極，在無(wú)氯化物溶液中陽(yáng)極電流密度高度40A/dm2仍有完全活性，在含氯化物溶液中，陽(yáng)極電流密度可使用到50A/dm2，至少比使用電解鎳板要高10A/dm2。還可節(jié)省電力5%左右。

《電鍍與精飾》2010年第8期P8：含硫鎳陽(yáng)極又稱(chēng)活化鎳陽(yáng)極，是在熔融電解鎳中加入0.01%~0.15%硫制成，結(jié)構(gòu)緊密，溶解性能良好，產(chǎn)生泥渣量少。電解過(guò)程中可節(jié)約10%左右電能，并可在低質(zhì)量濃度活化劑的鍍液中使用。含硫鎳陽(yáng)極還有一個(gè)特別顯著優(yōu)點(diǎn)是形成的鍍層內(nèi)應(yīng)力很低，特別適宜在電鑄生產(chǎn)中應(yīng)用。

《實(shí)用裝飾性鍍層與涂層》P336也認(rèn)為，含硫鎳陽(yáng)極含有0.01%~0.15%的硫，硫在溶解時(shí)能把電解液中銅雜質(zhì)變?yōu)榱蚧~沉淀而除去。

《電鍍手冊(cè)》（上冊(cè)）P320也認(rèn)為，鎳陽(yáng)極含有0.01%~0.15%的硫，溶解性好，活性強(qiáng)，可在大電流密度條件下操作。

在市場(chǎng)銷(xiāo)售的含硫鎳餅（冠/珠）含硫0.015%~0.023%。

半光亮鎳含硫量0.001%~0.003%；高硫鎳含硫量0.15%~0.3%；光亮鎳含硫量0.05%~0.1%。三層鎳在腐蝕介質(zhì)中。先腐蝕含硫量最高的高硫鎳層，其后是亮鎳層，這也說(shuō)明了硫元素對(duì)鎳陽(yáng)極，鎳鍍層有活化作用。

普通電解鎳板的臨界鈍化電流密度是多少？沒(méi)有明確的文獻(xiàn)記載，在含0.2~0.3mol/L的鍍鎳溶液中，陽(yáng)極電流密度超過(guò)3A/dm2就會(huì)鈍化，從這點(diǎn)上判斷，含硫鎳陽(yáng)極確實(shí)電化學(xué)活性高，優(yōu)點(diǎn)不少，應(yīng)該重視它的推廣應(yīng)用，還有相當(dāng)一部分電鍍廠仍然在使用普通電解鎳板，不利于節(jié)電降低成本。

當(dāng)鎳中含有0.02%~0.04%的硫以后，活性較高。低于或高于這個(gè)范圍時(shí)，則活性下降

電解鎳（陽(yáng)極）形狀:

電解鎳:長(zhǎng)條:約150mm×600mm、約150mm×900mm、

方塊:約25mm×25mm、約100mm×100mm厚度約15mm

R鎳圓餅:鈕扣狀鎳 直徑約22mm厚度約10mm

S鎳圓餅:鈕扣狀鎳 直徑約25mm厚度約6.5mm

電解鎳珠:球狀鎳珠 直徑6mm至12mm

含硫鎳珠:球狀鎳珠 直徑6mm至14mm
