1.概述

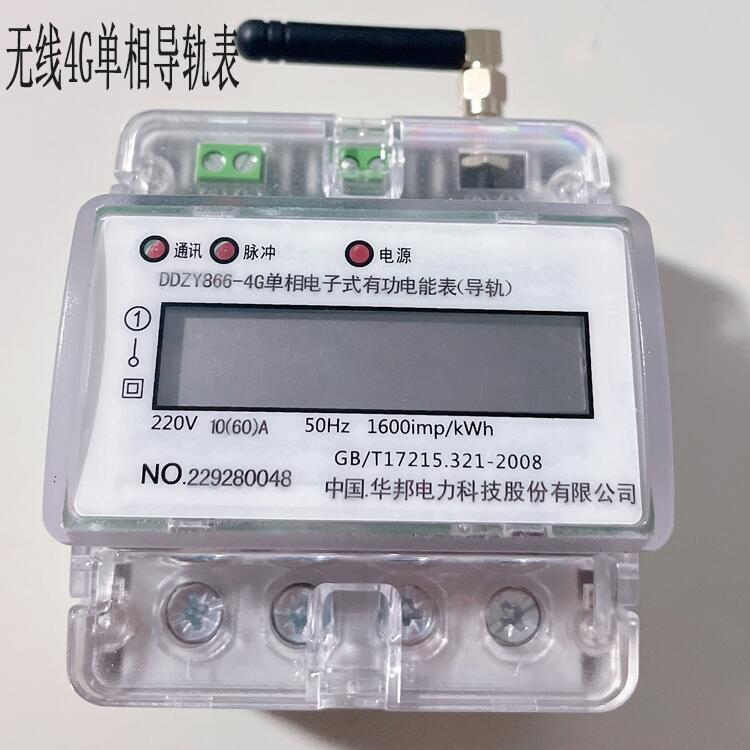

4g智能導軌表安裝單相電子式有功電能表系我公司采用微電子技術與專用大規模集成電路，應用數字采樣處理技術及SMT工藝等先進技術全新研制開發的單相兩線有功電能表。該表技術性能完全符合IEC 62053-21國際標準中1級單相有功電能表的相關技術要求，能直接精確地測量額定頻率為50Hz或60Hz單相交流電網中負荷的有功電能的消耗。該表由7位LCD顯示器顯示有功用電量，具有可靠性好、體積小、重量輕、外形美觀、安裝方便等特點。應用廣泛與設配套便捷.

2. 功能特點

2.1 采用35mm DIN標準導軌安裝，符合DIN EN 50022標準。

2.2 寬度6極，符合JB/T7121-1993標準。

2.3 具有7位LCD顯示器，標準配置6+1位（999999.9kWh）顯示，可選擇5+2位顯示。

2.4 標準配置無源電能脈沖輸出（有極性）。

2.5 三個LED分別指示電源狀態和電能脈沖信號， RS485通訊指示。

2.6 標準配置不檢測負荷電流潮流方向，可選擇自動檢測負荷電流潮流方向，并由一個LED指示。

2.7 單方向測量單相兩線有功電能消耗，與負荷電流潮流方向無關，符合IEC 62053-21標準。

2.8標準配置S型接線（底端進線，頂端出線），直接接入式使用.

2.9 具有RS485通訊功能，可用連接RS485通訊網絡進行遠程抄表和集中管理，標準配置通訊協議，通訊規約可選（MODBUS-RTU或DL/T645規約）。

3. 技術參數及規格

3.1 型號和規格

3.2 外型安裝尺寸及接線圖

端口說明：

該表為直接接入式

1和3為入線時進入端. ?2和4為出線端接負載

無源脈沖輸出端口: ④(-)、③(+) 可作為校表脈沖和電能脈沖計量接口

RS485通訊端口: ②(A)、①(B)

LCD屏顯說明:

屏顯自檢顯示 88888.8.8

顯示表常數C-ＸＸＸＸ

顯示表地址高位?Ｈ-ＸＸＸＸＸＸ (通訊地址)

顯示表地址低位?L - ＸＸＸＸＸＸ?

電量顯示 ??ＸＸＸＸＸＸ．Ｘ

指示燈說明

COM．為RS485通訊指示 POWER為電源指示

IMPULES為電能計量脈沖指示

4. 安裝與使用

4.1 電能表在使用前應檢查鉛封是否完好，對無封或貯存期過久的電能表，必須經計量授權機構重新檢驗后方可安裝，以保證計量精度。

4.2 電能表應安裝于室內，干燥通風地方，避免強光直接照射于電能表窗口，安裝電能表底板應放置于不易受濕堅固的絕緣物體上，建議安裝高度為1.8米以上。

4.3 電能表應按外殼接線圖方式接線， 接線要注意電流大小與線的配合接頭端端子應懸緊，避免電流過大時造成儀表損壞。

4.4 接入電能表的電壓應符合電能表的參比規定值，通過電流不應超過電能表所示的zhui大電流限值，超過這一范圍將會造成計量不準，嚴重時會造成儀表損壞和安全事故。

4.5 電能表在接入10(40)A及以上規格時，應使用銅芯引線和銅接頭接入。

5. 運輸與存貯

5.1 電能表運輸與拆封不應受到劇烈沖擊，要采用運輸精密儀器的措施，并根據GB/T15464-1995《儀器儀表包裝通用技術條件》的規定運輸和貯存。

5.2 電能表應保存在原包裝箱內，貯存的地點應清潔，環境溫度為-25℃至+70℃，相對濕度不超過85%，且空氣中不應含有足以引起腐蝕的有害物質。

5.3 本產品屬精密電子儀表，若在產品搬運、取用、安裝過程中受到劇烈撞擊或高空跌落造成外殼有明顯損毀痕跡時，請不要對該電能表加電，并盡快聯系我公司處理。

5.4 電能表長期不安裝使用，應包裝完好放回原包裝箱內貯存，時間不得超過三年。

6. 品質保證

電能表自售出之日起18個月內，在用戶遵守本說明書要求并在制造公司原廠封貼完好的條件下，若發現電能表不符合技術條件規定的要求時，制造公司給予免費維修或更換；超過保證期限的給予長期的有償技術支持和維護。

645協議 通訊附錄

電能、電流、電壓、功率等參數按照國家標準協議（DL/T645-1997協議或者DL/T645-2007協議）進行通訊。

注：帶拉合閘功能儀表命令如下

97協議拉合閘命令： ?控制字：04、數據長度：2、數據標識：C028、 ??????數據域數據：3355（拉閘）或9966（合閘）、默認密碼和權限（00000000）

Modbus-RTU通訊附錄 (9600 ?E ?8 ??1 讀功能碼：03)

1.浮點數格式：

2.BCD碼格式：

3.HEX碼格式：

MODBUS協議修改通訊參數說明：

修改表號方法：如要將現在的表號01改成新表號20命令如下：

01 10 0D B0 00 01 02 00 14?60 AF

01(現在的表號) ?????14（新表號為16進制對應10進制就是20）

60 AF（CRC校驗）

表號為1 修改校驗位說明

01 10 0D B7 00 01 02 00 00?61 17?無校驗位

01 10 0D B7 00 01 02 00 01 A0 D7 奇校驗

01 10 0D B7 00 01 02 00 02?E0 D6?偶校驗

表號為1 修改波特率說明

01 10 0D B6 00 01 02 12 C0?(6C 36)修改成4800

01 10 0D B6 00 01 02 09 60?(66 B3) 修改成2400

01 10 0D B6 00 01 02 04 B0?(63 B2) 修改成1200

01 10 0D B6 00 01 02 25 80?(7B F6)修改成9600

拉合閘命令假設通訊地址為‘01’（只針對有拉合閘功能表）

合閘：01 10 0D B8 00 01 02 11 11?AD B4

拉閘：01 10 0D B8 00 01 02 22 22 F9 51

寄存器地址是0DB8，數據0x1111是合閘，數據0x2222是拉閘

讀拉合閘狀態（寄存器：0DBA）

0103 0DBA 0001+CRC ?（1表示通；0表示斷）
