1. 一、用途、特點和適應范圍

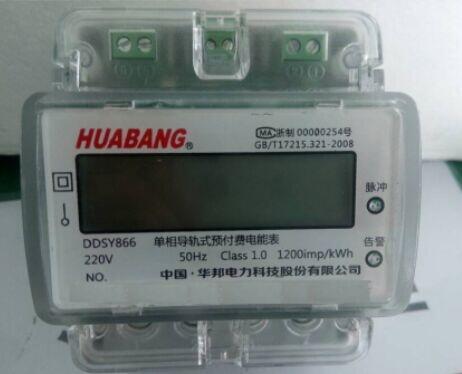

   DDSY866-LR單相電子式導軌預付費電能表（下稱電表）采用微電子技術計量電能，符合GB/T17215.321-2008和GB/T18460.3- 2001標準的電表，采用全屏蔽，全密封結構，用先進的單片機處理系統進行數據的采集，處理和保存，具有良好的抗電磁干擾，低自耗節電，高精度不需校表，防竊電，高過載，長壽命、體積小、外形美觀、安裝方便等特點。

   電表應用計算機管理，機購電后用電。在額定電流范圍內能限制zhui大使用功率(由供電部門限定)。一卡一表，�？▽Ｓ�，失卡不失電，補卡再用。電卡能雙向傳遞數據，能自動斷電jing告用戶購電。電量為零時，自動拉閘斷電，并具有一定的防竊電軟件設計等。

   DDSY866-LR系列電子式電能表適用于頻率50HZ或多或60HZ有功電能計量，安裝于室內室外表箱使用。適用于環境溫度為-35~80，相對濕度不超過85%，且周圍空氣不應有腐蝕性氣體，避免塵砂，鹽霧，凝露等影響。

   二、規格和主要技術參數

   1．規格

2．基本誤差

注:Ib為標定電流，Imax為額定zhui大電流。

3．啟動：電表在額定電壓，額定頻率及功率因素為1.0的條件下，啟動電流：1級表為0.004Ib，2級表為0.005Ib。

4．潛動：當電表的線路無電流，而加于線路上的電壓為額定值的115%時，輸出脈沖不多于一個。

5．功耗：≤2W，10VA

三、主要結構及工作原理

1．主要結構：采用了PC+PBT外殼，堅固，密封，屏蔽性好。

2．工作原理圖

電能表由分壓器取得電壓采樣信號，分流器采取電流采樣信號，經乘法器得到電壓電流積信號，再經頻率變換產生一個頻率與電壓電流積成正比的計數脈沖。

電能表工作原理圖如下：

3．?dāng)?shù)據處理

電能計量脈沖經光電藕合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示，報jing切斷狀態信號。

四、安裝與使用

1．電表在出廠時經檢查合格，并加封鉛印，可安裝使用，無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

2．電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8M左右。

3．按接線圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

4．經互感器接入式電表其示數須乘以變比后，才是實際電能數。

5．一表一卡：用戶持有的IC卡，不能互換，遺失時應到供電部門(售電處)補購一張。

6．購電操作：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶資料及購電信息采用先進的AES加密技術形成包寫入IC卡。

7．充電操作：將購電卡插入卡座內，如果有效購電卡，則電表自動將數據讀入表內。

8．運行顯示：電表正常運行過程中，輪流顯示表內剩余電費、累積有功總用電量、局號、電表常數、電壓、電流、功率、電價。

9．顯示報jing：為防止剩余金額遞減為零而造成斷電，提醒用戶盡快購電的第1級門限金額。當表內剩余電費小于顯示報jing金額時，報jing燈閃爍。

10．拉閘報jing：為防止剩余金額遞減為零而造成斷電，提醒用戶盡快購電的第2級門限金額。當表內剩余電費小于拉閘報jing金額時，顯示屏顯示拉閘，報jing燈閃爍。拉閘報jing期間插入本用戶購電卡可立即恢復用電。

11．超容報jing：電表運行過程中，如果用戶持續超容用電10分鐘，電表將自動拉閘3分鐘。

12．通訊功能：電表具有RS485通訊功能。符合DL/T 645-2007《 多功能電能表通信規約》及中華人民共和國電力行業標準DL/T 698-1999《低壓電力用戶集中抄表系統技術條件》的要求。

五、保證期限

電表自出廠日期起12個月內，如用戶遵守本說明書規定要求，并在制造商鉛封完整的情況下，發現電表不符合技術要求時，制造商給予免費修理更換。
