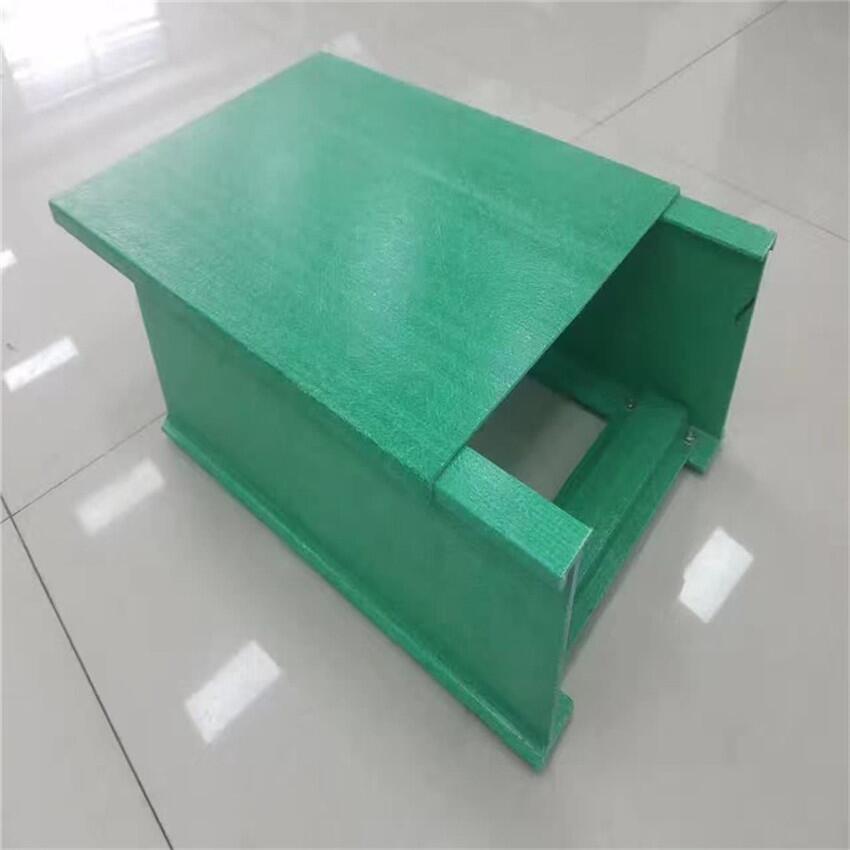

電纜橋架又名智能建筑的弱電，通常有多個信息監控和通信設施諸如BA（樓宇自動化）、OA（辦公自動化）、CA（通信自動化）等相應的組成, 電纜橋架分為槽式、托盤式和梯架式等結構，由支架、托臂和安裝附件等組成。 電纜電纜橋架安裝 玻璃鋼電纜管箱 選型時應注意橋架的所有零部件是否符合系列化、通用化、化的成套要求。建筑物內橋架可以架設， 也可以附設在各種建（構）筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架，如果是在鄰近海邊或?qū)儆诟g區，則材質必須具有防腐、耐潮氣。 電纜電纜橋架安裝 玻璃鋼電纜管箱
電纜橋架的分類:
1、梯級式電纜橋架：CQ1-T型梯級式電纜橋架是根據國內外有關資料而改進設計的。它具有重量輕、成本低、造型別具、安裝方便、散熱、透氣好等優點。他適用于一般直徑較大電纜的敷設，適合于高、低壓動力電纜的敷設。 2、托盤式電纜橋架：托盤式電纜橋架是石油、化工、輕工、電訊等方面應用廣泛的一種。它具有重量輕、載荷大、造型美電纜橋架(20張)觀、結構簡單、安裝方便等優點。它即適用于動力電纜的安裝，也適合于控制電纜的敷設。
3、槽式電纜橋架：槽式電纜橋架是一種型電纜橋架。它適用于敷設計算機電纜、通信電纜、熱電偶電纜及其他高靈敏的控制電纜等。它對控制電纜的屏蔽和重腐蝕中電纜的防護都有的效果。 梯級式、托盤式、槽式電纜橋架各自?xún)?yōu)缺點：梯級式匯線橋架具有良好的通風性能，不防塵、不防。槽式、托盤式匯線橋架具有防塵、防性能。
4、大跨距電纜橋架 當前大跨距電纜橋架一般是由拉擠玻璃鋼型材組裝而成，適用于電力電纜、控制電纜、照明電纜及配件等。與鐵制橋架相比，具有使用壽長（一般設計壽為二十年）、安裝方便且成本低（比重僅為碳鋼的1/4，施工中無需動火，單根橋架長度可達8米，甚更長）、切割方便、不需。
5、組合式電纜橋架：組合式電纜橋架是一種新型橋架，是電纜橋架系列中的二代產品。它適用各項工程、各種單位、各種電纜的敷設，它具有結構簡單、配置靈活、安裝方便、形式新穎等點。 組合式電纜橋架只要采用寬100、150、200mm的三種基型就可以組成您所需要尺寸的電纜橋架，它不需生產彎通、三通等配件就可以根據現場安裝任意轉向、變寬、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程設計，又方便生產運輸、更方便安裝施工，是目前電纜橋架中的產品。
電纜橋架設計：
一、電纜橋架型式及品種的選擇 1、需屏蔽電氣的電纜路或有防護外部（如：有腐蝕液休，易燃粉塵等）影響的要求時，應選用（FB）類槽式復合型防腐屏蔽電纜橋架（帶蓋） 2、強腐蝕性應采用（F）類復合環氧樹脂防腐阻燃型電纜橋架。托臂、支架也要選用同樣材料，橋架及附件的使用壽，電纜橋架。在容易積灰和其它需遮蓋的或戶外場所宜加蓋板。 3、除上述情況外，可根據現場還及技術要求選用托盤式、槽式、梯級式、玻璃防腐阻燃電纜橋架或鋼質普通型橋架。在容易積灰和其它需遮蓋的或戶外場所宜加蓋板。 4、在公共通道或戶外跨越道路段，底層梯級的底部宜加墊板或在該段使用托盤 。大跨距跨越公共通道時，可根據用戶要求橋架的載荷能力或選用行架。 5、大跨距（>3m）要選用復合型橋架（FB）。 6、戶外要選用復合環氧樹指橋架（F）。
二、規格選擇 1、橋架的寬度和高度就按下表選擇，并應符合電纜真充率不超過有關規范的規定值，動力電纜可取40-50%，控制電纜可取50-70%，另外需予留10-25%的式程發展余量。 2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。 3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應荷載的要求。 4、橋架橫截面積的選擇見表 橋架上電纜絡中任一線路的大自動過電流保護的額定電流值或整定值（A） 橋架橫截面充許小值(mm2) 0-60 129 61-100 258 101-200 452 201-400 5 401-600 968
三、支、吊架的配置 1、戶內支、吊短跨距一般采取1.5-3m。戶外立柱中跨距一般采取6m。 2、非直線段的支、吊架配置就遵循以下原則。當橋架寬度300mm時，除符合下述條件外，在非直線段中部還應增設一個支、吊架。 3、橋架多層設置時層間中心距為200，250，300，350mm。 4、橋架直線段每隔50m應予留伸縮縫20-30mm（金屬橋架）。
四、防火 要求橋架防火的區段，必須采用鋼制或不燃、阻燃材料。我公司生產的BJⅢ系列電纜橋架均為防火橋架。
五、接地 1、橋架應具有可靠的電氣連接并接地（只對金屬橋架）。 2、當允許利用橋架構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應絕緣涂層。在1KV及以下中性點直接接地中，受電設備的接地與中性線接地相連。裝有處動切斷電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。 3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應少有一點與接地干線可靠連接。 4、對于振動場所，在接地部位的連接處應裝置彈簧圈。
六、橋架設計內容 橋架工程設計應與土建、工藝以及有關專業密切相配合以確定布置，其設計內容可含有： 1、橋架的有關剖面圖。 2、橋架的平面布置圖。 3、橋架所需直線段、彎通、支、吊架規格和數量的明細表以及必要的說明。 4、有殊要求的非標件技術說明或示意圖。
七、安裝 電纜橋架的安半夜請參照建筑設計研究院所發行的JSJT-121通用建筑設計-電氣裝置圖集《電纜橋架安裝》04D701-3。
八、設計要求 1、橋架的路徑平面布置圖； 2、橋架的有關斷面圖。 3、橋架所用防腐材質及所需直通、彎通、支（吊）架等的規格和數量明細表以及必要的說明，連接板及螺絲、防護帽按以上要求由生產廠家配齊。 4、有殊要求的非技術說明或示
|
